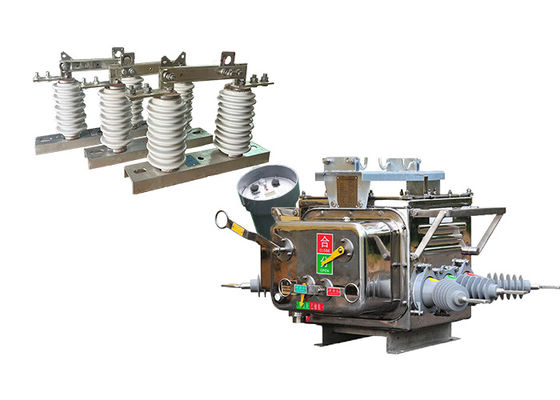

Interruptor de carga de limite de alta tensão ZW20 Série Interruptor de circuito externo com controlador usado com gancho da série GW9

Interruptor de carga de limite de alta tensão ZW20 Série Interruptor de circuito externo com controlador usado com gancho da série GW9

Descrição do produto:

ZW20-12(F) interruptor de vácuo é três fases AC 50Hz externo HV interruptor é usado principalmente para rural e urbana 10 kV rede de distribuição exterior, como uma corrente de carga separada e combinada,corrente de sobrecarga, curto-circuito e outros locais semelhantes.

Toda a sua estrutura é um tipo de caixa comum de três fases, que é composto por um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação e um invólucro.

E está a apoiar os terminais remotos inteligentes correspondentes para satisfazer as necessidades de aplicação da automação de distribuição.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker com função de mensagem curta GSM

· Combinação com controlador de interruptor de divisão ZW20-12 (F)

O gancho GW9 é um tipo de interruptor elétrico usado para isolar uma seção de uma linha aérea de transmissão de energia para manutenção ou reparo.como as utilizadas pelas empresas de energia para transmitir eletricidade a longas distâncias.

O gancho é montado em uma estrutura aérea, como uma torre de transmissão ou um poste, e é projetado para suportar as duras condições ambientais encontradas em sistemas elétricos ao ar livre.Tem uma verticalidade, ou movimento para cima e para baixo, para ligar ou desligar os contatos do interruptor, que são tipicamente feitos de cobre ou outros materiais condutores.

O gancho é projetado para proporcionar uma ruptura visível na linha de transmissão, permitindo que o pessoal de manutenção trabalhe com segurança na linha sem risco de eletrochoque ou danos ao equipamento.É frequentemente utilizado em conjunto com outros dispositivos de segurança, tais como interruptores de aterragem e detectores de ondas, para proteger o sistema elétrico e as pessoas que trabalham nele.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

Os controladores terminais inteligentes têm funções como proteção, controlo automático, inspecção/pergunta, comunicação e gestão de software.

1Funcionalidade completa:

• Implementar perfeitamente várias funções, tais como proteção de circuitos, controle remoto, alarme e monitoramento remoto.

2- Baixo custo e praticidade:

• Não é necessário qualquer investimento em hardware de comunicação nas redes GSM. Basta comprar um cartão SIM e activar os serviços SMS.

3.Múltiplas medidas de segurança:

• Use telefones celulares designados, criptografe de informações, verificação de senha e outras medidas de segurança.

• O módulo GSM pode especificar um número de telemóvel e só aceita comandos do telemóvel ligado.

• As mensagens de comunicação para o comando remoto e outros comandos são encriptadas.

• Segue um método de controlo remoto pré-configurado-confirmar-executar-verificar para garantir a segurança do controlo do sistema e evitar erros de funcionamento.

4Configuração do sistema simples:

• Não é necessário instalar linhas de comunicação ou de depuração de linhas de comunicação.

• Basta instalar corretamente o terminal de monitorização inteligente SMS, inserir o cartão SIM, definir o número de telemóvel designado e o sistema começará a funcionar.

5Monitorização móvel em qualquer momento, em qualquer lugar:

• A monitorização e visualização em tempo real podem ser realizadas em qualquer local com um sinal, sem a necessidade de pessoal estacionado para a monitorização.



Aplicação:

1.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.

2Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.

3Interruptor de limite: nas linhas de ramificação da fonte de alimentação, o disjuntor ZW20-12 ((F) pode funcionar como um interruptor de limite ou "cão de guarda"." Ajuda a monitorizar e proteger a linha de ramificação contra falhas e condições anormais.

4.Recloser e seccionador: O disjuntor pode funcionar como recloser e seccionador em redes aéreas de distribuição.Restaura automaticamente a energia após falhas temporárias e isola as secções defeituosas para minimizar o impacto das interrupções.

5Redes de distribuição: Este disjuntor é adequado para redes de distribuição ao ar livre, onde a energia de alta tensão é distribuída para vários locais.Ajuda a assegurar uma operação fiável e segura, interrompendo as correntes de falha e isolando as secções defeituosas da rede.
6Ferrovias: Este disjuntor é utilizado em sistemas de alta tensão ao ar livre associados à eletrificação ferroviária.incluindo sistemas de catenária aérea e subestações de tração.


Estrutura:

1O dispositivo de protecção e monitorização do relé baseado em microcomputador é um sistema tecnologicamente avançado que funciona como controlador central do sistema de interruptores.Utilizando tecnologia de microcomputadores de pontaO dispositivo desempenha um papel crucial na garantia da segurança e da fiabilidade do sistema elétrico em que está integrado.
2.O controlador foi especificamente concebido para suportar várias condições ambientais e está equipado com uma resistência robusta às intempéries.Esta característica permite que ele funcione de forma confiável em condições climáticas adversas, tais como temperaturas extremas3.O controlador é construído com protecção contra a condensação,garantir a sua funcionalidade mesmo em ambientes úmidos ou úmidos onde a umidade pode ser um problema.
4Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação.tornando-os uma escolha ideal para aplicações críticas como proteção de relé e monitoramentoEstes conectores asseguram uma comunicação e funcionalidade adequadas entre o controlador e o interruptor, melhorando o desempenho geral e a fiabilidade do sistema.
5O controlador se destaca pela fiabilidade da ligação, minimizando o risco de perda ou interrupção do sinal, garantindo assim uma comunicação contínua e ininterrupta entre o controlador e o interruptor,que é crucial para o bom funcionamento do sistema de proteção e monitorização do relé.6.Ao manter um elevado nível de protecção, o controlador garante a integridade e a precisão das funções de protecção e de monitorização do relé,Prevenção de eventuais erros ou discrepâncias que possam comprometer a segurança geral do sistema elétrico.

Condição:

1.O disjuntor automático a vácuo ZW20-12 ((F) é concebido para funcionar de forma fiável num vasto intervalo de temperatura do ar ambiente, de -40 °C a +70 °C.Esta tolerância à temperatura garante que o disjuntor possa funcionar eficazmente em várias condições climáticas.

2O disjuntor é adequado para instalação a altitudes não superiores a 3000 metros acima do nível do mar. Esta compatibilidade de altitude permite uma implantação flexível em diferentes locais geográficos.

3.O disjuntor ZW20-12(F) é construído para resistir à contaminação do ar ambiente causada por poeira, fumaça, gases corrosivos, vapor ou sal.Está concebido para cumprir as normas de nível de contaminação da classe IV., garantindo que o disjuntor permaneça resistente e operacional mesmo em ambientes desafiadores e corrosivos.

4Com uma tolerância máxima de velocidade do vento de 34 m/s (equivalente a 700 Pa na superfície do cilindro), o disjuntor pode suportar ventos fortes sem comprometer o seu desempenho ou estabilidade.Esta resistência à velocidade do vento garante o funcionamento confiável do disjuntor em condições climáticas extremas.

5O disjuntor é concebido para minimizar o impacto das vibrações externas ou dos movimentos do solo no seu desempenho.Sua construção e mecanismos internos são projetados para absorver e amortecer vibrações, garantindo que o interruptor não seja afectado por perturbações externas.

6O disjuntor ZW20-12 ((F) é concebido para limitar as interferências electromagnéticas induzidas (EMI) no sistema secundário.,Assegurar que o disjuntor não gera perturbações eletromagnéticas excessivas susceptíveis de interferir no funcionamento de outros equipamentos ligados.




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
