Descrição do produto:

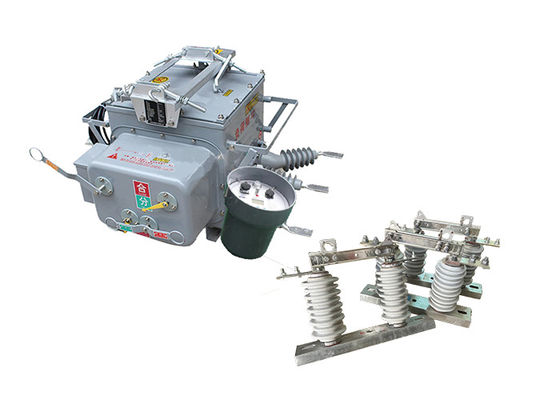

O ZW20-12(F) Outdoor Vacuum Circuit Breaker é um dispositivo versátil e inteligente que combina as funções de um interruptor de vácuo, interruptor de carga de vácuo, recloser e seccionalizador.É concebido para utilização em redes de distribuição de 10 kV e 13 kV, nomeadamente nas redes eléctricas urbanas e rurais.
Os principais componentes do disjuntor ZW20-12 ((F) incluem um disjuntor de vácuo, um controlador CH-40 e um transformador de tensão externa.O interruptor de vácuo é responsável por interromper e fazer circuitos elétricosO transformador de tensão externa ajuda na medição precisa da tensão para fins de controlo e monitorização.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesÉ tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.



 Aplicação:


1.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.
2Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.
3Interruptor de limite: nas linhas de ramificação da fonte de alimentação, o disjuntor ZW20-12 ((F) pode funcionar como um interruptor de limite ou "cão de guarda"." Ajuda a monitorizar e proteger a linha de ramificação contra falhas e condições anormais.
4.Recloser e seccionador: O disjuntor pode funcionar como recloser e seccionador em redes aéreas de distribuição.Restaura automaticamente a energia após falhas temporárias e isola as secções defeituosas para minimizar o impacto das interrupções.



Estrutura:

1O controlador é um dispositivo de protecção e monitorização de relevos baseado em microcomputador.

2O controlador tem uma forte resistência a intempéries e proteção contra a condensação.

3É ligado ao corpo do interruptor através de conectores de aviação.

4.Tem uma boa fiabilidade de ligação e um elevado nível de protecção.

O controlador tem quatro canais analógicos de entrada: corrente de fase A, corrente de fase C, corrente de sequência zero e tensão de fase BC.O controlador monitora os valores dessas entradas analógicas em tempo real e os compara com valores definidos para determinar falhas de linha e iniciar ações correspondentes.




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
