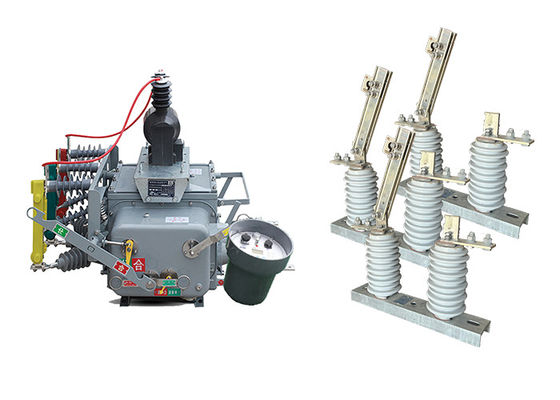

Interruptor de carga de limite inteligente GB1984-2003 GB1985-2014 Padrão com interruptor de desconexão de alta tensão GW9

Interruptor de carga de limite inteligente GB1984-2003 GB1985-2014 Padrão com interruptor de desconexão de alta tensão GW9

Descrição do produto:

O disjuntor ZW20-12 ((F) montado em poste é um tipo de interruptor de alta tensão AC 50Hz exterior de três fases projetado principalmente para uso em redes de distribuição ao ar livre de 10 kV rurais e urbanas.Serve para lidar com a corrente de carga, corrente de sobrecarga, corrente de curto-circuito e cenários similares.

O disjuntor tem uma estrutura de caixa comum de três fases, constituída por vários componentes, incluindo um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação,E uma concha.Estes componentes trabalham em conjunto para garantir o funcionamento eficiente e seguro do disjuntor.

Além disso, o disjuntor ZW20-12 ((F) está equipado com terminais remotos inteligentes que suportam várias aplicações de automação de distribuição, permitindo capacidades de controle e monitoramento aprimoradas.

Além disso, há outra variante deste disjuntor chamado ZW20-12(Z), que é um disjuntor de ar de alta tensão AC inteligente para o exterior.permitir a comunicação através de mensagens de texto.

Além disso, o interruptor ZW20-12 ((F) pode ser combinado com um controlador de interruptor de divisão para formar um sistema de interruptor de ar verdadeiro de alta voltagem AC de divisão externa.Esta combinação aumenta a funcionalidade e versatilidade do disjuntor, proporcionando capacidades de controlo e protecção mais abrangentes.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

O interruptor de desconexão é composto de base, isolante de pilar, parte condutora e parte de órgão.alta fiabilidade, etc. Atinge o nível de produtos similares no país e no estrangeiro.

Além disso, há outro tipo de interruptor de desconexão chamado GW9-12 ((W), com estrutura de um estágio é adequado para o sistema de energia com frequência 50Hz e tensão de linha 10kv.

É adequado para utilização em sistemas de energia com uma frequência de 50 Hz e uma tensão de linha de 10kv, e é utilizado para fechar e dividir linhas quando há tensão e nenhuma carga,e os interruptores de isolamento antiinchaço podem atender aos requisitos dos utilizadores em áreas fortemente contaminadas, e pode resolver eficazmente o problema do flash de contaminação que ocorre quando os interruptores de isolamento estão em funcionamento.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.



Colocação:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.


Características:

1.Forte capacidade de resistência à poluição, resistência a altas e baixas temperaturas, e sem riscos de combustão ou explosão.

2Estrutura totalmente fechada, cheia de gás SF6 no gabinete, excelente desempenho de vedação, adequado para utilização em zonas de alta temperatura e umidade.

3.Equipado com um transformador de corrente (CT) para emitir corrente para o controlador inteligente para análise de informação.e os terminais de ligação podem ser ligados às tomadas de terminais correspondentes.

4O mecanismo de funcionamento é inovador e simples, com uma dimensão reduzida e um peso leve, garantindo uma operação segura e fiável.

5O invólucro exterior tem indicadores visíveis para os estados de "armazenamento de energia", "aberto" e "fechado".

Aplicação:

1Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.

2. Data Centers: O switch é utilizado em data centers para garantir uma distribuição de energia e proteção confiáveis para infra-estruturas críticas de TI.Permite uma comutação eficiente da carga e proteção contra falhas elétricas.

3Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

4Projetos de infraestrutura: O interruptor é usado em vários projetos de infraestrutura, como aeroportos, portos marítimos e estádios, para distribuição e proteção confiáveis de energia.

5Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.

Condição:

1Temperatura do ar ambiente: -40°C a +70°C.

2Altitude: não superior a 3000 m acima do nível do mar.

3O ar circundante pode estar contaminado por poeira, fumaça, gases corrosivos, vapor ou névoa salina.

4A velocidade do vento não deve exceder 34 m/s (equivalente a uma pressão de 700 Pa na superfície cilíndrica).

5As vibrações ou a actividade sísmica provenientes de equipamentos externos de comutação e controlo podem ser negligenciadas.

6A amplitude da interferência electromagnética induzida no sistema secundário não excede 1,6 kV.




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10

Introdução do interruptor de desconexão exterior da série GW9
