Interruptor de carga de limite elétrico com controlador inteligente utilizado automaticamente/manualmente para planos industriais
Descrição do produto:

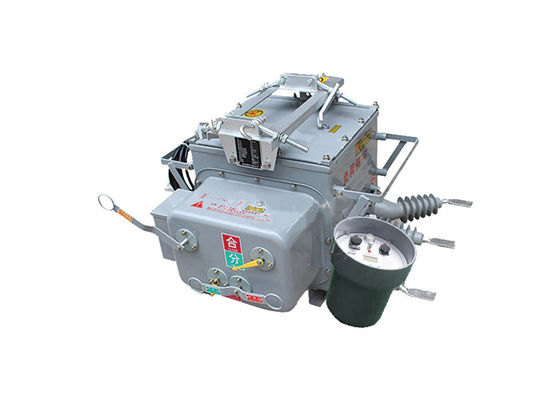

O ZW20-12(F) Boundary Load Switch é um novo produto que combina várias funções em um único dispositivo inteligente.Reabastecedor, e seccionalizador, oferecendo versatilidade e eficiência em várias aplicações.
Os componentes principais do Boundary Load Switch incluem um interruptor de vácuo, um controlador CH-40 e um transformador de tensão externa.enquanto o controlador CH-40 fornece proteção avançada, funções de controlo e comunicação, um transformador de tensão externo, opcional para redes de anéis de distribuição de linhas de automação,podem ser utilizadas para ligações bilaterais PT (potencial transformador).
Este produto encontra uma ampla utilização em redes de anel espacial de rede eléctrica urbana e rural de 10 kV e 13 kV.e dispositivo de comutação automática para a implantação de carga de linha em redes de anelAlém disso, pode funcionar como um interruptor de limite (comumente conhecido como um cão de guarda) em linhas de abastecimento de energia de ramificação, bem como reclosers e seccionalizers em redes de distribuição aéreas.
O Boundary Load Switch oferece capacidades de gestão remota, permitindo um monitoramento e controlo eficientes.Facilitar a integração contínua nos sistemas de automação de distribuição.
O dispositivo utiliza mecanismos de detecção e julgamento fiáveis, incluindo a capacidade de detectar correntes de sequência zero de nível mA e correntes de curto-circuito entre fases.Isto permite a remoção automática de falhas de ligação à terra de fase única e falhas de curto-circuito de fase a fase, melhorando as capacidades de gestão de falhas do sistema.
O interruptor principal do Boundary Load Switch utiliza tecnologia de arco de vácuo, enquanto o sistema de isolamento incorpora isolamento de gás misto SF6 e N2.à prova de explosão, e tecnologias de sistemas de isolamento do Japão, Alemanha e França, garantindo um excelente desempenho global de vedação.que impede fugas e garante que o desempenho do dispositivo não é afetado pelo ambiente externo.
O mecanismo de funcionamento da mola do interruptor de carga limite foi concebido tendo em conta a miniaturização e a otimização do desempenho,resultando numa maior fiabilidade de ação em comparação com os mecanismos de mola tradicionaisEsta melhoria do projecto aumenta a eficiência operacional geral e a vida útil do dispositivo.
Introdução do controlador:
1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.
2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.
3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..
4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.
5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.
6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.
7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.
Características:
1 Forte resistência à impureza, elevada resistência a altas e baixas temperaturas, sem perigo de combustão e explosão.
2 estrutura totalmente fechada, a caixa cheia de gás SF6, boa vedação, adequada para zonas de alta temperatura e umidade.
3 integrado CT, corrente de saída para o dispositivo de controlo inteligente para análise de informação, e a relação pode ser ajustada, o terminal de ligação ligado ao terminal correspondente.
O mecanismo de funcionamento é novo, simples, de pequena dimensão, leve, de funcionamento seguro e fiável.
5 A concha indica de modo proeminente os estados de "armazenamento de energia", "pontos" e "combinados".
Aplicação:
1Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.
2Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.
3Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.
4Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.
5.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.
6Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.
Parâmetro técnico:
Número de série. | Parâmetro | Unidade | Dados | ||||||||
1 | Voltagem nominal | kV | 12 | ||||||||
2 | Nível de isolamento da fratura | Frequência de trabalho ((Teste em seco/teste em estado úmido) | 48 | ||||||||
Teste de tensão de choque de raio (pico) | 85 | ||||||||||
3 | Nível de isolamento do solo/fase a fase | Frequência de trabalho | Teste a seco | 42 | |||||||
Teste em estado úmido | 34 | ||||||||||
Teste de tensão de choque de raio (pico) | 75 | ||||||||||
4 | Corrente nominal | A | 630, 1250 | ||||||||
5 | Corrente nominal de corte de curto-circuito | kA | 16, 20, 25 | ||||||||
6 | Tempos de ruptura da corrente de corte de curto-circuito nominal | vezes | 30 | ||||||||
7 | Corrente de resistência a curto prazo nominal | kA | 16, 20, 25 | ||||||||
8 | Duração nominal do curto-circuito | S | 4 | ||||||||
9 | Corrente nominal de fechamento de curto-circuito (pico) | kA | 40, 50, 63 | ||||||||
10 | Pico nominal de resistência à corrente | kA | 40, 50, 63 | ||||||||
11 | Duração de vida mecânica | vezes | superior a 1000 | ||||||||
12 | Corrente nominal de abertura | 10000 | |||||||||
13 | Peso líquido | Quilos | 180 | ||||||||
Parâmetro técnico do controlador:
Número de série. | Parâmetro | Dados | ||||||||
1 | Voltagem de entrada de Woking | AC220V | ||||||||
2 | Frequência de trabalho de entrada | 50 Hz | ||||||||
3 | Intervalo de flutuação de tensão admissível para a tensão de entrada | ± 20% | ||||||||
4 | Consumo total de energia do dispositivo | < 10 W | ||||||||
5 | Valor de amostragem da entrada de corrente de fase | 60-600A | ||||||||
6 | Limite de funcionamento de baixa tensão | 10 a 140 V | ||||||||
7 | Erro de amostragem admissível para o valor de entrada de potência | ± 5% | ||||||||
8 | Valor do tempo de atraso da proteção contra sobrecorrência | 0.1-0.3s | ||||||||
9 | Valor de definição para corrente de sequência zero | 0.2-6A | ||||||||
10 | Tempo de atraso da acção de aterragem | 0-1200s | ||||||||
