Interruptor de carga de limite de vácuo Interruptor de circuito elétrico de alta tensão Operação fácil com controlador automático

Interruptor de carga de limite de vácuo Interruptor de circuito elétrico de alta tensão Operação fácil com controlador automático

Descrição do produto:

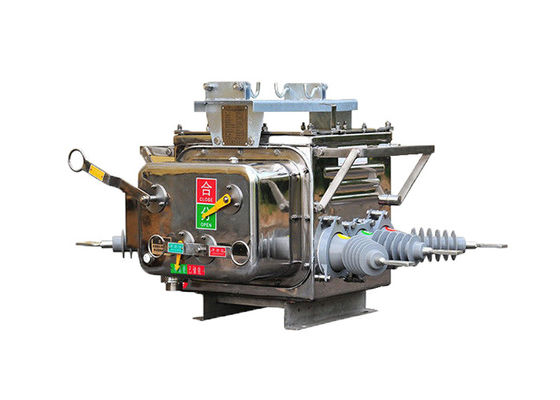

O disjuntor de vácuo ZW20-12 ((F) é adequado para linhas de distribuição de 10 kV com AC 50Hz trifásico.

É composto pelo disjuntor de vácuo AC de alta tensão externo ZW20-12, controlador de seccionalização, computador portátil PDA e outros componentes.As conexões elétricas são feitas através de plugues de aviação e cabos de controle selados ao ar livre.

Possui funções de detecção de falhas, controlo de protecção e comunicação.Ele pode separar automaticamente a seção de falha e restaurar a energia para a seção saudável em um tempo muito curto após uma falha ocorreTambém permite monitoramento multifuncional, consulta de informações do equipamento do sistema,exibição online das informações dos utilizadores e do estado de manutenção do sistema de informação geográfica do sistema de distribuiçãoRepresenta um estágio avançado de automação de distribuição assistida por computador.


Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.




Aplicação:

1Subestações de distribuição de energia: O interruptor ZW20 é comumente empregado em subestações de distribuição de energia, tanto em ambientes internos como externos.e protecção contra falhas nas redes de distribuição.

2Instalações industriais: O interruptor ZW20 encontra aplicação em instalações industriais onde é necessária a distribuição de energia de média tensão.como motores, transformadores e geradores.

3Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.

4Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.

5.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.

6Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.

7. Data Centers: O switch é utilizado em data centers para garantir uma distribuição de energia e proteção confiáveis para infra-estruturas críticas de TI.Permite uma comutação eficiente da carga e proteção contra falhas elétricas.

8Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

9Projetos de infraestrutura: O interruptor é usado em vários projetos de infraestrutura, como aeroportos, portos marítimos e estádios, para distribuição e proteção confiáveis de energia.

10Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.




Estrutura:

1. O controlador é um dispositivo de protecção e monitorização de relay do tipo microcomputador;

2Tem uma forte resistência ao intemperismo natural e à condensação.

3. O modelo de utilidade é ligado ao corpo do interruptor através do conector de aviação;

4Boa fiabilidade da ligação e elevado nível de protecção.

Existem quatro canais de entrada analógicos, corrente de fase A, corrente de fase C, corrente de sequência, voltagem de fase BC.O controlador detecta a falha da linha monitorando em tempo real o valor do modelo e comparando com o valor fixo, e depois realiza o tratamento correspondente.

Condição:

1 temperatura do ar ambiente: -40 ° C ~ + 70 ° C;

2 Altitude: não superior a 3000 m

3 O ar ambiente pode estar contaminado por poeira, fumaça, gases corrosivos, vapor ou sal. Nível de contaminação: Classe IV:

4 Velocidade do vento não superior a 34 m / s (equivalente a 700 Pa na superfície do cilindro);

5 A vibração ou o movimento do solo provenientes de fora do equipamento de comutação e controlo é insignificante;

6 A amplitude da interferência electromagnética induzida no sistema secundário não excede 1,6 kV.


Parâmetros técnicos:

Parâmetro técnico do controlador:
