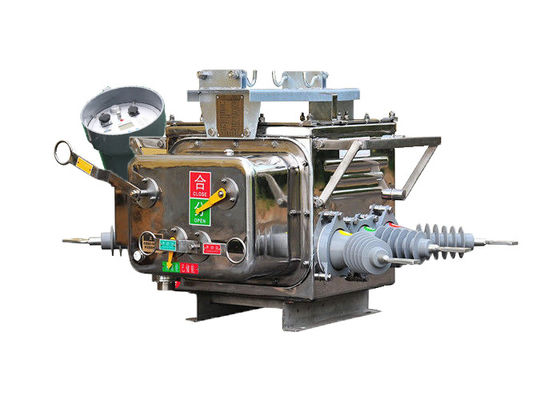

Interruptor de carga de limite potente ZW20-12 ((F) Série Interruptor de vácuo de alta tensão com controlador inteligente

Interruptor de carga de limite potente ZW20-12 ((F) Série Interruptor de vácuo de alta tensão com controlador inteligente

Descrição do produto:

O interruptor de carga de limite ZW20-12 ((F) é um tipo de interruptor de alta tensão exterior AC 50Hz de três fases projetado principalmente para uso em redes de distribuição externa de 10 kV rurais e urbanas.Serve para lidar com a corrente de carga, corrente de sobrecarga, corrente de curto-circuito e cenários similares.

O interruptor de carga limite apresenta uma estrutura de caixa comum de três fases, composta por vários componentes, incluindo um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação,Estes componentes trabalham em conjunto para assegurar o funcionamento eficiente e seguro do disjuntor.

Além disso, o interruptor de carga de limite ZW20-12 ((F) está equipado com terminais remotos inteligentes que suportam várias aplicações de automação de distribuição,permitir uma melhoria das capacidades de controlo e monitorização.

Além disso, há outra variante deste disjuntor chamado ZW20-12(Z), que é um disjuntor de ar de alta tensão AC inteligente para o exterior.permitir a comunicação através de mensagens de texto.

Além disso, o interruptor de carga de limite ZW20-12 ((F) pode ser combinado com um controlador de interruptor de divisão para formar um sistema de interruptor de ar de alta tensão AC de divisão externa.Esta combinação aumenta a funcionalidade e versatilidade do disjuntor, proporcionando capacidades de controlo e protecção mais abrangentes.

Características do controlador:

Controlador de terminal inteligente com proteção, controlo automático, verificação / consulta, comunicação, gestão de software e outras funções.

1 Totalmente funcional:Proteção perfeita da linha, controlo remoto, alarme, controlo remoto e outras funções.

2 Baixo custo e prático: rede GSM sem qualquer investimento em hardware de comunicação, comprar um cartão SIM para abrir o serviço SMS;

A utilização de telemóveis designados, encriptação de informações, verificação de senha e outros meios de segurança; o módulo GSM pode especificar o número de telemóvel, aceitando apenas a vida útil do telemóvel ligado;Criptografar mensagens de texto para controle remoto e outros pontos de controle. · Criptografar mensagens de texto que controlam a vida, tais como controle remoto.Preconfigurar - confirmar - executar - voltar ao modo de controle remoto da escola, para garantir a segurança do controle do sistema, para evitar mau funcionamento.

4 Fácil de construir sistema: Não é necessário configurar linhas de comunicação e depurar as linhas de comunicação. Basta instalar o terminal de monitorização inteligente SMS corretamente, inserir o cartão SIM,definir o número de telemóvel designado, e o sistema começa a funcionar.

5 Monitorização móvel a qualquer momento e em qualquer lugar: em qualquer local onde exista um sinal, pode ser monitorizado e visualizado em tempo real, sem a necessidade de pessoal especial para monitorizar.




Características:

1.Forte capacidade de resistência à poluição, resistência a altas e baixas temperaturas, e sem riscos de combustão ou explosão.

2Estrutura totalmente fechada, cheia de gás SF6 no gabinete, excelente desempenho de vedação, adequado para utilização em zonas de alta temperatura e umidade.

3.Equipado com um transformador de corrente (CT) para emitir corrente para o controlador inteligente para análise de informação.e os terminais de ligação podem ser ligados às tomadas de terminais correspondentes.

4O mecanismo de funcionamento é inovador e simples, com uma dimensão reduzida e um peso leve, garantindo uma operação segura e fiável.

5O invólucro exterior tem indicadores visíveis para os estados de "armazenamento de energia", "aberto" e "fechado".

Estrutura:

1O dispositivo de protecção e monitorização do relé baseado num microcomputador serve de controlador para o sistema de interruptores.Utiliza tecnologia avançada de microcomputadores para fornecer funções precisas e eficientes de proteção e monitorização do relé.

2O controlador é concebido com uma resistência climática robusta, que lhe permite resistir a várias condições ambientais.assegurar um funcionamento fiável mesmo em ambientes úmidos ou úmidos.

3.Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação. Estes conectores oferecem um elevado nível de estabilidade e durabilidade,assegurar a comunicação e a funcionalidade adequadas entre o controlador e o interruptor.

4O controlador possui uma excelente fiabilidade de ligação, minimizando o risco de perda ou interrupção do sinal, mantendo um elevado nível de protecção,salvaguardar a integridade e a precisão do sistema de proteção e monitorização do relé.

Condições ambientais:

1.O disjuntor automático a vácuo ZW20-12 ((F) é concebido para funcionar de forma fiável num vasto intervalo de temperatura do ar ambiente, de -40 °C a +70 °C.Esta tolerância à temperatura garante que o disjuntor possa funcionar eficazmente em várias condições climáticas.

2O disjuntor é adequado para instalação a altitudes não superiores a 3000 metros acima do nível do mar. Esta compatibilidade de altitude permite uma implantação flexível em diferentes locais geográficos.

3.O disjuntor ZW20-12(F) é construído para resistir à contaminação do ar ambiente causada por poeira, fumaça, gases corrosivos, vapor ou sal.Está concebido para cumprir as normas de nível de contaminação da classe IV., garantindo que o disjuntor permaneça resistente e operacional mesmo em ambientes desafiadores e corrosivos.

4Com uma tolerância máxima de velocidade do vento de 34 m/s (equivalente a 700 Pa na superfície do cilindro), o disjuntor pode suportar ventos fortes sem comprometer o seu desempenho ou estabilidade.Esta resistência à velocidade do vento garante o funcionamento confiável do disjuntor em condições climáticas extremas.

5O disjuntor é concebido para minimizar o impacto das vibrações externas ou dos movimentos do solo no seu desempenho.Sua construção e mecanismos internos são projetados para absorver e amortecer vibrações, garantindo que o interruptor não seja afectado por perturbações externas.

6O disjuntor ZW20-12 ((F) é concebido para limitar as interferências electromagnéticas induzidas (EMI) no sistema secundário.,Assegurar que o disjuntor não gera perturbações eletromagnéticas excessivas susceptíveis de interferir no funcionamento de outros equipamentos ligados.




Parâmetros técnicos:

Parâmetro técnico do controlador:
