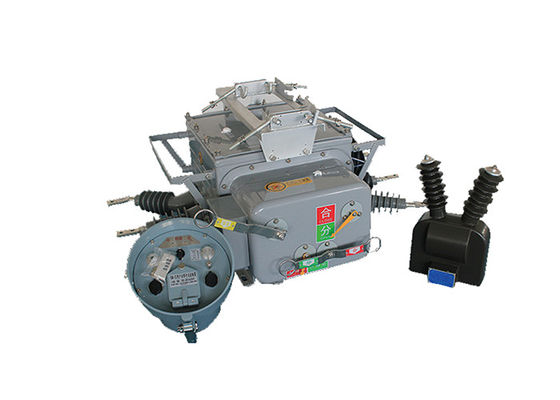

ZW20-12(F) Interruptor de carga de limite inteligente Seccionador de vácuo montado em poste com controlador
Descrição do produto:
ZW20-12(F) Boundary Load Switch é um dos nossos novos produtos. Boundary interruptor é um dispositivo inteligente multifuncional com a função de interruptor de vácuo, interruptor de carga de vácuo, recloser,seccionalizador quatro interruptoresA configuração principal é constituída por um disjuntor de vácuo, um controlador CH-40, um transformador de tensão externa (nota: rede de anéis de distribuição de linhas de automação disponível em PT bilateral) e três partes.Os produtos são amplamente utilizados em 10 kV, 13 kV cidade, rede de energia rural rede de anel espacial para desconectar interruptor, interruptor de contato, dispositivo de interruptor automático que pode implementar a carga da linha de implantação do anel.Pode ser usado como interruptor de limite (comumente conhecido como watchdog) na linha de ramificação da fonte de alimentação, utilizados como reclosers e seccionadores na rede de distribuição aérea de alimentação.Detecção fiável no julgamento, mA corrente de sequência de nível zero e corrente de curtocircuito entre fases, realizar a remoção automática de falha de ligação à terra de fase única e falha de curtocircuito de fase para fase.O interruptor principal é o arco de vácuo e isolamento adota SF6, N2 gás misturado. O caso introduzindo do Japão, Alemanha, francês vedação de gás, à prova de explosão, tecnologia do sistema de isolamento, o excelente desempenho de vedação geral.Gás misturado de N2 que não tenha fugasO mecanismo de funcionamento da mola com miniaturização e design de otimização de desempenho,A fiabilidade de ação é muito superior ao mecanismo de mola tradicional.
Introdução do controlador:
1.Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação;quando o interruptor é pesado,aceleração automática em caso de falha permanente;
2Fechamento remoto/manual para acelerar o desencadeamento e fechamento recolocando: o utilizador envia energia após a reparação da linha, se esquecer de retirar o interruptor de aterragem, deve acelerar o desencadeamento.
3. Pode ser ajustado três tempos de atraso de recolocação;
4. O circuito de fechamento do salto adota um projeto anti-mal funcionamento e tem função anti-salto;
5. A corrente de sequência zero pode distinguir entre falhas dentro e fora da zona;
6O interruptor de controlo remoto é concebido para evitar uma má operação.
Características:
1Proteção contra rupturas rápidas: o interruptor de carga limite é concebido para abrir rapidamente o circuito em caso de avaria ou condições anormais.Fornece rápida limpeza de falhas e minimiza a duração das interrupções de energia.
2Protecção contra a sobrecorrência: o interruptor de carga incorpora mecanismos de proteção contra a sobrecorrência para detectar e responder a correntes excessivas.Ajuda a evitar danos ao sistema de distribuição por desencadear e isolar as secções defeituosas.
3.Triple Reclosing: O interruptor de carga de limite pode ter a capacidade de tentar automaticamente três operações de reclosing após uma operação de eliminação de falhas.Esta funcionalidade ajuda a identificar falhas temporárias e restaurar automaticamente a energia se a falha for eliminada.
4Registros de incidentes: O interruptor de carga pode registrar e armazenar informações sobre eventos de falha, incluindo tipo de falha, localização e marcas de hora.e fins de manutenção.
5Proteção contra correntes de entrada: o interruptor de carga está equipado com proteção contra correntes de entrada para lidar com correntes de entrada elevadas que ocorrem durante a energização de transformadores ou outras cargas.Assegura uma operação estável e fiável durante estas condições transitórias.
6Proteção de sequência zero: o interruptor de carga limite pode incluir proteção de sequência zero para detectar e responder a falhas de terra ou condições desequilibradas no sistema.Isto ajuda a identificar e isolar falhas que representam um risco para a estabilidade do sistema.
7Relógio em tempo real: um recurso de relógio em tempo real permite que o interruptor de carga registre com precisão o tempo dos eventos de falha e outras operações.Permite a sincronização precisa do tempo e facilita a análise da sequência de eventos.
8.Aceleração após o recolocamento: Após tentativas de recolocamento bem sucedidas, o interruptor de carga pode fornecer uma função de aceleração para aumentar a velocidade de descarrilamento no caso de a falha persistir.Isso ajuda a minimizar os danos ao sistema e melhorar a eficiência de limpeza de falhas.
9.Perguntas de estado em tempo real: o interruptor de carga pode fornecer informações de estado em tempo real, como a posição (aberta ou fechada), indicação de falha e dados operacionais.Isto permite aos operadores monitorizar a condição do interruptor e tomar decisões informadas.
10Controles de PC de bolso inteligente: alguns interruptores de carga podem ser controlados e monitorados usando um PC de bolso inteligente ou dispositivos portáteis semelhantes.Isso aumenta a conveniência e flexibilidade de gerenciar o interruptor remotamente.
11Configurações locais/remotas: o interruptor de carga pode ser configurado e ajustado localmente no local de instalação ou remotamente através de interfaces de comunicação.Isto permite opções de controlo e configuração convenientes e flexíveis.
12.Informação activa de falhas: o interruptor de carga pode comunicar ativamente eventos de falhas ou condições anormais a um sistema central de controlo ou monitorização, permitindo uma rápida identificação e resposta às falhas,Facilitar uma gestão eficiente das falhas.
13Função de mensagens curtas.GSM: Alguns comutadores de carga podem ter a capacidade de enviar notificações ou alertas de mensagens curtas através de redes GSM (Global System for Mobile Communications).Isto permite a monitorização remota e notificação de falhas ou estado operacional.
Condições:
1Altitude: 2000 metros.
2.Temperatura ambiente:ao ar livre -30°C~+55°C
A temperatura média anual mais elevada é de 20°C
A temperatura média máxima diária é de 30°C
3Humidade relativa: 95% (~ 25°C)
4Capacidade sísmica: aceleração no nível do solo 0,3 g
Aceleração vertical do solo 0,15 g
Enquanto agem para três ondas senoidais
Fator de segurança 1.67
5Intensidade sísmica: 7 graus.
6. Diferença máxima de temperatura diária:25°C
7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre
8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência
Parâmetro técnico:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Nível de isolamento da fratura |
Frequência de trabalho ((Teste em seco/teste em estado úmido) |
48 |
| Teste de tensão de choque de raio (pico) |
85 |
| 3 |
Nível de isolamento do solo/fase a fase |
Frequência de trabalho |
Teste a seco |
42 |
| Teste em estado úmido |
34 |
| Teste de tensão de choque de raio (pico) |
75 |
| 4 |
Corrente nominal |
A |
630, 1250 |
| 5 |
Corrente nominal de corte de curto-circuito |
kA |
16, 20, 25 |
| 6 |
Tempos de ruptura da corrente de corte de curto-circuito nominal |
vezes |
30 |
| 7 |
Corrente de resistência a curto prazo nominal |
kA |
16, 20, 25 |
| 8 |
Duração nominal do curto-circuito |
S |
4 |
| 9 |
Corrente nominal de fechamento de curto-circuito (pico) |
kA |
40, 50, 63 |
| 10 |
Pico nominal de resistência à corrente |
kA |
40, 50, 63 |
| 11 |
Duração de vida mecânica |
vezes |
superior a 1000 |
| 12 |
Corrente nominal de abertura |
10000 |
| 13 |
Peso líquido |
Quilos |
180 |
Parâmetro técnico do controlador:
| Número de série. |
Parâmetro |
Dados |
| 1 |
Voltagem de entrada de Woking |
AC220V |
| 2 |
Frequência de trabalho de entrada |
50 Hz |
| 3 |
Intervalo de flutuação de tensão admissível para a tensão de entrada |
± 20% |
| 4 |
Consumo total de energia do dispositivo |
< 10 W |
| 5 |
Valor de amostragem da entrada de corrente de fase |
60-600A |
| 6 |
Limite de funcionamento de baixa tensão |
10 a 140 V |
| 7 |
Erro de amostragem admissível para o valor de entrada de potência |
± 5% |
| 8 |
Valor do tempo de atraso da proteção contra sobrecorrência |
0.1-0.3s |
| 9 |
Valor de definição para corrente de sequência zero |
0.2-6A |
| 10 |
Tempo de atraso da acção de aterragem |
0-1200s |
