Troca de carga de limite AC de três fases com controlador VCB 10kV 13kV usado com interruptor de desconexão externo

Troca de carga de limite AC de três fases com controlador VCB 10kV 13kV usado com interruptor de desconexão externo

Descrição do produto:

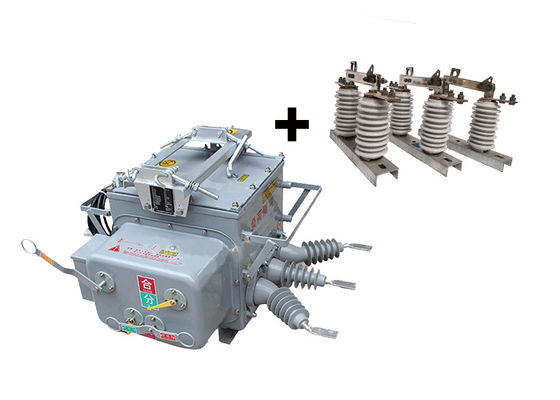

O ZW20-12(F) Outdoor Vacuum Circuit Breaker é um dispositivo versátil e inteligente que combina as funções de um interruptor de vácuo, interruptor de carga de vácuo, recloser e seccionalizador.É concebido para utilização em redes de distribuição de 10 kV e 13 kV, nomeadamente nas redes eléctricas urbanas e rurais.

Os principais componentes do disjuntor ZW20-12 ((F) incluem um disjuntor de vácuo, um controlador CH-40 e um transformador de tensão externa.O interruptor de vácuo é responsável por interromper e fazer circuitos elétricosO transformador de tensão externa ajuda na medição precisa da tensão para fins de controlo e monitorização.

Os interruptores de desconexão externos GW9-10 são tipicamente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para trabalhos de manutenção ou reparo.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

São concebidos para lidar com altas tensões e correntes e são frequentemente instalados em locais externos, onde estão expostos a condições ambientais adversas, tais como temperaturas extremas, ventos,Portanto, são construídos para resistir a estas condições e são frequentemente feitos de materiais duráveis, como aço ou alumínio.

Os interruptores de desconexão Toutdoor vêm em diferentes tipos e configurações, dependendo da aplicação e requisitos específicos.enquanto outros são adequados para uso ao ar livreAlguns são concebidos para operar manualmente, enquanto outros são automatizados e podem ser operados remotamente.

Para além da sua função principal de isolar circuitos, os VEIs têm também outras características importantes, como a indicação visual do seu estado (aberto ou fechado),e garantir que o circuito não é energizado quando o isolador está aberto.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.



Características:

1O disjuntor automático de vácuo ZW20-12F demonstra uma robusta capacidade de resistência à poluição.garantir um desempenho fiável mesmo em condições poluídasO interruptor de circuito não apresenta riscos de combustão ou explosão.melhorar a segurança global.

2Com uma estrutura totalmente fechada, o disjuntor é preenchido com gás SF6 dentro do gabinete.tornando-o adequado para utilização em zonas de alta temperatura e umidadeO invólucro selado protege os componentes internos dos elementos externos, garantindo um desempenho e uma longevidade ótimos.

3O disjuntor é equipado com um transformador de corrente (CT) que transmite corrente para o controlador inteligente para análise de informação.permitindo flexibilidade na configuração do sistemaOs terminais de ligação podem ser facilmente ligados às tomadas de terminais correspondentes, facilitando processos de instalação e manutenção convenientes.

4O mecanismo de funcionamento do disjuntor é inovador e simples, resultando num tamanho compacto e uma construção leve.Minimizar o risco de avaria ou falhaO tamanho compacto também contribui para a poupança de espaço na instalação e na facilidade de manuseio.

5O invólucro externo do interruptor apresenta indicadores visíveis para os estados "armazenamento de energia", "aberto" e "fechado".permitindo uma fácil identificação do estado operacional do disjuntorEste feedback visual melhora a eficiência operacional e assegura uma monitorização precisa do estado do disjuntor.




Estrutura:

1O dispositivo de protecção e monitorização do relé baseado num microcomputador serve de controlador para o sistema de interruptores.Utiliza tecnologia avançada de microcomputadores para fornecer funções precisas e eficientes de proteção e monitorização do relé.

2O controlador é concebido com uma resistência climática robusta, que lhe permite resistir a várias condições ambientais.assegurar um funcionamento fiável mesmo em ambientes úmidos ou úmidos.

3.Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação. Estes conectores oferecem um elevado nível de estabilidade e durabilidade,assegurar a comunicação e a funcionalidade adequadas entre o controlador e o interruptor.

4O controlador possui uma excelente fiabilidade de ligação, minimizando o risco de perda ou interrupção do sinal, mantendo um elevado nível de protecção,salvaguardar a integridade e a precisão do sistema de proteção e monitorização do relé.

Condição:

1Altitude: 2000 metros.

2.Temperatura ambiente:ao ar livre -30°C~+55°C

A temperatura média anual mais elevada é de 20°C

A temperatura média máxima diária é de 30°C

3Humidade relativa: 95% (~ 25°C)

4Capacidade sísmica: aceleração no nível do solo 0,3 g

Aceleração vertical do solo 0,15 g

Enquanto agem para três ondas senoidais

Fator de segurança 1.67

5Intensidade sísmica: 7 graus.

6. Diferença máxima de temperatura diária:25°C

7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre

8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
