Interruptor de vácuo automático de limite de carga padrão IEC62271-100 12kV para subestação de distribuição de energia

Interruptor de vácuo automático de limite de carga padrão IEC62271-100 12kV para subestação de distribuição de energia

Descrição do produto:

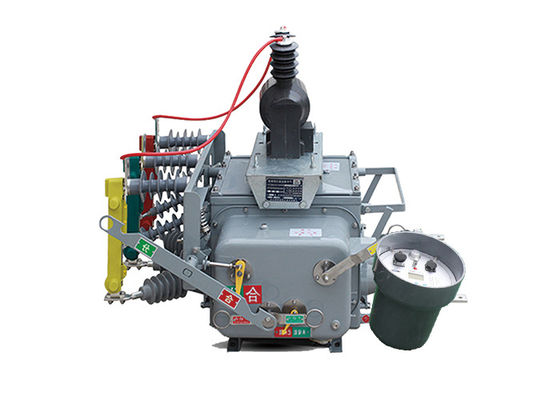

O interruptor de carga de limite ZW20-12 é o interruptor de alta tensão AC de 50 Hz de três fases externo, usado principalmente para sistemas de distribuição externos de 10 kV em redes agrícolas e urbanas.É usado para trocas de carga, quebra de carga, corrente de sobrecarga, corrente de curto-circuito e aplicações similares.

A estrutura geral é um tipo de caixa comum de três fases, composto por mecanismo de funcionamento, circuito condutor, sistema de isolamento, elementos de vedação e caixa.

É equipado com um terminal remoto inteligente correspondente para satisfazer os requisitos das aplicações de automação de distribuição.

• Quando combinado com um controlador inteligente com função SMS GSM, torna-se o ZW20-12(Z) interruptor de vácuo de alta tensão AC para exterior.

• Quando combinado com um controlador de seccionalizador, torna-se o ZW20-12 ((F) seccionalizador externo de alta tensão AC interruptor de vácuo.


Características do controlador:

Os controladores terminais inteligentes têm funções como proteção, controlo automático, inspecção/pergunta, comunicação e gestão de software.

1Funcionalidade completa:

• Implementar perfeitamente várias funções, tais como proteção de circuitos, controle remoto, alarme e monitoramento remoto.

2- Baixo custo e praticidade:

• Não é necessário qualquer investimento em hardware de comunicação nas redes GSM. Basta comprar um cartão SIM e activar os serviços SMS.

3.Múltiplas medidas de segurança:

• Use telefones celulares designados, criptografe de informações, verificação de senha e outras medidas de segurança.

• O módulo GSM pode especificar um número de telemóvel e só aceita comandos do telemóvel ligado.

• As mensagens de comunicação para o comando remoto e outros comandos são encriptadas.

• Segue um método de controlo remoto pré-configurado-confirmar-executar-verificar para garantir a segurança do controlo do sistema e evitar erros de funcionamento.

4Configuração do sistema simples:

• Não é necessário instalar linhas de comunicação ou de depuração de linhas de comunicação.

• Basta instalar corretamente o terminal de monitorização inteligente SMS, inserir o cartão SIM, definir o número de telemóvel designado e o sistema começará a funcionar.

5Monitorização móvel em qualquer momento, em qualquer lugar:

• A monitorização e visualização em tempo real podem ser realizadas em qualquer local com um sinal, sem a necessidade de pessoal estacionado para a monitorização.




Aplicação:

1.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.

2Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.

3Interruptor de limite: nas linhas de ramificação da fonte de alimentação, o disjuntor ZW20-12 ((F) pode funcionar como um interruptor de limite ou "cão de guarda"." Ajuda a monitorizar e proteger a linha de ramificação contra falhas e condições anormais.

4.Recloser e seccionador: O disjuntor pode funcionar como recloser e seccionador em redes aéreas de distribuição.Restaura automaticamente a energia após falhas temporárias e isola as secções defeituosas para minimizar o impacto das interrupções.




Características:

1.Forte capacidade de resistência à poluição, resistência a altas e baixas temperaturas, e sem riscos de combustão ou explosão.

2Estrutura totalmente fechada, cheia de gás SF6 no gabinete, excelente desempenho de vedação, adequado para utilização em zonas de alta temperatura e umidade.

3.Equipado com um transformador de corrente (CT) para emitir corrente para o controlador inteligente para análise de informação.e os terminais de ligação podem ser ligados às tomadas de terminais correspondentes.

4O mecanismo de funcionamento é inovador e simples, com uma dimensão reduzida e um peso leve, garantindo uma operação segura e fiável.

5O invólucro exterior tem indicadores visíveis para os estados de "armazenamento de energia", "aberto" e "fechado".




Parâmetros técnicos:

Parâmetro técnico do controlador:
