Interruptor elétrico de vácuo de 15 kV com controlador inteligente Instalação fácil Usado com gancho de alta tensão

Interruptor elétrico de vácuo de 15 kV com controlador inteligente Instalação fácil Usado com gancho de alta tensão

Descrição do produto:

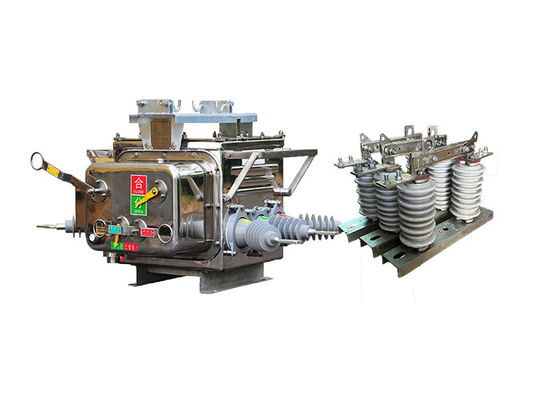

O disjuntor de vácuo ZW20-12 ((F) é adequado para linhas de distribuição AC 50Hz e 10kV de três fases.

É composto por ZW20-12 exterior de alta voltagem AC verdadeiro corpo do quebra-ar, dispositivo de controle de limite, computador portátil PDA, etc.Ele é conectado eletricamente por plugue de aviação e cabo de controle selado exterior.

O modelo de utilidade tem funções de detecção de falhas, controlo de protecção e comunicação,e pode concluir automaticamente a separação das zonas de falha e a fonte de alimentação normal das zonas saudáveis dentro de um curto espaço de tempo após a falha ocorrer, e realizar monitoramento multifuncional.sistema de distribuição estado de manutenção do sistema de informação geográfica exibição on-line de automação de distribuição assistida por computador estágio avançado.

Os ganchos de alta tensão GW9-10 são tipicamente usados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para trabalhos de manutenção ou reparo.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

São concebidos para lidar com altas tensões e correntes e são frequentemente instalados em locais externos, onde estão expostos a condições ambientais adversas, tais como temperaturas extremas, ventos,Portanto, são construídos para resistir a estas condições e são frequentemente feitos de materiais duráveis, como aço ou alumínio.

Os ganchos de alta tensão existem em diferentes tipos e configurações, dependendo da aplicação e dos requisitos específicos.enquanto outros são adequados para uso ao ar livreAlguns são concebidos para operar manualmente, enquanto outros são automatizados e podem ser operados remotamente.

Além da sua função principal de isolar circuitos, os ganchos também têm outras características importantes, tais como a prestação de uma indicação visual do seu estado (aberto ou fechado),e garantir que o circuito não é energizado quando o isolador está aberto.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

Controlador de terminal inteligente com proteção, controlo automático, verificação / consulta, comunicação, gestão de software e outras funções.

1 Totalmente funcional

· Proteção perfeita da linha, controlo remoto, alarme, controlo remoto e outras funções.

2 Baixo custo e prático

· rede GSM sem qualquer investimento de hardware de comunicação, comprar um cartão SIM para abrir o serviço SMS;

A utilização de telemóveis designados, encriptação de informações, verificação de senha e outros meios de segurança;

· O módulo GSM pode especificar o número de telemóvel, só aceita a vida útil do telemóvel ligado;

· Criptografar mensagens de texto para controle remoto e outros pontos de controlo. · Criptografar mensagens de texto que controlam a vida, como o controle remoto.

· Presetar - confirmar - executar - regressar ao modo de controlo remoto da escola, para garantir a segurança do controlo do sistema, para evitar um mau funcionamento.

4 Fácil de construir sistema

· Não é necessário instalar linhas de comunicação e depurar as linhas de comunicação.

· Basta instalar corretamente o terminal de monitorização inteligente SMS, inserir o cartão SIM, definir o número de telemóvel designado e o sistema começa a funcionar.

5 Monitorização móvel em qualquer momento e em qualquer lugar

· Em qualquer local onde exista um sinal, pode ser monitorizado e visualizado em tempo real, sem a necessidade de pessoal especial para monitorizar.


Características:

1 Forte resistência à impureza, elevada resistência a altas e baixas temperaturas, sem perigo de combustão e explosão.

2 estrutura totalmente fechada, a caixa cheia de gás SF6, boa vedação, adequada para zonas de alta temperatura e umidade.

3 integrado CT, corrente de saída para o dispositivo de controlo inteligente para análise de informação, e a relação pode ser ajustada, o terminal de ligação ligado ao terminal correspondente.

O mecanismo de funcionamento é novo, simples, de pequena dimensão, leve, de funcionamento seguro e fiável.

5 A concha indica de modo proeminente os estados de "armazenamento de energia", "pontos" e "combinados".

Aplicação:

1Subestações de distribuição de energia: O interruptor ZW20 é comumente empregado em subestações de distribuição de energia, tanto em ambientes internos como externos.e protecção contra falhas nas redes de distribuição.

2Instalações industriais: O interruptor ZW20 encontra aplicação em instalações industriais onde é necessária a distribuição de energia de média tensão.como motores, transformadores e geradores.

3Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.

4Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.

5.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.

6Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.

7. Data Centers: O switch é utilizado em data centers para garantir uma distribuição de energia e proteção confiáveis para infra-estruturas críticas de TI.Permite uma comutação eficiente da carga e proteção contra falhas elétricas.

8Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

9Projetos de infraestrutura: O interruptor é usado em vários projetos de infraestrutura, como aeroportos, portos marítimos e estádios, para distribuição e proteção confiáveis de energia.

10Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.




Condição:

1.O disjuntor automático a vácuo ZW20-12 ((F) é concebido para funcionar de forma fiável num vasto intervalo de temperatura do ar ambiente, de -40 °C a +70 °C.Esta tolerância à temperatura garante que o disjuntor possa funcionar eficazmente em várias condições climáticas.

2O disjuntor é adequado para instalação a altitudes não superiores a 3000 metros acima do nível do mar. Esta compatibilidade de altitude permite uma implantação flexível em diferentes locais geográficos.

3.O disjuntor ZW20-12(F) é construído para resistir à contaminação do ar ambiente causada por poeira, fumaça, gases corrosivos, vapor ou sal.Está concebido para cumprir as normas de nível de contaminação da classe IV., garantindo que o disjuntor permaneça resistente e operacional mesmo em ambientes desafiadores e corrosivos.

4Com uma tolerância máxima de velocidade do vento de 34 m/s (equivalente a 700 Pa na superfície do cilindro), o disjuntor pode suportar ventos fortes sem comprometer o seu desempenho ou estabilidade.Esta resistência à velocidade do vento garante o funcionamento confiável do disjuntor em condições climáticas extremas.

5O disjuntor é concebido para minimizar o impacto das vibrações externas ou dos movimentos do solo no seu desempenho.Sua construção e mecanismos internos são projetados para absorver e amortecer vibrações, garantindo que o interruptor não seja afectado por perturbações externas.

6O disjuntor ZW20-12 ((F) é concebido para limitar as interferências electromagnéticas induzidas (EMI) no sistema secundário.,Assegurar que o disjuntor não gera perturbações eletromagnéticas excessivas susceptíveis de interferir no funcionamento de outros equipamentos ligados.




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
