Descrição do produto:

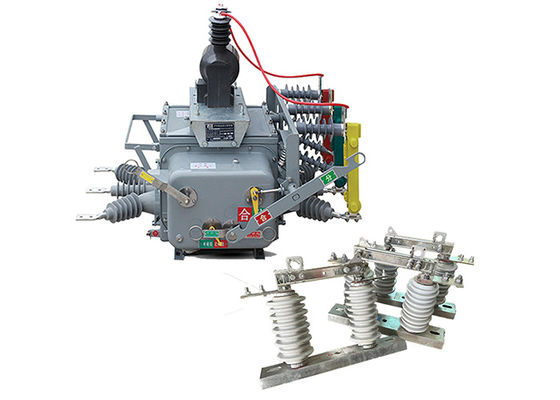

O disjuntor de vácuo ZW20-12 é o disjuntor de alta tensão AC 50Hz de três fases externo, usado principalmente para sistemas de distribuição externos de 10 kV em redes agrícolas e urbanas.É usado para trocas de carga, quebra de carga, corrente de sobrecarga, corrente de curto-circuito e aplicações similares.

A estrutura geral é um tipo de caixa comum de três fases, composto por mecanismo de funcionamento, circuito condutor, sistema de isolamento, elementos de vedação e caixa.

É equipado com um terminal remoto inteligente correspondente para satisfazer os requisitos das aplicações de automação de distribuição.

• Quando combinado com um controlador inteligente com função SMS GSM, torna-se o ZW20-12(Z) interruptor de vácuo de alta tensão AC para exterior.

• Quando combinado com um controlador de seccionalizador, torna-se o ZW20-12 ((F) seccionalizador externo de alta tensão AC interruptor de vácuo.

Os interruptores verticais GW9-10 são tipicamente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

São concebidos para lidar com altas tensões e correntes e são frequentemente instalados em locais externos, onde estão expostos a condições ambientais adversas, tais como temperaturas extremas, ventos,Portanto, são construídos para resistir a estas condições e são frequentemente feitos de materiais duráveis, como aço ou alumínio.

Os interruptores verticais de alta tensão existem em diferentes tipos e configurações, dependendo da aplicação e dos requisitos específicos.Alguns interruptores verticais são projetados para uso internoAlguns são projetados para operar manualmente, enquanto outros são automatizados e podem ser operados remotamente.

Para além da sua função primária de isolamento dos circuitos, os interruptores verticais também têm outras características importantes, tais como fornecer uma indicação visual do seu estado (aberto ou fechado),e garantir que o circuito não é energizado quando o isolador está aberto.


Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores de vácuo.



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.




Aplicação:

1Subestações: O disjuntor ZW20-12 é frequentemente utilizado em subestações ao ar livre como parte do sistema de distribuição primária.É usado para proteger e controlar equipamentos elétricos como transformadores, geradores e barras de autocarro.

2Redes de distribuição: Este disjuntor é adequado para redes de distribuição ao ar livre, onde a energia de alta tensão é distribuída para vários locais.Ajuda a assegurar uma operação fiável e segura, interrompendo as correntes de falha e isolando as secções defeituosas da rede.

3Instalações industriais: O disjuntor ZW20-12 é utilizado em sistemas de alta tensão ao ar livre encontrados em instalações industriais, como fábricas, fábricas e operações de mineração.Protege os equipamentos eléctricos críticos e garante a continuidade da alimentação.

4Instalações de energia renovável: em instalações de energia renovável ao ar livre, como parques eólicos ou centrais solares,O disjuntor ZW20-12 é utilizado para proteger a infraestrutura elétrica e alternar a energia gerada por fontes renováveis.

5Ferrovias: Este disjuntor é utilizado em sistemas de alta tensão ao ar livre associados à eletrificação ferroviária.incluindo sistemas de catenária aérea e subestações de tração.

6Indústria do petróleo e do gás: O disjuntor ZW20-12 encontra aplicação em sistemas de alta tensão externos na indústria do petróleo e do gás.É usado para proteger equipamentos elétricos e controlar a distribuição de energia em plataformas offshore, refinarias e estações de bombeamento.

7Projetos de infraestrutura: O disjuntor ZW20-12 é adequado para vários projetos de infraestrutura ao ar livre, como aeroportos, portos marítimos e linhas de transmissão de energia.Desempenha um papel crucial na protecção das infra-estruturas críticas e na garantia do fornecimento ininterrupto de energia.




Características:

1Tecnologia de interrupção de vácuo: O disjuntor ZW20-12 utiliza interruptores de vácuo como meio de extinção de arco.Os interruptores de vácuo são altamente eficazes em apagar arcos e fornecem excelente resistência dielétrica, assegurando uma interrupção fiável das correntes de alta tensão.

2Aplicação ao ar livre: Este disjuntor é projetado especificamente para instalação ao ar livre, tornando-o adequado para uso em subestações, redes de distribuição e outros sistemas elétricos ao ar livre.É construído para resistir a condições ambientais adversas., incluindo variações de temperatura, umidade e exposição a poeira, chuva e radiação UV.

3.Alta tensão nominal: O disjuntor ZW20-12 é projetado para aplicações de alta tensão, com uma tensão nominal de 12 kilovolts (kV).Ele pode lidar com sistemas elétricos que operam a este nível de tensão.

4.Design compacto: O disjuntor apresenta um design compacto, permitindo uma instalação e integração mais fáceis em arranjos de comutadores ou subestações externos.A dimensão compacta facilita também a poupança de espaço e a utilização eficiente da área de instalação disponível.

5Operação fiável: O disjuntor ZW20-12 foi concebido para uma operação fiável.e mecanismos avançados para assegurar operações de comutação estáveis e eficientes, minimizando o risco de falhas ou falhas.

6Características de segurança: o interruptor está equipado com elementos de segurança para melhorar a segurança do operador e do sistema, que podem incluir mecanismos de bloqueio para evitar uma operação incorreta,Indicadores mecânicos e eléctricos para fornecer informações sobre o estado, e persianas de segurança para evitar o contacto acidental com peças activas.

7.Comando e monitorização remotos: algumas versões do disjuntor ZW20-12 podem suportar capacidades de controlo e monitorização remotos.Isto permite uma operação conveniente e monitoramento do disjuntor a partir de uma sala de controlo central ou através de um sistema de controlo de supervisão e aquisição de dados (SCADA), reforçando a gestão e manutenção do sistema.

Condição:

1Altitude: 2000 metros.

2.Temperatura ambiente:ao ar livre -30°C~+55°C

A temperatura média anual mais elevada é de 20°C

A temperatura média máxima diária é de 30°C

3Humidade relativa: 95% (~ 25°C)

4Capacidade sísmica: aceleração no nível do solo 0,3 g

Aceleração vertical do solo 0,15 g

Enquanto agem para três ondas senoidais

Fator de segurança 1.67

5Intensidade sísmica: 7 graus.

6. Diferença máxima de temperatura diária:25°C

7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre

8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência



Parâmetros técnicos:

ZW20-12 ((F)
