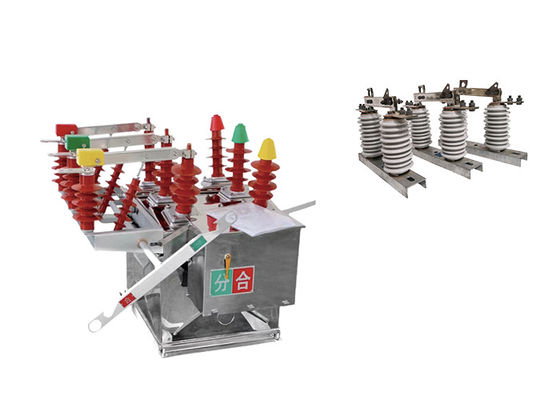

Interruptor de vácuo industrial controlado manualmente/automaticamente compatível com gancho cerâmico de série GW9

Interruptor de vácuo industrial controlado manualmente/automaticamente compatível com gancho cerâmico de série GW9

Descrição do produto:

O disjuntor de vácuo de alta tensão AC externo ZW8-12 foi especificamente concebido para ser utilizado em equipamentos de alta tensão AC externos de três fases.É adequado para sistemas de distribuição de energia em zonas urbanas e rurais com uma tensão nominal de 12 kV e uma frequência nominal de 50 Hz.
A função principal do disjuntor ZW8-12 é ligar ou desligar correntes de carga e correntes de falha de curto-circuito nos sistemas de distribuição.Assegura o funcionamento seguro e fiável da rede eléctrica, interrompendo as correntes de falha e protegendo os equipamentos eléctricos.
É descrito como um dos produtos mais utilizados no sistema de energia.e maturidade em várias aplicações de distribuição de energia.
O disjuntor ZW8-12 é conhecido pela sua estabilidade de funcionamento.garantir operações de comutação fiáveis mesmo em ambientes externos desafiadores.

O gancho cerâmico GW9-10 é um tipo de interruptor elétrico usado para isolar uma seção de uma linha de transmissão aérea de energia para manutenção ou reparo.É tipicamente usado em sistemas elétricos de alta tensão, tais como as utilizadas pelas empresas de energia para transmitir eletricidade a longas distâncias.

O interruptor é montado em uma estrutura aérea, como uma torre de transmissão ou um poste, e é projetado para suportar as duras condições ambientais encontradas em sistemas elétricos ao ar livre.Tem uma verticalidade, ou movimento para cima e para baixo, para ligar ou desligar os contatos do interruptor, que são tipicamente feitos de cobre ou outros materiais condutores.

O gancho é projetado para proporcionar uma ruptura visível na linha de transmissão, permitindo que o pessoal de manutenção trabalhe com segurança na linha sem risco de eletrochoque ou danos ao equipamento.É frequentemente utilizado em conjunto com outros dispositivos de segurança, tais como interruptores de aterragem e detectores de ondas, para proteger o sistema elétrico e as pessoas que trabalham nele.

Efeito duplo do uso quando o interruptor de isolamento da série GW9-10 pode ser usado com os interruptores de vácuo!!

Vantagem:

1É equipado com um mecanismo de operação com armazenamento de energia de mola do tipo CT23, com capacidade de armazenamento de energia, de abertura e fechamento por motor ou manual.

2.ZW8-12G consiste em ZW8-12 interruptor e isolador, chamado interruptor combinado, pode ser usado como seccionador.

3A estrutura do interruptor é de três fases montadas num reservatório, câmara de apagamento de arco de vácuo de três fases encerrada num reservatório de metal, material de isolamento entre as fases e para cada fase feito de SMC.

4. desempenhos fiáveis e elevada resistência isolante.


Condição:

1Temperatura ambiente: O disjuntor está concebido para funcionar numa faixa de temperatura compreendida entre -15°C e +40°C.Isto significa que pode funcionar eficazmente em ambientes com temperaturas tão baixas como -15°C e tão altas como +40°C.

2Pressão do vento: o disjuntor pode suportar pressões do vento de até 700 Pa, o que equivale a uma velocidade do vento de 34 m/s.Isso garante que o interruptor permaneça estável e não afetado por ventos fortes.

3.Altitude: o disjuntor é adequado para instalação a altitudes de até 1000 m acima do nível do mar.

4Intensidade sísmica: O disjuntor é concebido para suportar atividades sísmicas com um nível de intensidade de até 8 na escala de intensidade sísmica.Isto garante que ele permanece operacional e não é afetado por vibrações sísmicas até este nível.

Aplicação

1Sistemas de distribuição: O disjuntor ZW8-12 desempenha um papel crucial no controlo e proteção dos sistemas de distribuição nas redes eléctricas urbanas e rurais de 10 kV.É responsável por ligar ou desligar correntes de carga, assegurando uma distribuição de energia fiável para os consumidores.

2Subestações de energia: O disjuntor é frequentemente utilizado em subestações de energia onde as linhas de transmissão de alta tensão estão ligadas às redes de distribuição.Ajuda no isolamento e proteção dos equipamentos, permitindo uma operação segura e eficiente da subestação.

3.Sistemas de energia industrial: Indústrias com grandes necessidades de energia, tais como fábricas, operações de mineração e projetos de infraestrutura em larga escala,muitas vezes utilizam o disjuntor ZW8-12 para controlar e proteger seus sistemas de energia de alta tensãoAjuda a gerir as correntes de carga e a proteger o equipamento contra correntes de falha de curto-circuito.

4.Sistemas de energia renovável: Com a crescente adopção de fontes de energia renováveis como a energia eólica e solar,O disjuntor ZW8-12 encontra aplicação em sistemas de comutadores de alta tensão associados à geração de energia renovávelAjuda a integrar eficientemente a energia renovável na rede e garante a operação segura das instalações de produção de energia.

5Indústria do petróleo e do gás: os disjuntores de vácuo externos são usados na indústria do petróleo e do gás para ligar e proteger equipamentos elétricos, como bombas, compressores e tubulações.

Estrutura:

1A cobertura superior do invólucro é processada utilizando a tecnologia de moldagem por alongamento único do molde, alcançando um nível de proteção IP4X, alta resistência mecânica, bela aparência,e fácil instalação. Não é fácil de enferrujar e é resistente à corrosão. Aço inoxidável ou tratamento de pulverização de placa de aço de alta qualidade pode ser selecionado.

2.O interruptor de desconexão (opcional) é adaptado de acordo com a unidade do corpo do interruptor ZW8, com um ponto de desconexão óbvio durante a manutenção da linha de distribuição,e um dispositivo de bloqueio mecânico entre o interruptor de desconexão e o disjuntor para evitar um mau funcionamento.

Parâmetro técnico:

ZW8-12


GW9-10
