Descrição do produto:

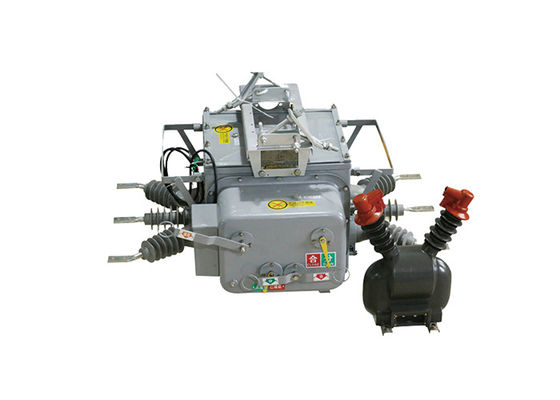

ZW20-12(F) interruptor de vácuo externo é três fases AC 50Hz externo HV interruptor é usado principalmente para rural e urbana rede de distribuição externa de 10 kV, como uma corrente de carga separada e combinada,corrente de sobrecarga, curto-circuito e outros locais semelhantes.

Toda a sua estrutura é um tipo de caixa comum de três fases, que é composto por um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação e um invólucro.

E está a apoiar os terminais remotos inteligentes correspondentes para satisfazer as necessidades de aplicação da automação de distribuição.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker com função de mensagem curta GSM

· Combinação com controlador de interruptor de divisão ZW20-12 (F)



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.




Aplicação:

1Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.

2. Data Centers: O switch é utilizado em data centers para garantir uma distribuição de energia e proteção confiáveis para infra-estruturas críticas de TI.Permite uma comutação eficiente da carga e proteção contra falhas elétricas.

3Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

4Projetos de infraestrutura: O interruptor é usado em vários projetos de infraestrutura, como aeroportos, portos marítimos e estádios, para distribuição e proteção confiáveis de energia.

5Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.



Estrutura:

1O controlador é um dispositivo de protecção e monitorização de relevos baseado em microcomputador.

2O controlador tem uma forte resistência a intempéries e proteção contra a condensação.

3É ligado ao corpo do interruptor através de conectores de aviação.

4.Tem uma boa fiabilidade de ligação e um elevado nível de protecção.

O controlador tem quatro canais analógicos de entrada: corrente de fase A, corrente de fase C, corrente de sequência zero e tensão de fase BC.O controlador monitora os valores dessas entradas analógicas em tempo real e os compara com valores definidos para determinar falhas de linha e iniciar ações correspondentes.

Condições ambientais:

1 temperatura do ar ambiente: -40 ° C ~ + 70 ° C;

2 Altitude: não superior a 3000 m

3 O ar ambiente pode estar contaminado por poeira, fumaça, gases corrosivos, vapor ou sal. Nível de contaminação: Classe IV:

4 Velocidade do vento não superior a 34 m / s (equivalente a 700 Pa na superfície do cilindro);

5 A vibração ou o movimento do solo provenientes de fora do equipamento de comutação e controlo é insignificante;

6 A amplitude da interferência electromagnética induzida no sistema secundário não excede 1,6 kV.




Parâmetros técnicos:

Parâmetro técnico do controlador:
