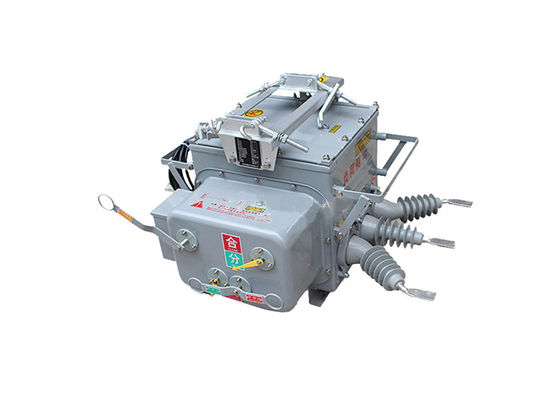

ZW20(F) 12kV Vcb exterior de aço inoxidável fabricado Industrial Breaker Limitador interruptor de vácuo padrão IEC62271-100

ZW20(F) 12kV Vcb exterior de aço inoxidável fabricado Industrial Breaker Limitador interruptor de vácuo padrão IEC62271-100

Descrição do produto:

O interruptor de vácuo de limite da série ZW20 é um tipo de interruptor elétrico que opera em um ambiente de vácuo.É projetado para aplicações de média tensão e é comumente utilizado em sistemas de distribuição de energia.

O interruptor é tipicamente construído com um invólucro robusto e durável feito de materiais de alta qualidade..

E o interruptor de vácuo é o componente chave do interruptor. É constituído por uma câmara de vácuo selada que contém dois elétrodos de contacto.O ambiente de vácuo impede a formação de um arco elétrico durante as operações de comutação.

É equipado com um mecanismo de abertura e fechamento dos contatos e pode ser operado manualmente ou electricamente, consoante o modelo e os requisitos da aplicação.O mecanismo de funcionamento garante operações de comutação suaves e fiáveis.

O interruptor de vácuo de limite da série ZW20 está disponível em várias tensões e correntes para atender a diferentes requisitos do sistema.Ele pode lidar com níveis de tensão média normalmente variando de vários kilovolts a dezenas de kilovolts.

O interruptor tem uma alta capacidade de quebra para interromper correntes de falha e proteger o sistema elétrico.A capacidade de ruptura é especificada em termos da corrente de falha máxima que o interruptor pode interromper com segurança sem danos.

Alguns modelos da série ZW20 podem oferecer recursos avançados de controle e monitoramento.fornecendo funcionalidades aprimoradas e facilidade de operação.

A tecnologia de vácuo utilizada no interruptor garante excelentes capacidades de extinção de arco, tornando-o uma solução confiável e segura para aplicações de média tensão.O interruptor é projetado para atender a padrões de segurança rigorosos e fornecer desempenho a longo prazo com requisitos mínimos de manutenção.

O interruptor de vácuo de limite da série ZW20 é adequado para uma ampla gama de aplicações, incluindo subestações de distribuição de energia, plantas industriais, edifícios comerciais e muito mais.É comumente usado para trocas de carga, protecção contra falhas e isolamento em sistemas eléctricos de média tensão.



Características do controlador:

1. Pode ser equipado com uma interface de comunicação 485/232, ou realizar monitoramento de longa distância através de fibra óptica ou comunicação sem fio.quando o interruptor se fecha novamente devido a uma falha permanente.

2Quando ocorre uma falha permanente, acelera automaticamente para tropeçar.

3.Controlo remoto/rebloqueio manual com aceleração para arranque e rebloqueio interligado: após o utilizador ter reparado a linha e restabelecido a energia, se esquecer de retirar o interruptor da faca de aterragem,Devia acelerar para tropeçar..

4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas.

5.O circuito de arranque/recolocação é concebido para evitar uma operação errada e tem uma funcionalidade anti-recolocação.

6A corrente de sequência zero pode diferenciar entre falhas dentro e fora da zona.

7O comando remoto de arranque/recolocação é concebido de modo a evitar uma operação errada.




Aplicação:

1Subestações de distribuição de energia: O interruptor ZW20 é comumente empregado em subestações de distribuição de energia, tanto em ambientes internos como externos.e protecção contra falhas nas redes de distribuição.

2Instalações industriais: O interruptor ZW20 encontra aplicação em instalações industriais onde é necessária a distribuição de energia de média tensão.como motores, transformadores e geradores.

3Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.

4Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.

5.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.




Condições ambientais:

1Altitude: 2000 metros.
2.Temperatura ambiente:ao ar livre -30°C~+55°C
A temperatura média anual mais elevada é de 20°C
A temperatura média máxima diária é de 30°C
3Humidade relativa: 95% (~ 25°C)
4Capacidade sísmica: aceleração no nível do solo 0,3 g
Aceleração vertical do solo 0,15 g
Enquanto agem para três ondas senoidais
Fator de segurança 1.67
5Intensidade sísmica: 7 graus.
6. Diferença máxima de temperatura diária:25°C
7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre
8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência



Parâmetros técnicos:

Parâmetro técnico do controlador:
