Descrição do produto:

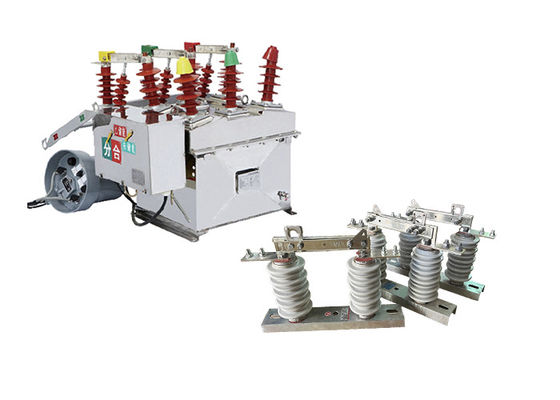

O disjuntor de vácuo externo ZW8-12 é um tipo específico de disjuntor projetado para uso externo em sistemas de interruptores de alta tensão.É especificamente adequado para comutadores de alta tensão AC externos de três fases com uma tensão nominal de 12 kV e uma frequência nominal de 50 Hz.

A função principal do disjuntor ZW8-12 é controlar e proteger os sistemas de distribuição em redes de energia urbanas e rurais de 10 kV.É responsável por ligar ou desligar correntes de carga e também por interromper correntes de falha de curto-circuito que podem ocorrer no sistema de energia.

Como um disjuntor de vácuo, ele utiliza um interruptor de vácuo para apagar o arco que se forma quando o disjuntor se abre durante as operações de comutação.Os interruptores de vácuo fornecem capacidades de interrupção de arco confiáveis e são conhecidos por sua alta resistência dielétrica e excelente desempenho elétrico.

O disjuntor ZW8-12 é considerado um dos produtos mais utilizados, maduros e estáveis no sistema de energia.implantação extensiva em campo, e de fiabilidade comprovada, tendo sido submetido a testes rigorosos e cumprindo os padrões industriais necessários de desempenho e segurança.

Os interruptores de desconexão aéreos externos GW9-10 são tipicamente usados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

São concebidos para lidar com altas tensões e correntes e são frequentemente instalados em locais externos, onde estão expostos a condições ambientais adversas, tais como temperaturas extremas, ventos,Portanto, são construídos para resistir a estas condições e são frequentemente feitos de materiais duráveis, como aço ou alumínio.

Os interruptores de desconexão aéreos externos existem em diferentes tipos e configurações, dependendo da aplicação e dos requisitos específicos.enquanto outros são adequados para uso ao ar livreAlguns são concebidos para operar manualmente, enquanto outros são automatizados e podem ser operados remotamente.

Para além da sua função primária de isolar circuitos, os interruptores de desconexão aéreos externos têm também outras características importantes,como fornecer uma indicação visual do seu estado (aberto ou fechado), e garantir que o circuito não é energizado quando o isolador está aberto.

Efeito duplo do uso quando o interruptor de isolamento da série GW9-10 pode ser usado com os interruptores de vácuo!!

Aplicação:

1Distribuição de energia: os disjuntores de vácuo externos são amplamente utilizados em sistemas de distribuição de energia para ligar e proteger transformadores de distribuição, alimentadores e outros equipamentos.Eles são normalmente instalados em postes externos, subestações e equipamentos de comutação.

2.Energia renovável em escala de utilidade pública: os disjuntores de vácuo externos são utilizados em projetos de energia renovável em escala de utilidade pública, como parques eólicos e solares, para alternar e proteger inversores e outros equipamentos.

3Sistemas ferroviários: os disjuntores de vácuo externos são utilizados em sistemas ferroviários, tais como sistemas de sinalização e infra-estruturas ferroviárias, para ligar e proteger equipamentos elétricos.

4Operações de mineração: Os disjuntores de vácuo externos são usados em operações de mineração para alternar e proteger equipamentos elétricos em ambientes externos adversos.

5Indústria do petróleo e do gás: os disjuntores de vácuo externos são usados na indústria do petróleo e do gás para ligar e proteger equipamentos elétricos, como bombas, compressores e tubulações.

Estrutura:

1Interruptor de vácuo: O interruptor de vácuo é o coração do disjuntor. Ele consiste em um contato fixo e um contato móvel selado dentro de uma câmara de vácuo.,O papel do interruptor de vácuo é extinguir o arco e fornecer uma interrupção confiável da corrente.

2Mecanismo de funcionamento: O interruptor é equipado com um mecanismo de funcionamento responsável pela abertura e fechamento dos contatos.mecanismo hidráulicoO mecanismo de funcionamento assegura um funcionamento suave e fiável do disjuntor.

3.Cabina de isolamento: O disjuntor está alojado em uma caixa de isolamento, que fornece proteção contra fatores externos como umidade, poeira e contaminantes.O gabinete é tipicamente feito de materiais isolantes de alta qualidade para manter a resistência dielétrica e as propriedades de isolamento necessárias.

4Sistema de controlo e protecção: O disjuntor ZW8-12 incorpora um sistema de controlo e protecção para monitorizar e controlar o seu funcionamento.e dispositivos de controlo para detectar condições anormais, fornecer entrada de sinal e iniciar a abertura ou fechamento do interruptor.

5.Terminais de ligação: O disjuntor tem terminais de ligação para as ligações elétricas de entrada e saída. Estes terminais permitem a ligação de cabos de alimentação ou barras de ligação,que permitem o fluxo de corrente através do disjuntor.

6.Componentes auxiliares e de controlo: podem estar presentes no interruptor componentes auxiliares e de controlo adicionais para melhorar a sua funcionalidade.Transformadores de tensão, transformadores de corrente e outros acessórios necessários para a monitorização, medição e controlo dos parâmetros eléctricos.

Vantagem:

1.CT23 Mecanismo de funcionamento com armazenamento de energia de mola: O disjuntor ZW8-12 está equipado com o mecanismo de funcionamento com armazenamento de energia de mola do tipo CT23.Este mecanismo utiliza energia mecânica armazenada em molas para facilitar a abertura e fechamento dos contatos do disjuntorOferece flexibilidade de funcionamento, permitindo a operação motorizada ou manual, consoante as exigências específicas da aplicação.

2.ZW8-12G Combined Breaker: O modelo ZW8-12G é um interruptor combinado que consiste no interruptor de circuito ZW8-12 e um isolador. Esta configuração permite que ele funcione como um seccionalizador,que permitam o isolamento de secções específicas de uma rede de distribuição de energia para fins de manutenção ou de identificação de falhas.

3.Três fases montadas numa estrutura de tanque: O disjuntor ZW8-12 possui um três fases montadas numa estrutura de tanque.Isto significa que os componentes do disjuntor para cada fase estão encerrados dentro de um tanque comumO reservatório proporciona protecção mecânica e aumenta a robustez geral do disjuntor.

4.Câmara de extinção de arco de vácuo e material de isolamento: no interior do tanque de metal, o disjuntor ZW8-12 incorpora uma câmara de extinção de arco de vácuo de três fases.Esta câmara extingue eficientemente os arcos elétricos que ocorrem durante a interrupção do circuitoAlém disso, o disjuntor utiliza materiais de isolamento, tais como SMC (composto de moldagem de folha), para assegurar o isolamento entre fases e de fase em fase,Aumentar a sua resistência de isolamento global.

5. Desempenho confiável e alta resistência a isolamento: O disjuntor ZW8-12 é conhecido por seu desempenho confiável e alta resistência a isolamento.Foi concebido e testado para cumprir padrões de desempenho rigorosos., assegurando um funcionamento fiável em várias condições eléctricas. A elevada resistência de isolamento aumenta a capacidade do disjuntor de resistir e isolar tensões eléctricas,Contribuir para a segurança e a fiabilidade do sistema elétrico.

Condição:

Temperatura ambiente: -15°C~+40°C
Pressão do vento:≤ 700 Pa (equivalente a velocidade do vento 34 m/s)
Altitude:≤ 1000 m
Intensidade sísmica: ≤ 8
* O ar sujo deve ser classificado em grau III. As vibrações frequentemente violentas devem ser proibidas.

Parâmetro técnico:

ZW8-12


GW9-10
