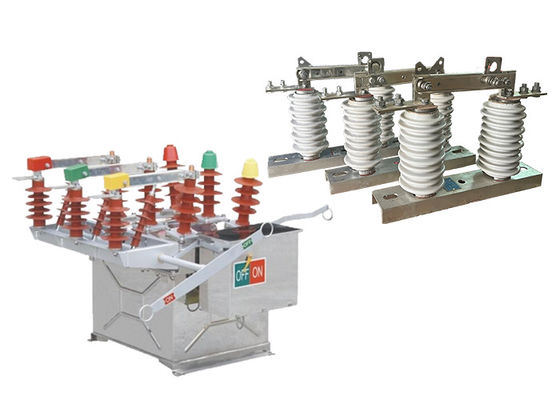

Interruptor automático de vácuo de alta tensão de aço inoxidável AC externo cerâmico usado com interruptores de desconexão de grupo

Interruptor automático de vácuo de alta voltagem de aço inoxidável de cerâmica AC exterior usado com interruptores de desconexão de grupo

Descrição do produto:

O disjuntor ZW8-12 foi concebido para cumprir normas internacionais e é fabricado utilizando tecnologias avançadas.com uma potência de saída superior a 50 W,.

O disjuntor é composto por vários componentes-chave, incluindo o interruptor de vácuo, o mecanismo de operação e o sistema de controle.O interruptor de vácuo é o coração do disjuntor e é responsável por interromper a corrente elétricaÉ concebido para funcionar no vácuo, o que ajuda a evitar o arco e garante uma operação fiável.

O mecanismo de funcionamento é responsável pela abertura e fechamento do disjuntor e pode ser operado manualmente ou eletricamente.O sistema de controlo monitora o disjuntor e fornece feedback ao operador, permitindo-lhes monitorizar o estado do disjuntor e detectar eventuais falhas.

O disjuntor ZW8-12 é projetado para ser altamente confiável e requer manutenção mínima.que o tornam adequado para utilização numa ampla gama de aplicações.

Um interruptor de desconexão de alta tensão é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Efeito duplo do uso quando o interruptor de isolamento da série GW9-10 pode ser usado com os interruptores de vácuo!!

Características:

1.Tensão nominal: O disjuntor ZW8-12 é projetado para aplicações de média tensão e tem uma tensão nominal de 12 kilovolts (kV).É adequado para sistemas elétricos que operam a este nível de tensão.

2Tecnologia de interrupção de vácuo: Este disjuntor utiliza interruptores de vácuo como meio de apagamento de arco.Os interruptores de vácuo são altamente eficientes na extinção de arcos e fornecem excelente resistência dielétrica, assegurando uma interrupção fiável das correntes de média tensão.

3.Design compacto: O disjuntor ZW8-12 possui um design compacto e modular, permitindo uma instalação, manutenção e integração mais fáceis em conjuntos de equipamentos de comutação.O tamanho compacto também ajuda a optimizar a utilização do espaço nas instalações elétricas.

4.Alta capacidade de quebra: O disjuntor é projetado para lidar com altas capacidades de quebra, permitindo que ele interrompa curto-circuitos e correntes de falha com segurança.A capacidade de quebra do disjuntor ZW8-12 é tipicamente especificada pelo fabricante.

5Operação fiável: O disjuntor ZW8-12 foi concebido para uma operação fiável e foi submetido a testes rigorosos para garantir o seu desempenho e durabilidade.Incorpora materiais de alta qualidade e componentes de engenharia de precisão para garantir operações de comutação estáveis e eficientes.

6Características de segurança: o interruptor está equipado com elementos de segurança para melhorar a segurança do operador e do sistema, que podem incluir mecanismos de bloqueio para evitar uma operação incorreta,Indicadores mecânicos e eléctricos para fornecer informações sobre o estado, e persianas de segurança para evitar o contacto acidental com peças activas.

7.Comando e monitorização remotos: dependendo do modelo e fabricante específicos, o disjuntor ZW8-12 pode suportar capacidades de controlo e monitorização remotos.Isto permite uma operação conveniente e monitoramento do disjuntor a partir de uma sala de controlo central ou através de um sistema de controlo de supervisão e aquisição de dados (SCADA), reforçando a gestão e manutenção do sistema.

Estrutura:

1A cobertura superior do invólucro é processada utilizando a tecnologia de moldagem por alongamento único do molde, alcançando um nível de proteção IP4X, alta resistência mecânica, bela aparência,e fácil instalação. Não é fácil de enferrujar e é resistente à corrosão. Aço inoxidável ou tratamento de pulverização de placa de aço de alta qualidade pode ser selecionado.

2.O interruptor de desconexão (opcional) é adaptado de acordo com a unidade do corpo do interruptor ZW8, com um ponto de desconexão óbvio durante a manutenção da linha de distribuição,e um dispositivo de bloqueio mecânico entre o interruptor de desconexão e o disjuntor para evitar um mau funcionamento.

Condição:

1Temperatura ambiente: O disjuntor está concebido para funcionar numa faixa de temperatura compreendida entre -15°C e +40°C.Isto significa que pode funcionar eficazmente em ambientes com temperaturas tão baixas como -15°C e tão altas como +40°C.

2Pressão do vento: o disjuntor pode suportar pressões do vento de até 700 Pa, o que equivale a uma velocidade do vento de 34 m/s.Isso garante que o interruptor permaneça estável e não afetado por ventos fortes.

3.Altitude: o disjuntor é adequado para instalação a altitudes de até 1000 m acima do nível do mar.

4Intensidade sísmica: O disjuntor é concebido para suportar atividades sísmicas com um nível de intensidade de até 8 na escala de intensidade sísmica.Isto garante que ele permanece operacional e não é afetado por vibrações sísmicas até este nível.

Parâmetro técnico:

ZW8-12


GW9-10
