Interruptor de vácuo de alta tensão de 12 kV 50 Hz GB1984-2003 Com controlador Interruptor de circuito externo com interruptor de gancho

Interruptor de vácuo de alta tensão de 12 kV 50 Hz GB1984-2003 Com controlador Interruptor de circuito externo com interruptor de gancho


Descrição do produto:

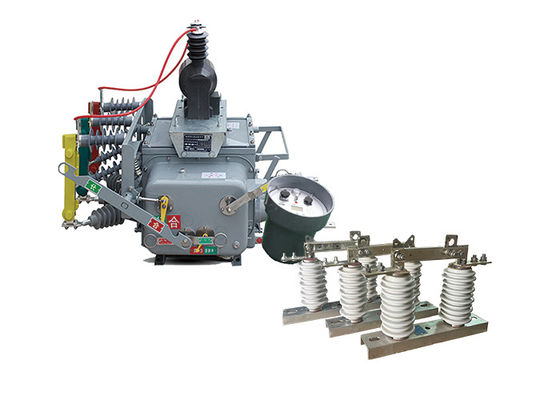

O ZW20-12 ((F) Automatic Vacuum Circuit Breaker é um dispositivo versátil e inteligente que combina as funções de um interruptor de vácuo, interruptor de carga de vácuo, recloser e seccionalizador.É concebido para utilização em redes de distribuição de 10 kV e 13 kV, nomeadamente nas redes eléctricas urbanas e rurais.
Os principais componentes do disjuntor ZW20-12 ((F) incluem um disjuntor de vácuo, um controlador CH-40 e um transformador de tensão externa.O interruptor de vácuo é responsável por interromper e fazer circuitos elétricosO transformador de tensão externa ajuda na medição precisa da tensão para fins de controlo e monitorização.

O interruptor de gancho GW9-10 é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.


Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores de vácuo.



Características do controlador:

Os controladores terminais inteligentes têm funções como proteção, controlo automático, inspecção/pergunta, comunicação e gestão de software.

1Funcionalidade completa:

• Implementar perfeitamente várias funções, tais como proteção de circuitos, controle remoto, alarme e monitoramento remoto.

2- Baixo custo e praticidade:

• Não é necessário qualquer investimento em hardware de comunicação nas redes GSM. Basta comprar um cartão SIM e activar os serviços SMS.

3.Múltiplas medidas de segurança:

• Use telefones celulares designados, criptografe de informações, verificação de senha e outras medidas de segurança.

• O módulo GSM pode especificar um número de telemóvel e só aceita comandos do telemóvel ligado.

• As mensagens de comunicação para o comando remoto e outros comandos são encriptadas.

• Segue um método de controlo remoto pré-configurado-confirmar-executar-verificar para garantir a segurança do controlo do sistema e evitar erros de funcionamento.

4Configuração do sistema simples:

• Não é necessário instalar linhas de comunicação ou de depuração de linhas de comunicação.

• Basta instalar corretamente o terminal de monitorização inteligente SMS, inserir o cartão SIM, definir o número de telemóvel designado e o sistema começará a funcionar.

5Monitorização móvel em qualquer momento, em qualquer lugar:

• A monitorização e visualização em tempo real podem ser realizadas em qualquer local com um sinal, sem a necessidade de pessoal estacionado para a monitorização.




Aplicação:

1Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e de superfície.

2. Data Centers: O switch é utilizado em data centers para garantir uma distribuição de energia e proteção confiáveis para infra-estruturas críticas de TI.Permite uma comutação eficiente da carga e proteção contra falhas elétricas.

3Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

4Projetos de infraestrutura: O interruptor é usado em vários projetos de infraestrutura, como aeroportos, portos marítimos e estádios, para distribuição e proteção confiáveis de energia.

5Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos eléctricos em estações de bombeamento, estações de tratamento,e redes de distribuição.




Características:

1.Forte capacidade de resistência à poluição, resistência a altas e baixas temperaturas, e sem riscos de combustão ou explosão.

2Estrutura totalmente fechada, cheia de gás SF6 no gabinete, excelente desempenho de vedação, adequado para utilização em zonas de alta temperatura e umidade.

3.Equipado com um transformador de corrente (CT) para emitir corrente para o controlador inteligente para análise de informação.e os terminais de ligação podem ser ligados às tomadas de terminais correspondentes.

4O mecanismo de funcionamento é inovador e simples, com uma dimensão reduzida e um peso leve, garantindo uma operação segura e fiável.

5O invólucro exterior tem indicadores visíveis para os estados de "armazenamento de energia", "aberto" e "fechado".




Parâmetros técnicos:

ZW20-12 ((F)
