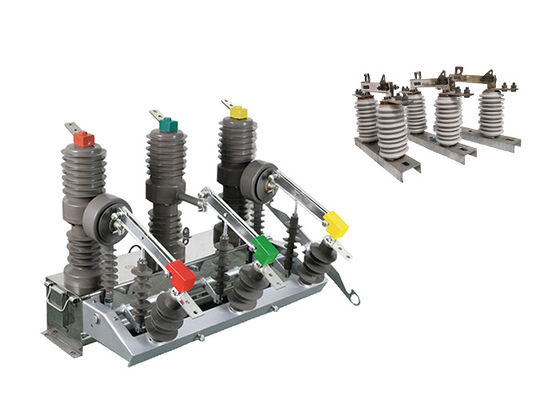

ZW32 12kV HV Automático Disjuntor de vácuo Elétrico AC Demarcação Inteligente Combinando com interruptor de isolamento

ZW32 12kV HV Automático Disjuntor de vácuo Elétrico AC Demarcação Inteligente Combinando com interruptor de isolamento

Descrição do produto:

O disjuntor automático de vácuo da série ZW32 é a tensão nominal do equipamento de distribuição de ar livre de três fases AC 50HZ, sua corrente nominal é de 630A ~ 1250A, curto-corrente é de 20kA.Utilizava principalmente corrente de carga, excesso de correcção e curto-corrente que utilizam sistemas de eletricidade cortados e fechados.É adequado para empresas industriais e de mineração, enquanto o seu objectivo é proteger e controlar o sistema e fácil de adaptar ao local rural e de algumas operações frequentes..

Introdução do controlador:

1.Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação;quando o interruptor é pesado,aceleração automática em caso de falha permanente;

2Fechamento remoto/manual para acelerar o desencadeamento e fechamento recolocando: o utilizador envia energia após a reparação da linha, se esquecer de retirar o interruptor de aterragem, deve acelerar o desencadeamento.

3. Pode ser ajustado três tempos de atraso de recolocação;

4. O circuito de fechamento do salto adota um projeto anti-mal funcionamento e tem função anti-salto;

5. A corrente de sequência zero pode distinguir entre falhas dentro e fora da zona;

6O interruptor de controlo remoto é concebido para evitar uma má operação.

Características:

1Estrutura totalmente fechada de tipo pilar de três fases com elevado desempenho de vedação.

A. Desempenho de quebra estável e fiável, sem riscos de combustão ou explosão; sem manutenção, de tamanho pequeno, leve e longa vida útil.

B. Forte desempenho na prevenção da umidade e do orvalho, especialmente adequado para utilização em zonas frias ou úmidas.

C. Materiais importados com bom desempenho de isolamento, resistência a altas temperaturas, resistência a UV e resistência ao envelhecimento.

2Mecanismo de funcionamento de mola miniaturizado eficiente e fiável.

A. O motor de armazenamento de energia tem um baixo consumo de energia para as operações de abertura e fechamento; o mecanismo adota um método de transmissão direta com menos componentes, resultando em alta fiabilidade.

B. O mecanismo de funcionamento é colocado numa caixa selada para evitar eficazmente a ferrugem e melhorar a fiabilidade do mecanismo.

3.Control conveniente e flexível e desempenho de combinação livre.

A. Pode ser operado manualmente para quebrar ou operado eletricamente para abrir e fechar, bem como controlado remotamente a partir de um local remoto.

B. Pode ser emparelhado com um controlador inteligente para obter automação de distribuição ou combinado com um controlador de recolocação para formar um recolocador ou seccionador automático.

C. Pode ser equipado com transformadores de corrente de duas ou três fases para protecção contra sobrecorrência ou curto-circuito.

D. Pode fornecer sinais de aquisição de corrente para controladores inteligentes e pode ser equipado com transformadores de corrente de medição de acordo com os requisitos do utilizador.

E. Pode ser equipado com um interruptor de isolamento de bloqueio trifásico com um dispositivo de bloqueio anti-mal funcionamento incorporado;Também pode ser instalado com isoladores de pilares de arrester de sobretensão para fácil manutenção.

Vantagem:

1.Concepção compacta: O disjuntor de vácuo ZW32-12 é projetado com um tamanho pequeno, permitindo um uso eficiente do espaço nas instalações elétricas.O seu design compacto torna-o adequado para instalações onde o espaço é limitado, como em subestações compactas ou salas de comutadores.

2.Construção leve: O disjuntor ZW32-12 é construído com materiais leves, o que reduz o seu peso total.,e instalar, minimizando o esforço físico necessário durante os procedimentos de instalação e manutenção.

3Função sem manutenção: O disjuntor a vácuo ZW32-12 é concebido para funcionar sem manutenção.que não exijam manutenção ou substituição regular de meios de extinção de arcoEsta característica reduz a necessidade de actividades de manutenção de rotina, poupando tempo e recursos.

4Medidas anticondensação: O disjuntor ZW32-12 incorpora medidas anticondensação para evitar o acúmulo de umidade e a condensação no interior do equipamento.Estas medidas podem incluir a utilização de materiais resistentes à humidade, técnicas de vedação e sistemas de ventilação para garantir uma operação fiável mesmo em ambientes úmidos.

5Resistência a condições climáticas adversas e ambientes sujos: O disjuntor ZW32-12 foi projetado para suportar condições climáticas adversas e ambientes sujos.É construído com materiais robustos e revestimentos protetores que fornecem resistência à umidadeIsto garante a fiabilidade e o desempenho do disjuntor, mesmo em ambientes externos ou industriais desafiadores.

Aplicação:

1Sistemas de energia renovável: O disjuntor de vácuo ZW32-12 é comumente utilizado em sistemas de energia renovável, como usinas solares e parques eólicos.Proporciona protecção e controlo da distribuição da energia gerada a partir de fontes renováveis, assegurando um funcionamento eficiente e fiável do sistema.
2Centros de dados: Com a crescente demanda por centros de dados, o disjuntor de vácuo desempenha um papel vital na proteção da infraestrutura elétrica crítica.Protege os sistemas de distribuição de energia dentro dos centros de dados, evitando possíveis danos causados por falhas e assegurando a alimentação ininterrupta dos equipamentos sensíveis.
3.Hospitais e instalações de saúde: O disjuntor de vácuo ZW32-12 é usado em hospitais e instalações de saúde para proteger sistemas elétricos e equipamentos médicos.Fornece interrupção de circuito confiável e proteções contra riscos potenciais, assegurando o funcionamento contínuo dos serviços médicos essenciais.
4Edifícios comerciais e residenciais: O disjuntor de vácuo encontra aplicação em edifícios comerciais e residenciais para distribuição e protecção eléctrica.Garante a segurança dos sistemas eléctricos, evitando sobrecargas e curto-circuitos e minimizando o risco de incêndios eléctricos.
5Sistemas ferroviários: O disjuntor de vácuo ZW32-12 é também utilizado em sistemas ferroviários para protecção e controlo de instalações eléctricas, incluindo sistemas de sinalização, alimentação de energia de tracção,e subestaçõesAssegura a operação segura e fiável da infra-estrutura ferroviária, contribuindo para a eficiência e o desempenho globais do sistema.
6Indústria do petróleo e do gás: O disjuntor de vácuo é utilizado na indústria do petróleo e do gás para proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.Assegura uma operação segura em ambientes perigosos e protege contra eventuais falhas elétricas.

Parâmetro técnico:

Ele vai dobrar o efeito usando quando os interruptores usamd com desconector de isolamento.
