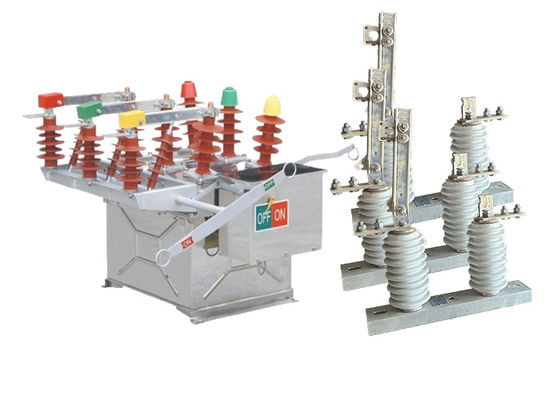

Descrição do produto:

O disjuntor de vácuo AC de alta tensão externo ZW8-12 é um tipo de interruptor elétrico comumente usado em sistemas de transmissão e distribuição de energia.É concebido para funcionar em ambientes exteriores e é classificado para uma tensão máxima de 12 kV e uma frequência de 50 Hz.

A função principal do disjuntor ZW8-12 é interromper o fluxo de corrente elétrica em caso de sobrecarga ou falha de curto-circuito.Isto ajuda a proteger o equipamento elétrico a jusante dos danos e a evitar quedas de energia.

O disjuntor ZW8-12 é particularmente adequado para utilização em sistemas de distribuição de redes eléctricas urbanas e rurais a 10 kV.É um produto maduro e confiável que tem sido amplamente utilizado na indústria de energia por muitos anos.

Uma das principais vantagens do disjuntor ZW8-12 é o uso de interruptores de vácuo.Os interruptores de vácuo são altamente eficientes na interrupção de correntes elétricas e são conhecidos por sua longa vida útil e baixa necessidade de manutençãoIsto torna o disjuntor ZW8-12 uma solução econômica e confiável para o sistema de distribuição de energia

Os interruptores de desconexão externos GW9-10 desempenham um papel crucial nos sistemas de transmissão e distribuição de energia de alta tensão.Com um diâmetro superior a 50 mm, assegurando a segurança dos trabalhadores que executam tarefas no sistema.

A função principal de um interruptor de desconexão exterior é isolar o circuito da fonte de alimentação.Isto é conseguido através de um poste rotativo que controla a abertura e fechamento da lâmina do interruptor ou contato. Ao girar o poste, a lâmina pode ser ligada ou desligada, conectando ou desconectando efetivamente o circuito.que permitam aos operadores determinar facilmente se o circuito está ligado ou desligado.

A segurança do operador é de primordial importância quando se trata de sistemas de alta tensão.como fibra de vidro ou materiais compósitosEsta escolha de materiais garante que o poste fornece isolamento contra a alta tensão presente no sistema, protegendo o operador de choque elétrico durante a operação do interruptor.

Os interruptores de desconexão externos estão disponíveis em diferentes projetos e tamanhos para acomodar as classificações de tensão e corrente dos circuitos que controlam.Eles são comumente instalados em postes ou estruturas em ambientes externos para fácil acessibilidade e operaçãoQuando utilizados em conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção..

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Características:

1O disjuntor de vácuo AC de alta tensão externo ZW8-12 possui uma capacidade de anti-poluição melhorada, com isolamento interno projetado para isolamento de compostos de ar e resina epoxi.Este sistema de isolamento ajuda a proteger o disjuntor de poluentes ambientais, assegurando o seu funcionamento fiável mesmo em condições exteriores poluídas ou adversas.

2O disjuntor ZW8-12 está equipado com um mecanismo de operação de armazenamento de energia do míssil.permitir operações de mudança rápidas e fiáveisO mecanismo de armazenamento de energia do míssil melhora o desempenho geral e a fiabilidade do disjuntor.

3O disjuntor ZW8-12 pode ser configurado com um interruptor de separação unilateral (lado esquerdo) ou bidirecional, juntamente com um PT externo (Transformador de Potencial).Esta flexibilidade permite opções de instalação versáteis com base em requisitos específicos do sistemaO interruptor de separação de um ou dois lados permite o fácil isolamento do disjuntor do sistema de energia, enquanto o PT externo facilita a medição e monitoramento precisos da tensão.


Colocação:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Estrutura:

1Interruptor de vácuo: O interruptor de vácuo é o coração do disjuntor. Ele consiste em um contato fixo e um contato móvel selado dentro de uma câmara de vácuo.,O papel do interruptor de vácuo é extinguir o arco e fornecer uma interrupção confiável da corrente.

2Mecanismo de funcionamento: O interruptor é equipado com um mecanismo de funcionamento responsável pela abertura e fechamento dos contatos.mecanismo hidráulicoO mecanismo de funcionamento assegura um funcionamento suave e fiável do disjuntor.

3.Cabina de isolamento: O disjuntor está alojado em uma caixa de isolamento, que fornece proteção contra fatores externos como umidade, poeira e contaminantes.O gabinete é tipicamente feito de materiais isolantes de alta qualidade para manter a resistência dielétrica e as propriedades de isolamento necessárias.

4Sistema de controlo e protecção: O disjuntor ZW8-12 incorpora um sistema de controlo e protecção para monitorizar e controlar o seu funcionamento.e dispositivos de controlo para detectar condições anormais, fornecer entrada de sinal e iniciar a abertura ou fechamento do interruptor.

5.Terminais de ligação: O disjuntor tem terminais de ligação para as ligações elétricas de entrada e saída. Estes terminais permitem a ligação de cabos de alimentação ou barras de ligação,que permitem o fluxo de corrente através do disjuntor.

6.Componentes auxiliares e de controlo: podem estar presentes no interruptor componentes auxiliares e de controlo adicionais para melhorar a sua funcionalidade.Transformadores de tensão, transformadores de corrente e outros acessórios necessários para a monitorização, medição e controlo dos parâmetros eléctricos.

Vantagem:

1É equipado com um mecanismo de operação com armazenamento de energia de mola do tipo CT23, com capacidade de armazenamento de energia, de abertura e fechamento por motor ou manual.

2.ZW8-12G consiste em ZW8-12 interruptor e isolador, chamado interruptor combinado, pode ser usado como seccionador.

3A estrutura do interruptor é de três fases montadas num reservatório, câmara de apagamento de arco de vácuo de três fases encerrada num reservatório de metal, material de isolamento entre as fases e para cada fase feito de SMC.

4- Desempenho fiável e elevada resistência isolante.

Aplicação:

1Distribuição de energia: os disjuntores de vácuo externos são amplamente utilizados em sistemas de distribuição de energia para ligar e proteger transformadores de distribuição, alimentadores e outros equipamentos.Eles são normalmente instalados em postes externos, subestações e equipamentos de comutação.

2.Energia renovável em escala de utilidade pública: os disjuntores de vácuo externos são utilizados em projetos de energia renovável em escala de utilidade pública, como parques eólicos e solares, para alternar e proteger inversores e outros equipamentos.

3Sistemas ferroviários: os disjuntores de vácuo externos são utilizados em sistemas ferroviários, tais como sistemas de sinalização e infra-estruturas ferroviárias, para ligar e proteger equipamentos elétricos.

4Operações de mineração: Os disjuntores de vácuo externos são usados em operações de mineração para alternar e proteger equipamentos elétricos em ambientes externos adversos.

5Indústria do petróleo e do gás: os disjuntores de vácuo externos são usados na indústria do petróleo e do gás para ligar e proteger equipamentos elétricos, como bombas, compressores e tubulações.

Parâmetro técnico:

ZW8-12
