Descrição do produto:

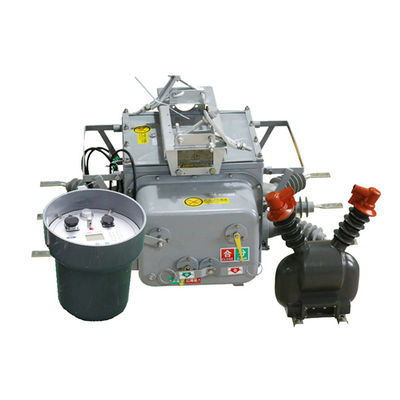

O disjuntor automático de vácuo ZW20-12 ((F) é um tipo de interruptor de alta tensão exterior AC 50Hz de três fases projetado principalmente para uso em redes de distribuição ao ar livre de 10 kV rurais e urbanas.Serve para lidar com a corrente de carga, corrente de sobrecarga, corrente de curto-circuito e cenários similares.
O disjuntor tem uma estrutura de caixa comum de três fases, constituída por vários componentes, incluindo um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação,E uma concha.Estes componentes trabalham em conjunto para garantir o funcionamento eficiente e seguro do disjuntor.
Além disso, o disjuntor ZW20-12 ((F) está equipado com terminais remotos inteligentes que suportam várias aplicações de automação de distribuição, permitindo capacidades de controle e monitoramento aprimoradas.
Além disso, há outra variante deste disjuntor chamado ZW20-12(Z), que é um disjuntor de ar de alta tensão AC inteligente para o exterior.permitir a comunicação através de mensagens de texto.
Além disso, o interruptor ZW20-12 ((F) pode ser combinado com um controlador de interruptor de divisão para formar um sistema de interruptor de ar verdadeiro de alta voltagem AC de divisão externa.Esta combinação aumenta a funcionalidade e versatilidade do disjuntor, proporcionando capacidades de controlo e protecção mais abrangentes.



Características do controlador:

1O sistema de interruptor de circuito pode ser equipado com uma interface de comunicação 485/232, permitindo uma comunicação conveniente e troca de dados com dispositivos externos.Pode realizar monitoramento de longa distância utilizando fibra óptica ou tecnologias de comunicação sem fioEstas opções de comunicação permitem um controlo e controlo eficientes do sistema de disjuntores a partir de locais remotos.
2.Em caso de avaria permanente, o sistema de interruptor activa automaticamente a sua função de aceleração para arranque. Esta funcionalidade assegura um arranque rápido e eficaz do interruptor,Ajudar a prevenir novos danos ou riscos causados pela falha.
3O sistema de interruptor de circuito suporta tanto o controle remoto quanto o recolocamento manual com capacidade de aceleração a partida.Se o usuário restaurar a energia para a linha após repará-lo, mas se esquece de remover o interruptor de faca de aterramento, o sistema acelerará automaticamente para acelerar como precaução de segurança.
4O tempo de atraso para o recolocamento pode ser ajustado para as três tentativas de recolocamento.
5.O circuito de arranque/reclusão do sistema de interruptores é concebido para evitar operações falsas.Este projeto garante que o sistema responda com precisão a falhas ou anormalidades reais, minimizando a ocorrência de ações desnecessárias ou incorretas de desencadeamento ou recolocaçãoIncorpora também funcionalidades anti-reclosure para melhorar a segurança e a fiabilidade do sistema.
6A capacidade do sistema de medir a corrente de sequência zero permite-lhe distinguir entre falhas que ocorrem dentro da zona protegida e as que se originam de fora da zona.Esta diferenciação ajuda a identificar a localização exacta das falhas e permite tomar medidas adequadas para isolar falhas e proteger o sistema..
7.A função de arranque/recolocação do sistema de interruptores de circuito é concebida para evitar operações falsas.Este projeto garante que os comandos remotos para acionamento ou recolocação sejam executados com precisão e confiabilidade, reduzindo o risco de operações incorretas ou não intencionais que possam comprometer a segurança ou a estabilidade do sistema.




Características:

1 Forte resistência à impureza, elevada resistência a altas e baixas temperaturas, sem perigo de combustão e explosão.

2 estrutura totalmente fechada, a caixa cheia de gás SF6, boa vedação, adequada para zonas de alta temperatura e umidade.

3 integrado CT, corrente de saída para o dispositivo de controlo inteligente para análise de informação, e a relação pode ser ajustada, o terminal de ligação ligado ao terminal correspondente.

O mecanismo de funcionamento é novo, simples, de pequena dimensão, leve, de funcionamento seguro e fiável.

5 A concha indica de modo proeminente os estados de "armazenamento de energia", "pontos" e "combinados".



Estrutura:

1O dispositivo de protecção e monitorização do relé baseado num microcomputador serve de controlador para o sistema de interruptores.Utiliza tecnologia avançada de microcomputadores para fornecer funções precisas e eficientes de proteção e monitorização do relé.

2O controlador é concebido com uma resistência climática robusta, que lhe permite resistir a várias condições ambientais.assegurar um funcionamento fiável mesmo em ambientes úmidos ou úmidos.

3.Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação. Estes conectores oferecem um elevado nível de estabilidade e durabilidade,assegurar a comunicação e a funcionalidade adequadas entre o controlador e o interruptor.

4O controlador possui uma excelente fiabilidade de ligação, minimizando o risco de perda ou interrupção do sinal, mantendo um elevado nível de protecção,salvaguardar a integridade e a precisão do sistema de proteção e monitorização do relé.

Condições ambientais:

1 temperatura do ar ambiente: -40 ° C ~ + 70 ° C;

2 Altitude: não superior a 3000 m

3 O ar ambiente pode estar contaminado por poeira, fumaça, gases corrosivos, vapor ou sal. Nível de contaminação: Classe IV:

4 Velocidade do vento não superior a 34 m / s (equivalente a 700 Pa na superfície do cilindro);

5 A vibração ou o movimento do solo provenientes de fora do equipamento de comutação e controlo é insignificante;

6 A amplitude da interferência electromagnética induzida no sistema secundário não excede 1,6 kV.




Parâmetros técnicos:

Parâmetro técnico do controlador:
