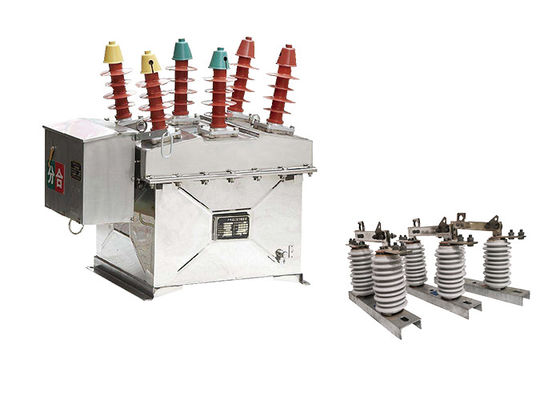

Interruptor automático de vácuo montado em poste 630A/1250A Interruptor inteligente de carga de vácuo externo

Interruptor automático de vácuo montado em poste 630A/1250A Interruptor inteligente de carga de vácuo externo

Descrição do produto:

O disjuntor automático de vácuo ZW8-12 foi concebido para cumprir as normas internacionais e é fabricado utilizando tecnologias avançadas.com uma tensão nominal de até 630 A,, e uma corrente de corte de curto-circuito de até 20 kA.

O disjuntor é composto por vários componentes-chave, incluindo o interruptor de vácuo, o mecanismo de operação e o sistema de controle.O interruptor de vácuo é o coração do disjuntor e é responsável por interromper a corrente elétricaÉ concebido para funcionar no vácuo, o que ajuda a evitar o arco e garante uma operação fiável.

O mecanismo de funcionamento é responsável pela abertura e fechamento do disjuntor e pode ser operado manualmente ou eletricamente.O sistema de controlo monitora o disjuntor e fornece feedback ao operador, permitindo-lhes monitorizar o estado do disjuntor e detectar eventuais falhas.

O disjuntor ZW8-12 é projetado para ser altamente confiável e requer manutenção mínima.que o tornam adequado para utilização numa ampla gama de aplicações.

Características:

Função de protecção do microcomputador

1Tem uma função de protecção contra a corrente em três fases: travagem rápida, travagem rápida com tempo limitado e protecção contra a sobrecorrência.

2.Configuração flexível das características de tempo rápido e lento.

3Os utilizadores podem definir os valores de protecção e os atrasos.

Função de recolocação

1. Podem ser definidas até três operações de recolocação.

2Os utilizadores podem escolher livremente o número de operações de recolocação e os diferentes intervalos de recolocação.

3Tem funções de aceleração antes do recolocamento, aceleração após o recolocamento e seleção de coordenação sequencial.

Função de reconstrução da rede

1.Incluem bloqueio de saída de baixa tensão, recolocação automática, recolocação de curta duração, recolocação contínua, recolocação de baixa tensão, reinicialização automática, activação de curta duração do valor de proteção de espera,e ativação contínua do valor de proteção de espera.

2O controlo inteligente distribuído pode ser realizado de acordo com a função pré-definida durante a operação da rede de anéis.

3Quando ocorre uma falha na rede, ele limpa automaticamente a falha, isola a área de falha, transfere energia automaticamente e restaura a energia para a área não falha.

Função de medição

1Regista voltagem, corrente e outros dados operacionais, bem como registos de eventos.

Função FTU

1. Pode atingir quatro funções remotas de controlo remoto, telemetria, sinalização remota e ajuste remoto.

2Inclui controlo remoto, monitorização remota de vários estados, exibição remota de vários valores de medição e registos de eventos e ajuste remoto de vários valores definidos.

Interface e protocolo de comunicação

O controlador é equipado com uma interface de dados e um protocolo de comunicação remota padrão, suportando vários métodos de comunicação, como fibra, com fio e sem fio,que serve como terminal remoto no sistema de automação de distribuição de energia.

Função de controlo remoto

Pode ser equipado com um comando remoto sem fios para realizar operações remotas de abertura e fechamento a curta distância, com funcionamento seguro e fiável.

Bateria de reserva

1Pode ser equipado com uma bateria de reserva para manter o funcionamento normal durante 12 horas após a perda de CA.

Função de proteção da comutação de potência dupla

1. Tem controlo mútuo de potência dupla, com função automática de retardo de recolocação no momento da ligação e função automática de retardo de viagem no momento da desligação.

2O lado de saída tem a função de não se fechar quando há eletricidade, e as duas posições do interruptor estão interligadas.


Estrutura:

1Tecnologia de moldagem por estiramento único baseada em molde: a cobertura superior do invólucro é fabricada utilizando tecnologia avançada de moldagem por estiramento único,que assegura um elevado nível de resistência mecânicaA tecnologia também facilita a instalação fácil, além disso, o gabinete é resistente à ferrugem e à corrosão.Os utilizadores têm a opção de escolher entre o tratamento de pulverização de chapas de aço inoxidável ou de alta qualidade.

2Interruptor de desconexão (opcional): O disjuntor de vácuo ZW32-12 oferece uma função de interruptor de desconexão opcional. Este interruptor é projetado especificamente com base na unidade do corpo do interruptor ZW8.Ele serve como um ponto de desconexão conveniente e claramente visível durante a manutenção da linha de distribuiçãoPara evitar erros de funcionamento, é incorporado um dispositivo de bloqueio mecânico entre o interruptor de desconexão e o disjuntor.Isto garante uma maior segurança e minimiza o risco de operações acidentais.

Condição:

1.Temperatura ambiente: -40°C~+70°C (temperatura média diária não superior a +40°C)

2.Altitude: > 1000 m (máximo 3000 m)

3.Umidade Ambiental:Umidade relativa média diária não superior a 95%, média relativa mensal

4Nível de poluição: Nível IV

5.Velocidade máxima do vento: 700 Pa (equivalente a velocidade do vento 35 m/s)

6Intensidade do terremoto: nível 8.

Parâmetro técnico:
