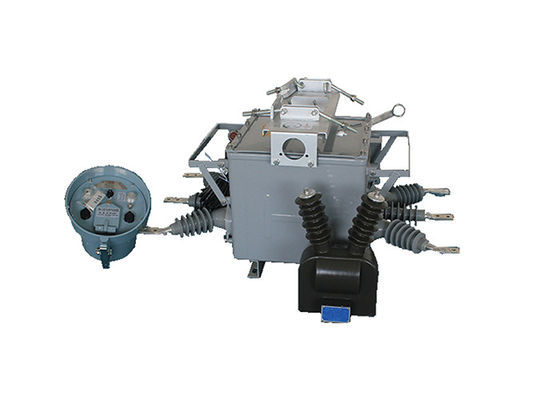

Três fases Vcb Outdoor AC Automático Vacuum Circuit Breaker aço inoxidável com controlador inteligente

Três fases Vcb Outdoor AC Automático Vacuum Circuit Breaker aço inoxidável com controlador inteligente

Descrição do produto:

O disjuntor automático de vácuo ZW20-12 ((F) é especificamente concebido para utilização ao ar livre em redes de distribuição de 10 kV rurais e urbanas.É capaz de lidar com vários cenários, tais como corrente de carga, corrente de sobrecarga e corrente de curto-circuito.
O disjuntor apresenta uma estrutura de caixa comum de três fases, que inclui componentes essenciais como o mecanismo de operação, circuito condutor, sistema de isolamento, elemento de vedação e casca.Estes componentes trabalham em harmonia para garantir o funcionamento eficiente e seguro do disjuntor.
Para melhorar ainda mais as capacidades de controlo e monitorização, o interruptor ZW20-12 ((F) está equipado com terminais remotos inteligentes.Estes terminais permitem a integração com aplicações de automação de distribuição, permitindo o controlo remoto e a monitorização em tempo real do disjuntor.
Além da variante ZW20-12 ((F), há outra opção disponível chamada ZW20-12 ((Z).Esta variante é um interruptor de ar externo inteligente de alta tensão AC que incorpora uma função de mensagem curta GSMEsta funcionalidade permite a comunicação através de mensagens de texto, proporcionando um meio adicional de controlo e comunicação para o interruptor.

Além disso, o interruptor ZW20-12 ((F) pode ser combinado com um controlador de interruptor de divisão para criar um sistema de interruptor de ar verdadeiro de alta voltagem AC de divisão externa.Esta combinação aumenta a funcionalidade geral e versatilidade do disjuntor, oferecendo capacidades de controlo e protecção abrangentes.



Características do controlador:

1. Pode ser equipado com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; recolocando aceleração função: quando o interruptor é pesado

2Aceleração automática em caso de falha permanente

3O controlo remoto / fechamento manual acelera o desencadeamento e o fechamento do fechamento: se o utilizador revisar a linha e transmitir electricidade, se esquecer de retirar o freio de faca de aterramento,A viagem deve ser acelerada.

4O tempo de atraso de três encerramentos pode ser ajustado.

5O circuito de arranque adota o projeto de anti-mal funcionamento e tem a função de evitar saltos.

6A corrente de sequência zero pode falhar dentro e fora da zona.

7A abertura e o fechamento do comando remoto adotam o desenho de prevenção de mau funcionamento.




Características:

1O disjuntor automático de vácuo ZW20-12F demonstra uma robusta capacidade de resistência à poluição.garantir um desempenho fiável mesmo em condições poluídasO interruptor de circuito não apresenta riscos de combustão ou explosão.melhorar a segurança global.

2Com uma estrutura totalmente fechada, o disjuntor é preenchido com gás SF6 dentro do gabinete.tornando-o adequado para utilização em zonas de alta temperatura e umidadeO invólucro selado protege os componentes internos dos elementos externos, garantindo um desempenho e uma longevidade ótimos.

3O disjuntor é equipado com um transformador de corrente (CT) que transmite corrente para o controlador inteligente para análise de informação.permitindo flexibilidade na configuração do sistemaOs terminais de ligação podem ser facilmente ligados às tomadas de terminais correspondentes, facilitando processos de instalação e manutenção convenientes.

4O mecanismo de funcionamento do disjuntor é inovador e simples, resultando num tamanho compacto e uma construção leve.Minimizar o risco de avaria ou falhaO tamanho compacto também contribui para a poupança de espaço na instalação e na facilidade de manuseio.

5O invólucro externo do interruptor apresenta indicadores visíveis para os estados "armazenamento de energia", "aberto" e "fechado".permitindo uma fácil identificação do estado operacional do disjuntorEste feedback visual melhora a eficiência operacional e assegura uma monitorização precisa do estado do disjuntor.

Estrutura:

1O dispositivo de protecção e monitorização do relé baseado num microcomputador serve de controlador para o sistema de interruptores.Utiliza tecnologia avançada de microcomputadores para fornecer funções precisas e eficientes de proteção e monitorização do relé.

2O controlador é concebido com uma resistência climática robusta, que lhe permite resistir a várias condições ambientais.assegurar um funcionamento fiável mesmo em ambientes úmidos ou úmidos.

3.Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação. Estes conectores oferecem um elevado nível de estabilidade e durabilidade,assegurar a comunicação e a funcionalidade adequadas entre o controlador e o interruptor.

4O controlador possui uma excelente fiabilidade de ligação, minimizando o risco de perda ou interrupção do sinal, mantendo um elevado nível de protecção,salvaguardar a integridade e a precisão do sistema de proteção e monitorização do relé.

Condições ambientais:

1Altitude: 2000 metros.

2.Temperatura ambiente:ao ar livre -30°C~+55°C

A temperatura média anual mais elevada é de 20°C

A temperatura média máxima diária é de 30°C

3Humidade relativa: 95% (~ 25°C)

4Capacidade sísmica: aceleração no nível do solo 0,3 g

Aceleração vertical do solo 0,15 g

Enquanto agem para três ondas senoidais

Fator de segurança 1.67

5Intensidade sísmica: 7 graus.

6. Diferença máxima de temperatura diária:25°C

7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre

8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência




Parâmetros técnicos:

Parâmetro técnico do controlador:
