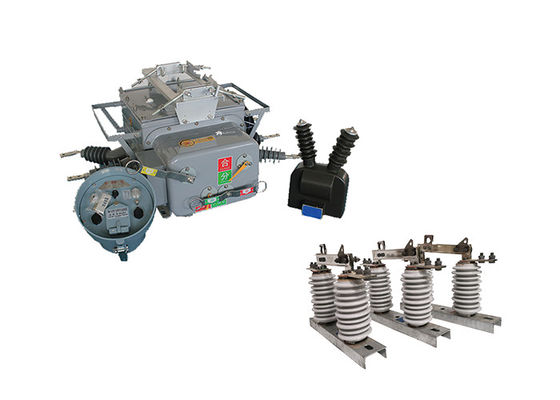

ZW20-12(F) Interruptor elétrico de vácuo externo de 180 kg com desconector de isolamento de porcelana

ZW20-12(F) Interruptor elétrico de vácuo externo de 180 kg com desconector de isolamento de porcelana

Descrição do produto:


O ZW20-12(F) Outdoor Vacuum Circuit Breaker é um dispositivo versátil e inteligente que combina as funções de um interruptor de vácuo, interruptor de carga de vácuo, recloser e seccionalizador.É concebido para utilização em redes de distribuição de 10 kV e 13 kV, nomeadamente nas redes eléctricas urbanas e rurais.
Os principais componentes do disjuntor ZW20-12 ((F) incluem um disjuntor de vácuo, um controlador CH-40 e um transformador de tensão externa.O interruptor de vácuo é responsável por interromper e fazer circuitos elétricosO transformador de tensão externa ajuda na medição precisa da tensão para fins de controlo e monitorização.



Características do controlador:

1.Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação;quando o interruptor é pesado,aceleração automática em caso de falha permanente;
2- Interruptor remoto, deve acelerar o arranque.
3.Tres reclosin / fechamento manual para acelerar o tropeço, e fechamento reclosing: O usuário envia energia após o reparo da linha, se ele esquecer de remover o tempo de atraso de aterramento g pode ser ajustado;
4. O circuito de fechamento do salto adota um projeto anti-mal funcionamento e tem função anti-salto;
5. A corrente de sequência zero pode distinguir entre falhas dentro e fora da zona;
6O interruptor de controlo remoto é concebido para evitar uma má operação.



Aplicação:


1.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.
2Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.
3Interruptor de limite: nas linhas de ramificação da fonte de alimentação, o disjuntor ZW20-12 ((F) pode funcionar como um interruptor de limite ou "cão de guarda"." Ajuda a monitorizar e proteger a linha de ramificação contra falhas e condições anormais.
4.Recloser e seccionador: O disjuntor pode funcionar como recloser e seccionador em redes aéreas de distribuição.Restaura automaticamente a energia após falhas temporárias e isola as secções defeituosas para minimizar o impacto das interrupções.



Condições ambientais:

1Altitude: 2000 metros.
2.Temperatura ambiente:ao ar livre -30°C~+55°C
A temperatura média anual mais elevada é de 20°C
A temperatura média máxima diária é de 30°C
3Humidade relativa: 95% (~ 25°C)
4Capacidade sísmica: aceleração no nível do solo 0,3 g
Aceleração vertical do solo 0,15 g
Enquanto agem para três ondas senoidais
Fator de segurança 1.67
5Intensidade sísmica: 7 graus.
6. Diferença máxima de temperatura diária:25°C
7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre
8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência



Parâmetros técnicos:



Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.
