Isolador de energia AC de alta tensão Desconectar interruptor Isolador cerâmico de fase única Desconectar interruptor operado por gancho

Isolador de energia AC de alta tensão Desconectar interruptor Isolador cerâmico de fase única Desconectar interruptor operado por gancho

Descrição do produto:

O isolador elétrico de alta tensão, também conhecido como interruptor de desconexão ou interruptor de isolamento, é um componente essencial dos sistemas de energia de alta tensão.Serve para desconectar ou isolar uma secção específica de um circuito elétrico da sua fonte de alimentação.

A função principal do interruptor de isolamento de alta tensão é interromper fisicamente o circuito elétrico, criando uma separação entre o equipamento e a fonte de energia.Esta desconexão e isolamento permitem que o pessoal de manutenção trabalhe com segurança no equipamento sem o risco de choque elétrico.

Ao contrário de um disjuntor a vácuo, o isolador elétrico de alta tensão não fornece capacidades de apagamento de arco.Não é concebido para interromper ou extinguir arcos eléctricos que possam ocorrer durante a comutação de circuitos ou condições de falha.

Nos sistemas de energia de alta tensão, o isolador elétrico de alta tensão é frequentemente coordenado com um disjuntor de vácuo.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é operado para isolar fisicamente o circuito e indicar visualmente a desconexão.

O isolador elétrico de alta tensão desempenha um papel fundamental na segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e criar uma lacuna de ar visívelEsta acção confirma que o equipamento está desactivado e seguro para actividades de manutenção.

Operação:

1 Preparação: Antes de operar o interruptor, o circuito deve ser desligado e adequadamente ligado à terra para evitar quaisquer riscos elétricos.O interruptor deve ser inspecionado para detectar quaisquer sinais de danos ou desgaste.
2 Fechamento do interruptor: para fechar o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição fechada.permitindo o fluxo de corrente através do circuito.
3 Abertura do interruptor: para abrir o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição aberta.Interrupção do fluxo de corrente.
4 Gestão do arco: quando o interruptor é aberto, pode ocorrer um arco elétrico entre os contactos, o que pode ser perigoso e causar danos ao interruptor.O interruptor pode ser equipado com dispositivos como parafusos de arco ou bobinas de explosão.
5 Segurança: Os operadores de interruptores de desconexão de alta tensão devem seguir procedimentos de segurança adequados para evitar riscos eléctricos.e seguindo os procedimentos de bloqueio/etiquetação.

Estrutura:

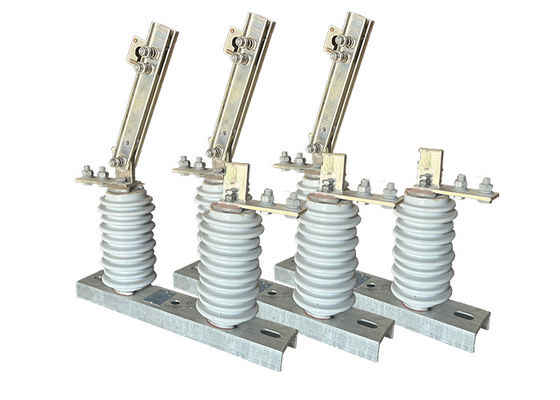

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contacto pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia por si só devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.

Riscos de segurança

1 Choque eléctrico: os interruptores de desconexão de alta tensão podem produzir um choque eléctrico potencialmente letal se não forem manuseados adequadamente.Isto pode ocorrer se o interruptor não for adequadamente isolado antes de ser aberto ou se houver uma falha no equipamento.

2Arc flash: Quando os interruptores de desconexão de alta tensão são abertos, pode ocorrer um arco flash, que pode liberar uma quantidade significativa de energia na forma de calor, luz e pressão.lesão ocular, e outras lesões.

3Falta de equipamento: os interruptores de desconexão de alta tensão podem falhar se não forem devidamente mantidos ou se estiverem sobrecarregados, o que pode provocar danos ao equipamento, incêndios elétricos e outros riscos.

4Perigos ambientais: os interruptores de desconexão de alta tensão estão frequentemente localizados em ambientes exteriores, onde podem ser expostos a condições meteorológicas extremas, como ventos fortes, chuvas fortes,e os relâmpagosEstas condições podem criar riscos adicionais para a segurança do pessoal que opera ou mantém o equipamento.

P.S.

Para minimizar os riscos associados aos interruptores de desconexão de alta tensão, é importante seguir procedimentos de segurança adequados, incluindo o uso de equipamentos de proteção individual adequados,Seguindo os procedimentos de bloqueio e de retirada, e garantir que apenas pessoal qualificado e treinado é autorizado a operar e manter o equipamento.A manutenção e os ensaios regulares dos equipamentos podem também ajudar a reduzir o risco de avaria dos equipamentos e outros perigos.

Aplicação:
