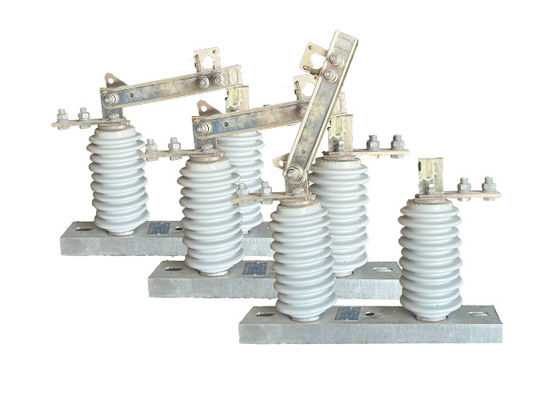

Série GW9 Desconectador automático de gancho 630A Função de sobrecarga Isolador elétrico industrial de alta tensão

Série GW9 Desconectador automático de gancho 630A Função de sobrecarga Isolador elétrico industrial de alta tensão

Descrição do produto:

Isolador Elétrico de Alta Tensão é um tipo de interruptor elétrico usado em sistemas de energia para isolar um circuito do resto do sistema para fins de manutenção ou segurança.O termo "vertical" refere-se à orientação do isolador, que é montado verticalmente numa estrutura de suporte.

Os isoladores elétricos de alta tensão são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para trabalhos de manutenção ou reparação.Eles são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais ao ar livre.

Os isoladores elétricos de alta tensão consistem tipicamente num conjunto de contatos estacionários e móveis que são separados por uma lacuna de ar.Os contatos estão em contacto uns com os outros.Quando o isolador é aberto, os contatos são separados.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.

Os isoladores elétricos de alta tensão são um componente importante da segurança e fiabilidade do sistema de energia e são concebidos para funcionar em uma variedade de condições ambientais.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.

Características:

1.Alta tensão: os interruptores de isolamento de alta tensão são projetados para suportar altos níveis de tensão, normalmente variando de vários milhares de volts a várias centenas de milhares de volts.

2Construção robusta: os interruptores de isolamento de alta tensão são tipicamente feitos de materiais que são altamente resistentes ao arco elétrico, à corrosão e a outras formas de danos, como porcelana ou polímero.

3.Arc Chutes: Muitos interruptores de isolamento de alta tensão são projetados com arc chutes, que ajudam a dissipar o calor gerado pelo arco elétrico e evitar danos ao interruptor.

4Interruptor de terra: Alguns interruptores de isolamento de alta tensão são equipados com um interruptor de terra, que fornece um nível adicional de segurança ao aterrar a seção isolada do circuito.

5Mecanismo de bloqueio: Para evitar o fechamento acidental do interruptor durante os trabalhos de manutenção,Muitos interruptores de isolamento de alta tensão são equipados com um mecanismo de bloqueio que impede que o interruptor seja fechado até que todos os procedimentos de segurança tenham sido seguidos.

6Indicadores visuais: os interruptores de isolamento de alta tensão podem também incluir indicadores visuais, tais como luzes ou sinalizadores,que indiquem claramente se o interruptor está na posição aberta ou fechada.

Aplicação:

1Manutenção e reparação: O interruptor de desconexão é usado para isolar uma seção da linha de energia para fins de manutenção ou reparação.Isto permite que o pessoal de manutenção trabalhe com segurança sem o risco de electrocução.

2.Descartamento de carga: em caso de sobrecarga de energia, o interruptor de desconexão pode ser usado para descarregar a carga e evitar danos à linha de energia ou ao equipamento.

3Isolamento de falhas: o interruptor de desconexão pode ser usado para isolar uma seção da linha de energia em caso de falha, como um curto-circuito ou falha de terra.Isto impede que a falha se espalhe para outras partes da rede e cause mais danos.

4Operações de comutação: o interruptor de desconexão é utilizado para operações de comutação, tais como a ligação ou desconexão de fontes de energia ou redirecionamento de energia para diferentes partes da rede.

5Proteção: O interruptor de desconexão é frequentemente utilizado em conjunto com outros dispositivos de proteção, como disjuntores e fusíveis, para proteger a linha de energia e o equipamento de danos.

6.Energia renovável: com a utilização crescente de fontes de energia renováveis, como a eólica e a solar, são utilizados interruptores de desconexão para ligar e desconectar estas fontes da rede eléctrica.

Operação:

1Indicadores visuais: os interruptores de desconexão de alta tensão podem dispor de indicadores visuais, tais como indicadores de posição ou luzes de estado, para proporcionar uma visibilidade clara do estado do interruptor (aberto ou fechado).Esses indicadores ajudam os operadores a identificar rapidamente a posição do interruptor e a evitar contato acidental com um circuito com energia.
2Mecanismos de bloqueio: Alguns interruptores de desconexão de alta tensão são equipados com mecanismos de bloqueio que impedem que o interruptor seja aberto ou fechado em determinadas condições.um interruptor pode ter um bloqueio mecânico ou elétrico que exige que o circuito seja desativado antes que o interruptor possa ser operado, aumentando a segurança.
3Operação remota: os interruptores de desconexão de alta tensão podem ser operados remotamente usando sistemas ou dispositivos de controle.,Reduzir o risco de riscos eléctricos e melhorar a eficiência operacional.
4Durabilidade ambiental: os interruptores de desconexão de alta tensão são frequentemente projetados para suportar condições ambientais adversas, como temperaturas extremas, umidade e ambientes corrosivos.Podem ter cercas robustas, selantes e revestimentos para garantir uma operação fiável e longevidade em ambientes desafiadores.
5Detecção e indicação de falhas: os interruptores avançados de desconexão de alta tensão podem incorporar mecanismos de detecção e indicação de falhas.como sobrecorrência ou curto-circuito, e fornecer alarmes visuais ou auditivos para alertar os operadores de possíveis problemas, facilitando a ação imediata e minimizando os danos.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
