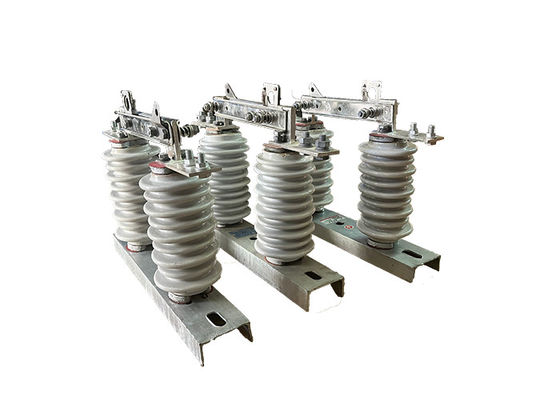

Interruptor de desconexão de gancho de alta tensão AC para isolador elétrico de subestação Interruptor de desconexão de operação vertical cinza

Interruptor de desconexão de gancho de alta tensão AC para isolador elétrico de subestação Interruptor de desconexão de operação vertical cinza

Descrição do produto:

Isolador elétrico de alta tensão é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparação.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.
O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.
Os interruptores de desconexão de alta tensão são tipicamente projetados para operar a tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Função:

A função principal de um isolador elétrico de alta tensão é fornecer isolamento elétrico entre o condutor de alta tensão AC e a estrutura de suporte,e para suportar o peso do condutorÉ projetado para suportar níveis elevados de tensão e corrente elétrica, e é tipicamente feito de materiais que são altamente resistentes ao arco elétrico e à corrosão,Por exemplo, porcelana ou polímeros.

Operação:

1 Preparação:Antes de operar o interruptor, o circuito deve ser desactivado e conectado à terra adequadamente para evitar quaisquer riscos elétricos.
2 Fechar o interruptor:Para fechar o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição fechada.permitindo o fluxo de corrente através do circuito.
3 Abrir o interruptor:Para abrir o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição aberta.Interrupção do fluxo de corrente.
4 Gestão do arco:Quando o interruptor é aberto, pode ocorrer um arco elétrico entre os contatos, o que pode ser perigoso e causar danos ao interruptor.O interruptor pode ser equipado com dispositivos como parafusos de arco ou bobinas de explosão.
5 Segurança:Os operadores de interruptores de desconexão de alta tensão devem seguir os procedimentos de segurança adequados para evitar riscos eléctricos.e seguindo os procedimentos de bloqueio/etiquetação.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
