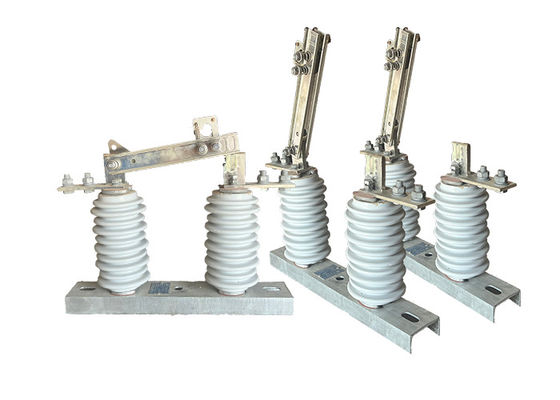

Interruptor de desconexão portátil de 1 polo para exterior Segurança AC Power 1000A
Descrição do produto:
O isolador elétrico de alta tensão, também conhecido como interruptor de desconexão ou interruptor de isolamento, é um componente essencial dos sistemas de energia de alta tensão.Serve para desconectar ou isolar uma secção específica de um circuito elétrico da sua fonte de alimentação.
A função principal do isolador elétrico de alta tensão é quebrar fisicamente o circuito elétrico, criando uma separação entre o equipamento e a fonte de alimentação.Esta desconexão e isolamento permitem que o pessoal de manutenção trabalhe com segurança no equipamento sem o risco de choque elétrico.
Ao contrário de um disjuntor a vácuo, o isolador elétrico de alta tensão não fornece capacidades de apagamento de arco.Não é concebido para interromper ou apagar arcos elétricos que possam ocorrer durante a comutação de circuitos ou condições de falha.
Nos sistemas de energia de alta tensão, o isolador elétrico de alta tensão é frequentemente coordenado com um disjuntor de vácuo.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é operado para isolar fisicamente o circuito e indicar visualmente a desconexão.
O isolador elétrico de alta tensão desempenha um papel fundamental na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e criar uma lacuna de ar visívelEsta acção confirma que o equipamento está desactivado e seguro para actividades de manutenção.
Características:
1.Alta tensão: os interruptores de isolamento de alta tensão são projetados para suportar altos níveis de tensão, normalmente variando de vários milhares de volts a várias centenas de milhares de volts.
2.Construção robusta: Os interruptores de isolamento de alta tensão são tipicamente feitos de materiais que são altamente resistentes a arcos elétricos, corrosão e outras formas de danos, como porcelana ou polímero.
3.Arc Chutes: Muitos interruptores de isolamento de alta tensão são projetados com arc chutes, que ajudam a dissipar o calor gerado pelo arco elétrico e evitar danos ao interruptor.
4Interruptor de terra: Alguns interruptores de isolamento de alta tensão são equipados com um interruptor de terra, que fornece um nível adicional de segurança ao aterrar a seção isolada do circuito.
5Mecanismo de bloqueio: Para evitar o fechamento acidental do interruptor durante os trabalhos de manutenção,Muitos interruptores de isolamento de alta tensão são equipados com um mecanismo de bloqueio que impede que o interruptor seja fechado até que todos os procedimentos de segurança tenham sido seguidos.
6Indicadores visuais: os interruptores de isolamento de alta tensão podem também incluir indicadores visuais, tais como luzes ou sinalizadores,que indiquem claramente se o interruptor está na posição aberta ou fechada.
Aplicação:
1.Redes eléctricas: O interruptor de isolamento vertical de alta tensão é um componente crítico nas redes eléctricas, onde é usado para isolar seções da linha de transmissão para manutenção ou reparo.Isto ajuda a garantir que a rede de energia permaneça operacional e fiável, mesmo durante as actividades de manutenção ou reparação.
2Subestações elétricas: O interruptor de isolamento vertical de alta tensão é também comumente utilizado em subestações elétricas,Quando utilizado para isolar transformadores individuais ou outros equipamentos para manutenção ou reparaçãoIsto ajuda a garantir que a subestação permanece operacional e fiável, mesmo durante as actividades de manutenção ou reparação.
3.Sistemas de energia renovável: o interruptor de isolamento vertical de alta tensão é também utilizado em sistemas de energia renovável, tais como centrais eólicas e solares,para isolar secções da linha de transmissão para manutenção ou reparaçãoIsto contribui para garantir que o sistema de energia renovável permaneça operacional e fiável, mesmo durante as actividades de manutenção ou reparação.
Operação:
1Indicadores visuais: os interruptores de desconexão de alta tensão podem dispor de indicadores visuais, tais como indicadores de posição ou luzes de estado, para proporcionar uma visibilidade clara do estado do interruptor (aberto ou fechado).Esses indicadores ajudam os operadores a identificar rapidamente a posição do interruptor e a evitar contato acidental com um circuito com energia.
2Mecanismos de bloqueio: Alguns interruptores de desconexão de alta tensão são equipados com mecanismos de bloqueio que impedem que o interruptor seja aberto ou fechado em determinadas condições.um interruptor pode ter um bloqueio mecânico ou elétrico que exige que o circuito seja desativado antes que o interruptor possa ser operado, aumentando a segurança.
3Operação remota: os interruptores de desconexão de alta tensão podem ser operados remotamente usando sistemas ou dispositivos de controle.,Reduzir o risco de riscos eléctricos e melhorar a eficiência operacional.
4Durabilidade ambiental: os interruptores de desconexão de alta tensão são frequentemente projetados para suportar condições ambientais adversas, como temperaturas extremas, umidade e ambientes corrosivos.Podem ter cercas robustas, selantes e revestimentos para garantir uma operação fiável e longevidade em ambientes desafiadores.
5Detecção e indicação de falhas: os interruptores avançados de desconexão de alta tensão podem incorporar mecanismos de detecção e indicação de falhas.como sobrecorrência ou curto-circuito, e fornecer alarmes visuais ou auditivos para alertar os operadores de possíveis problemas, facilitando a ação rápida e minimizando os danos.
Condição:
1.A altitude máxima na zona especificada não excede 1000 metros acima do nível do mar. Esta limitação de altitude é relevante para a instalação e funcionamento do equipamento.
2A temperatura do ar ambiente tem certos limites. A temperatura máxima não deve exceder +40°C e a temperatura mínima pode variar consoante a área específica.A temperatura mínima não deve cair abaixo de -30°C, enquanto nas zonas de Paramos, não deve cair abaixo de -40°C.
3A pressão do vento não deve exceder 700 Pascal (Pa), o que corresponde a uma velocidade do vento de aproximadamente 34 metros por segundo.Este limite garante que o equipamento possa suportar a força exercida pelo vento sem comprometer a sua funcionalidade ou integridade estrutural.
4A intensidade do terramoto não deve exceder os 8 graus, o que se refere à intensidade máxima da atividade sísmica que o equipamento pode suportar sem ser danificado.A escala específica utilizada para medir a intensidade dos terremotos pode depender da região ou do país.
5O ambiente de trabalho deve estar livre de vibrações frequentes e violentas, garantindo assim a estabilidade e funcionamento dos equipamentos em condições normais de funcionamento.Vibrações excessivas podem afetar o desempenho e a vida útil do isolador.
6Os isoladores de tipo normal devem ser instalados em locais afastados de gases, fumo, depósitos químicos, nevoeiro de sal, poeira e outras substâncias explosivas ou corrosivas.Estes materiais podem ter efeitos prejudiciais sobre as capacidades de isolamento e condução do isolante, potencialmente comprometendo o seu desempenho e segurança.
7Os isoladores à prova de poluição são concebidos para ser utilizados em zonas com contaminação grave.Não deve haver substâncias explosivas ou materiais susceptíveis de causar incêndio.Este requisito garante que o isolador permaneça seguro e funcional apesar das difíceis condições ambientais.
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
80
|
