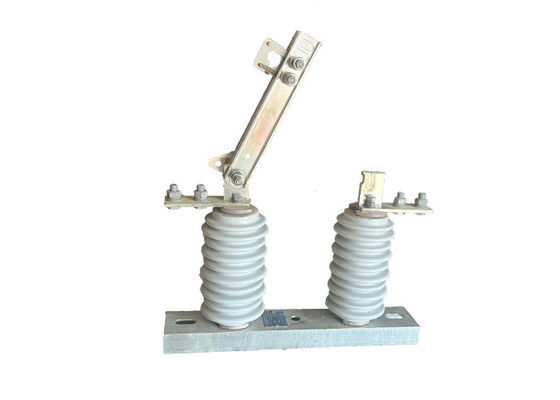

Interruptor de gancho externo de 1 polo, isolador elétrico controlado automaticamente, instalado para linhas aéreas de energia
Descrição do produto:
Isolador elétrico de alta tensão é um interruptor elétrico utilizado para isolar um circuito de alta tensão monofásico de sua fonte de alimentação.É tipicamente usado em sistemas de distribuição de energia para fornecer um meio seguro de desconectar a energia para uma seção específica do circuito para fins de manutenção ou reparoO interruptor consiste normalmente num conjunto de contatos que podem ser abertos ou fechados manualmente ou automaticamente, dependendo da aplicação.A corrente pode fluir através do circuito, e quando o interruptor está aberto, o circuito é desconectado da fonte de energia.
O interruptor de isolamento é tipicamente equipado com um conjunto de contatos que podem ser operados manualmente ou automaticamente, dependendo da aplicação específica e dos requisitos do sistema.Ao abrir ou fechar estes contactosQuando o interruptor está fechado, o circuito é conectado à fonte de energia, permitindo que a corrente flua.O circuito está desconectado da fonte de alimentação, interrompendo eficazmente o fluxo de corrente.
Vantagem:
1Estrutura simples: O interruptor de isolamento é concebido com uma estrutura simples, tornando-o fácil de entender e operar.
Baixa manutenção: devido ao seu design e construção, o interruptor de isolamento requer manutenção mínima, reduzindo a necessidade de inspeções e reparos frequentes.
2. Alta linearidade de quebra e fechamento: O interruptor de isolamento tem uma excelente linearidade de quebra e fechamento, garantindo uma operação suave e fiável durante as operações de comutação.
3. Alta fiabilidade: O interruptor é construído para fornecer desempenho confiável, minimizando o risco de avarias ou falhas durante a operação.
4.Comparável às normas internacionais: o interruptor de isolamento da série GW9-12 ((W) atende ou excede o nível de produtos similares, tanto a nível nacional como internacional,assegurar a sua compatibilidade e competitividade no mercado.
Estrutura:
1Corpo do isolante de porcelana: O corpo do isolante é o principal componente do isolante e é tipicamente feito de porcelana de alta resistência.É projetado para fornecer isolamento elétrico entre o condutor e a estrutura de suporte, e é moldado na forma e no tamanho desejados.
2.Fittings de extremidades metálicas: os acessórios de extremidades metálicas são fixados ao corpo do isolante e fornecem um meio de conectar o isolante ao condutor e à estrutura de suporte.São tipicamente feitos de aço galvanizado ou outro material resistente à corrosão, e podem ser concebidos com características especiais, tais como fendas ou juntas de esferas para facilitar a instalação.
3Composto de vedação: Um composto de vedação é utilizado para selar a junção entre o corpo do isolante e os acessórios de extremidade metálica, impedindo que a umidade e os contaminantes entrem no interior do isolante.
4. Hardware: Hardware como parafusos, porcas e rolhas são usados para fixar os acessórios de extremidade metálica para o corpo do isolante e estrutura de suporte.
Capas de fixação: as capas de fixação são usadas para proteger as terminações metálicas da corrosão e danos, e podem ser feitas de plástico ou outros materiais.
5Características adicionais: Dependendo da aplicação específica, os isoladores elétricos de alta tensão de porcelana podem ser concebidos com características adicionais, tais como barreiras isolantes, pistas de arco,e interruptores de terra para melhorar o seu desempenho e segurança.
Dicas de Segurança:
1.Realizar ensaios e manutenção de rotina do interruptor para assegurar o seu bom funcionamento, incluindo o ensaio da resistência de isolamento do interruptor, a verificação do funcionamento dos bloqueios de segurança,e verificar se há aquecimento anormal ou vibrações.
2.Implementar um procedimento de bloqueio/marcação antes de realizar trabalhos de manutenção ou reparação do interruptor.Este procedimento envolve o bloqueio e a marcação do interruptor para evitar a energia acidental durante o trabalho, proporcionando uma camada adicional de segurança.
3.Fornecer formação adequada ao pessoal que irá operar ou trabalhar no interruptor.bem como os perigos potenciais associados à mudança.
4Implementar um sistema de gestão da segurança abrangente que inclua auditorias regulares da segurança, avaliações de riscos e comunicação de incidentes.Esta abordagem proactiva à segurança ajuda a identificar e a combater os riscos potenciais antes de resultarem em acidentes ou ferimentos.
5Assegurar que existem sistemas de ventilação e de arrefecimento adequados para os interruptores de isolamento de alta tensão situados em espaços fechados ou confinados. 6.A ventilação adequada ajuda a dissipar o calor e evita que o interruptor aqueça demais, o que pode levar a avarias ou mesmo a incêndios.
Condição:
1A altitude não excede 1000 m.
2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;
3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);
4A intensidade do terramoto não excede 8 graus.
5.A situação de trabalho é livre de vibrações violentas frequentes;
6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumo, nevoeiro de sal, poeira
e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador
7. Isolador tipo à prova de poluição é aplicável à área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
80
|
