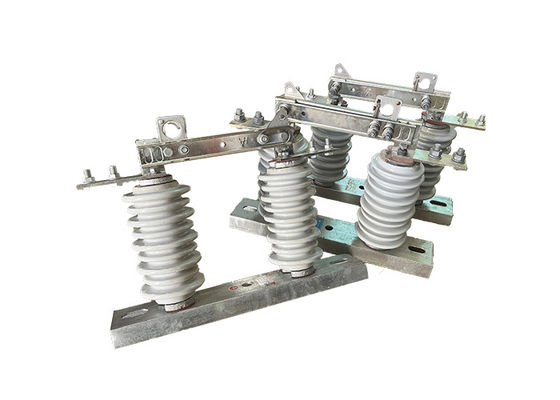

Isolador elétrico de alta tensão, com comando de gancho, sistema de distribuição de isolamento

Isolador elétrico de alta tensão, com comando de gancho, sistema de distribuição de isolamento





Descrição do produto:


Os isoladores elétricos de alta tensão são comumente utilizados em sistemas de transmissão e distribuição de energia, onde fornecem um meio de suporte e isolamento de linhas e equipamentos de alta tensão.Eles são projetados para suportar altos níveis de tensão e corrente elétrica, e são tipicamente utilizados em aplicações onde a confiabilidade e a segurança são críticas.
A construção de um isolador elétrico de alta tensão normalmente envolve vários componentes-chave, incluindo um corpo isolante de porcelana, acessórios de extremidades metálicas e um composto de vedação.O corpo isolante é tipicamente feito de porcelana de alta resistência, que é moldado na forma e no tamanho desejados e revestido com um esmaltamento para melhorar as suas propriedades eléctricas e mecânicas.fornecendo um meio de fixação do isolante à estrutura ou equipamento de suporte.
Os isoladores elétricos de alta tensão estão disponíveis em uma variedade de formas e tamanhos, e podem ser projetados com características especializadas para melhorar seu desempenho e segurança.Estes podem incluir barreiras de isolamento, paraquedas de arco, e interruptores de terra, entre outros.



Operação:

O interruptor de desligamento externo separa a parte condutora da base usando um isolante para garantir uma distância de isolamento de trabalho normal e fixar a parte condutora, o isolante,e base como dispositivo de comutação integradoQuando estiver em posição aberta, há uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de trabalho normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas utilizando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.




Estrutura:


Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contacto pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia por si só devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.




Riscos para a segurança:


1. Choque elétrico:Os interruptores de desconexão de alta tensão podem causar um choque elétrico potencialmente letal se não forem manuseados adequadamente.Isto pode ocorrer se o interruptor não for adequadamente isolado antes de ser aberto ou se houver uma falha no equipamento.
2.Arco flash:Quando os interruptores de desconexão de alta tensão são abertos, pode ocorrer um flash de arco, que pode liberar uma quantidade significativa de energia na forma de calor, luz e pressão.e outras lesões.
3Falha do equipamento:Os interruptores de alta tensão podem falhar se não forem mantidos adequadamente ou se estiverem sobrecarregados, o que pode causar danos no equipamento, incêndios elétricos e outros riscos.
4Riscos ambientais:Os interruptores de desconexão de alta tensão são frequentemente localizados em ambientes externos, onde podem ser expostos a condições climáticas extremas, como ventos fortes, chuva forte e raios.Estas condições podem criar riscos adicionais para a segurança do pessoal que opera ou mantém o equipamento..
