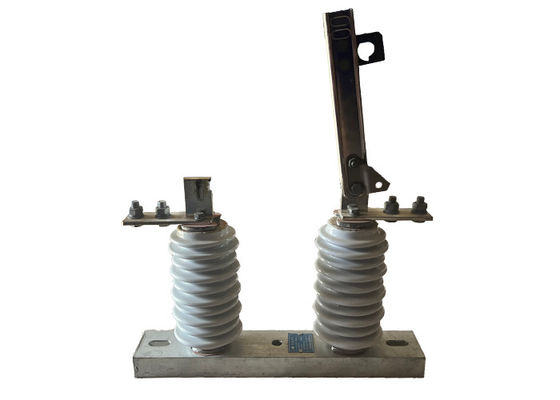

Isolador elétrico de alta tensão de fase única, de fácil instalação, utilizado no sistema de distribuição elétrica exterior
Descrição do produto:
O isolador elétrico de alta tensão é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para fins de manutenção, reparo ou emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.
O isolador elétrico de alta tensão é concebido para ser operado por uma única pessoa, tornando-o fácil de utilizar e manobrar.que podem ser estendidas até ao equipamento elétrico, e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e linhas de ligação à terra.
O isolador elétrico é projetado para proporcionar uma ruptura visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.
Operação:
1Quando o isolador elétrico HV está na posição fechada, os contatos do isolador estão em contacto uns com os outros, permitindo que a corrente flua através do circuito.O isolador elétrico HV é fechado por operação manual ou remota do isolador, dependendo do tipo do isolador elétrico HV.
2Para isolar uma secção do sistema de energia, o isolador eléctrico HV deve ser aberto.Isso geralmente é feito manualmente ou remotamente operando o isolador para separar os contatos e interromper o fluxo de corrente através do circuito.
3Uma vez aberto o isolador elétrico HV, a secção do sistema de energia ligada ao isolador é isolada do resto do sistema.Isto permite que os trabalhos de manutenção ou reparação sejam realizados com segurança no circuito isolado.
4Quando os trabalhos de manutenção ou reparação estiverem concluídos, o isolador elétrico HV pode ser fechado para restaurar a energia ao circuito isolado.Isto é feito manualmente ou remotamente operando o isolador para conectar os contatos e restaurar o fluxo de corrente através do circuito.
Riscos para a segurança:
1 Choque elétrico: os interruptores de desconexão de alta tensão podem produzir um choque elétrico potencialmente letal se não forem manuseados adequadamente.Isto pode ocorrer se o interruptor não estiver adequadamente isolado antes de ser aberto ou se houver uma falha no equipamento.
2Arc flash: Quando os interruptores de desconexão de alta tensão são abertos, pode ocorrer um arco flash, que pode liberar uma quantidade significativa de energia na forma de calor, luz e pressão.lesão ocular, e outras lesões.
3Falta de equipamento: os interruptores de desconexão de alta tensão podem falhar se não forem devidamente mantidos ou se estiverem sobrecarregados, o que pode provocar danos ao equipamento, incêndios elétricos e outros riscos.
4Perigos ambientais: os interruptores de desconexão de alta tensão estão frequentemente localizados em ambientes exteriores, onde podem ser expostos a condições meteorológicas extremas, como ventos fortes, chuvas fortes,e os relâmpagosEstas condições podem criar riscos adicionais para a segurança do pessoal que opera ou mantém o equipamento.
P.S.
Para minimizar os riscos associados aos interruptores de desconexão de alta tensão, é importante seguir procedimentos de segurança adequados, incluindo o uso de equipamentos de proteção individual adequados,Seguindo os procedimentos de bloqueio e de retirada, e garantir que apenas pessoal qualificado e treinado é autorizado a operar e manter o equipamento.A manutenção e os ensaios regulares dos equipamentos podem também ajudar a reduzir o risco de avaria dos equipamentos e outros perigos.
Dicas de Segurança:
1.Realizar ensaios e manutenção de rotina do interruptor para garantir o seu bom funcionamento, incluindo o ensaio da resistência de isolamento do interruptor, a verificação do funcionamento dos bloqueios de segurança,e verificar se há aquecimento anormal ou vibrações.
2.Implementar um procedimento de bloqueio/classificação antes de realizar trabalhos de manutenção ou reparação do interruptor.Este procedimento envolve o bloqueio e a marcação do interruptor para evitar a energia acidental durante o trabalho, proporcionando uma camada adicional de segurança.
3.Fornecer formação adequada ao pessoal que irá operar ou trabalhar no interruptor.bem como os perigos potenciais associados à mudança.
4.Implementar um sistema de gestão da segurança abrangente que inclua auditorias regulares da segurança, avaliações de perigos e comunicação de incidentes.Esta abordagem proactiva à segurança ajuda a identificar e a combater os riscos potenciais antes de resultarem em acidentes ou ferimentos.
5Assegurar que existem sistemas de ventilação e de arrefecimento adequados para os interruptores de isolamento de alta tensão situados em espaços fechados ou confinados. 6.A ventilação adequada ajuda a dissipar o calor e evita que o interruptor aqueça demais, o que pode levar a avarias ou mesmo a incêndios.
Condições:
1.A altitude máxima na zona especificada não excede 1000 metros acima do nível do mar. Esta limitação de altitude é relevante para a instalação e funcionamento do equipamento.
2A temperatura do ar ambiente tem certos limites. A temperatura máxima não deve exceder +40°C e a temperatura mínima pode variar consoante a área específica.A temperatura mínima não deve cair abaixo de -30°C, enquanto nas zonas de Paramos, não deve cair abaixo de -40°C.
3A pressão do vento não deve exceder 700 Pascal (Pa), o que corresponde a uma velocidade do vento de aproximadamente 34 metros por segundo.Este limite garante que o equipamento possa suportar a força exercida pelo vento sem comprometer a sua funcionalidade ou integridade estrutural.
4A intensidade do terramoto não deve exceder os 8 graus, o que se refere à intensidade máxima da atividade sísmica que o equipamento pode suportar sem ser danificado.A escala específica utilizada para medir a intensidade dos terremotos pode depender da região ou do país.
5O ambiente de trabalho deve estar livre de vibrações frequentes e violentas, garantindo assim a estabilidade e funcionamento dos equipamentos em condições normais de funcionamento.Vibrações excessivas podem afetar o desempenho e a vida útil do isolador.
6Os isoladores de tipo normal devem ser instalados em locais afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira e outras substâncias explosivas ou corrosivas.Estes materiais podem ter efeitos prejudiciais sobre as capacidades de isolamento e condução do isolante, potencialmente comprometendo o seu desempenho e segurança.
7Os isoladores à prova de poluição são concebidos para ser utilizados em zonas com contaminação grave.Não deve haver substâncias explosivas ou materiais susceptíveis de causar incêndio.Este requisito garante que o isolador permaneça seguro e funcional apesar das difíceis condições ambientais.
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
