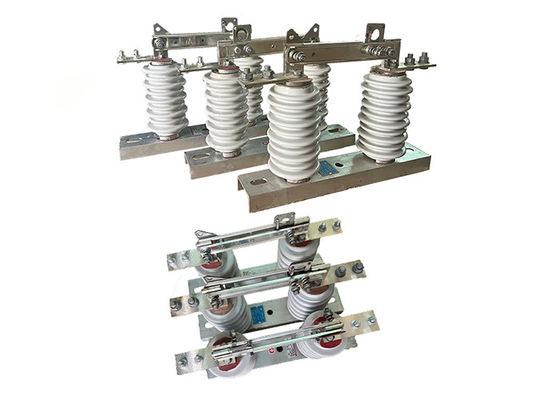

1250A Comutador elétrico de alta tensão 36kV Cerâmica/aço fabricado usado para interruptores de desconexão de subestações
Descrição do produto:
Um isolador elétrico de alta tensão é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.
O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.
Os interruptores de desconexão de alta tensão são tipicamente projetados para operar a tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.
Características:
1.Alta tensão: os interruptores de isolamento de alta tensão são projetados para suportar altos níveis de tensão, normalmente variando de vários milhares de volts a várias centenas de milhares de volts.
2Construção robusta: os interruptores de isolamento de alta tensão são tipicamente feitos de materiais que são altamente resistentes ao arco elétrico, à corrosão e a outras formas de danos, como porcelana ou polímero.
3.Arc Chutes: Muitos interruptores de isolamento de alta tensão são projetados com arc chutes, que ajudam a dissipar o calor gerado pelo arco elétrico e evitar danos ao interruptor.
4Interruptor de terra: Alguns interruptores de isolamento de alta tensão são equipados com um interruptor de terra, que fornece um nível adicional de segurança ao aterrar a seção isolada do circuito.
5Mecanismo de bloqueio: Para evitar o fechamento acidental do interruptor durante os trabalhos de manutenção,Muitos interruptores de isolamento de alta tensão são equipados com um mecanismo de bloqueio que impede que o interruptor seja fechado até que todos os procedimentos de segurança tenham sido seguidos.
6Indicadores visuais: os interruptores de isolamento de alta tensão podem também incluir indicadores visuais, tais como luzes ou sinalizadores,que indiquem claramente se o interruptor está na posição aberta ou fechada.
Aplicação:
Os interruptores de desconexão de alta tensão são componentes essenciais dos sistemas de transmissão e distribuição de energia,uma vez que permitem o isolamento de secções específicas da rede para trabalhos de manutenção ou reparaçãoPodem também ser utilizados para isolar secções da rede em caso de falha ou de outras condições anormais.
Esses interruptores são projetados para lidar com altas tensões e correntes, e são tipicamente construídos a partir de materiais duráveis e robustos, como aço inoxidável, alumínio ou cobre.Eles são projetados para suportar condições ambientais adversas, tais como temperaturas extremas, ventos fortes e chuvas fortes.
Existem vários tipos de interruptores de desconexão de alta voltagem, incluindo interruptores de parada de ar, interruptores imersos em óleo e interruptores isolados por gás.e eles funcionam usando um conjunto de contatos que se separam fisicamente quando o interruptor é abertoOs interruptores imersos em óleo são tipicamente utilizados em aplicações de alta tensão e são preenchidos com óleo para evitar arcos quando o interruptor é aberto.Os interruptores com isolamento a gás usam gás hexafluoreto de enxofre para isolar os contatos do interruptor, o que permite projetos de interruptores menores e mais compactos.
Os interruptores de desconexão de alta tensão devem ser operados e mantidos por pessoal qualificado e devidamente formado.Incluindo o uso de equipamento de protecção individual adequado e o seguimento de procedimentos de bloqueio/marcação para evitar a energia acidental do equipamentoA manutenção e os ensaios regulares dos interruptores de desconexão de alta tensão são igualmente importantes para assegurar que funcionam correctamente e são seguros de utilização.
Riscos para a segurança:
1 Choque eléctrico: os interruptores de desconexão de alta tensão podem produzir um choque eléctrico potencialmente letal se não forem manuseados adequadamente.Isto pode ocorrer se o interruptor não for adequadamente isolado antes de ser aberto ou se houver uma falha no equipamento.
2Arc flash: Quando os interruptores de desconexão de alta tensão são abertos, pode ocorrer um arco flash, que pode liberar uma quantidade significativa de energia na forma de calor, luz e pressão.lesão ocular, e outras lesões.
3Falta de equipamento: os interruptores de desconexão de alta tensão podem falhar se não forem devidamente mantidos ou se estiverem sobrecarregados, o que pode provocar danos ao equipamento, incêndios elétricos e outros riscos.
4Perigos ambientais: os interruptores de desconexão de alta tensão estão frequentemente localizados em ambientes exteriores, onde podem ser expostos a condições meteorológicas extremas, como ventos fortes, chuvas fortes,e os relâmpagosEstas condições podem criar riscos adicionais para a segurança do pessoal que opera ou mantém o equipamento.
Condições:
1A altitude máxima para instalação não deve exceder 1000 m.
2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.
3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.
4O isolador deve resistir a terramotos de até 8 graus.
5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.
6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.
7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
