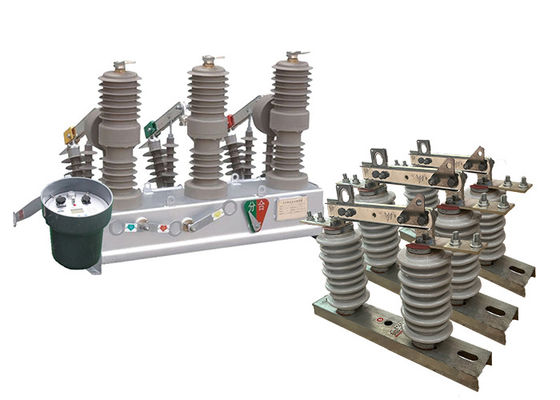

Secionador elétrico subterrâneo operado por gancho com sensores de sequência zero

Secionador elétrico subterrâneo operado por gancho com sensores de sequência zero

Descrição do produto:

ZW32-12(F) seccionador elétrico de reinicialização automática é a tensão nominal do equipamento de distribuição exterior de 50 Hz de corrente ac, de três fases, a sua corrente nominal é de 630A ~ 1250A, curto-corrente é de 20kA.Utilizava principalmente corrente de carga, excesso de correcção e curto-corrente que utilizam sistemas de eletricidade cortados e fechados.

É adequado para empresas industriais e de mineração, enquanto o seu objectivo é proteger e controlar o sistema e fácil de adaptar ao local rural e a algumas operações frequentes.

O gancho operado GW9-10 é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Introdução do controlador:

1.Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação;quando o interruptor é pesado,aceleração automática em caso de falha permanente;

2Fechamento remoto/manual para acelerar o desencadeamento e fechamento recolocando: o utilizador envia energia após a reparação da linha, se esquecer de retirar o interruptor de aterragem, deve acelerar o desencadeamento.

3. Pode ser ajustado três tempos de atraso de recolocação;

4. O circuito de fechamento do salto adota um projeto anti-mal funcionamento e tem função anti-salto;

5. A corrente de sequência zero pode distinguir entre falhas dentro e fora da zona;

6O interruptor de controlo remoto é concebido para evitar uma má operação.

Aplicação:

1Subestações: É comumente utilizado em subestações internas e externas para proteção e controle da distribuição de energia de média tensão.O interruptor de vácuo garante a interrupção confiável das correntes de falha, correntes de sobrecarga e correntes de carga, salvaguardando o equipamento da subestação.

2Empresas industriais e de mineração: O disjuntor de vácuo ZW32-12 é utilizado nos sistemas de distribuição de empresas industriais e de mineração para proteger motores, transformadores,Equipamento elétrico de sobrecorrentes e curto-circuitosAjuda a manter a estabilidade e a segurança do fornecimento de energia nessas instalações.

3.Redes eléctricas rurais: devido à sua capacidade de suportar operações frequentes, o disjuntor de vácuo é adequado para aplicação em redes eléctricas rurais.permitindo uma segmentação eficiente da rede eléctricaAlém disso, quando equipado com um controlador, permite a automação da rede de distribuição, melhorando a fiabilidade e a eficiência do sistema de energia rural.

4Edifícios comerciais: O disjuntor de vácuo é também utilizado em edifícios comerciais para distribuição e proteção de energia.prevenção de danos ao equipamento e redução ao mínimo do tempo de inatividade.

Estrutura:

O interruptor de interrupção de carga é composto por pilares, bases e suspensões para montagem, fixação e elevação.

1O interruptor de ruptura de carga de alta tensão de coluna equipado com interruptor de vácuo tem desempenho de ruptura estável e confiável, sem risco de ignição e explosão, segurança, livre de manutenção, pequeno tamanho,peso leve e longa vida útil, etc.

Características.

2O interruptor de interrupção de carga é totalmente fechado, com boa aderência, resistência à humidade e desumidificação.

3O fechamento e a abertura do interruptor de travagem de carga podem ser operados manualmente, electricamente ou remotamente.

4O mecanismo de funcionamento é novo, simples, fiável, de pequeno porte, vida útil mecânica até 10.000 vezes, o motor de armazenamento de energia é um motor de ímã permanente DC,o nível de tensão é -220V-110V-48V-24V que pode ser escolhido.

Condição:

1Compatibilidade em altitudes elevadas: O seccionador elétrico de reinicialização automática ZW32-12 foi concebido para operar de forma fiável a altitudes de até 2000 metros.É projetado especificamente para suportar as condições ambientais únicas associadas a instalações de alta altitude, assegurando o seu desempenho e segurança nesses ambientes.

2.Alto intervalo de temperatura: O seccionador elétrico de reinicialização automática ZW32-12 é capaz de operar num amplo intervalo de temperatura ambiente, de -45 °C a +40 °C.É construído para suportar temperaturas extremas e manter a sua funcionalidade, proporcionando uma protecção e um controlo fiáveis mesmo em condições climáticas adversas.assegurar ainda mais a sua adequação a ambientes de temperatura dinâmica.

3Resistência ao vento: com um limite de velocidade do vento de até 35 m/s, o seccionador elétrico de reinicialização automática ZW32-12 demonstra uma excelente resistência ao vento.Pode suportar ventos fortes comumente encontrados em várias instalações ao ar livreEsta característica garante a estabilidade e a fiabilidade do funcionamento do disjuntor, mesmo em condições de vento.

4.Resiliência a ambientes agressivos: O seccionador elétrico de reinicialização automática ZW32-12 foi concebido para ser instalado em ambientes livres de substâncias químicas perigosas inflamáveis e explosivas,Substâncias corrosivasÉ construído com materiais resistentes à corrosão e pode suportar condições difíceis,garantir a sua longevidade e desempenho em ambientes industriais ou ao ar livre adversos.

Parâmetros técnicos:

ZW32-12

GW9-10
