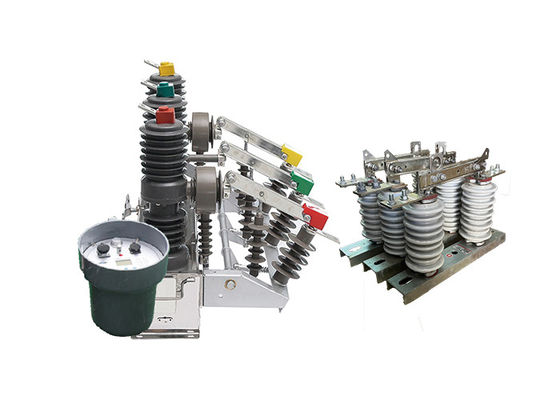

Secionador elétrico 3P com controlador inteligente interruptor de circuito de vácuo par com gancho cerâmico externo

Secionador elétrico 3P com controlador inteligente interruptor de circuito de vácuo par com gancho cerâmico externo

Descrição do produto:

O disjuntor de vácuo de alta tensão da série ZW32 é um equipamento de distribuição exterior com tensão nominal de 12 kV e corrente alternada trifásica de 50 Hz.É usado principalmente para abrir e fechar corrente de carga, corrente de sobrecarga e corrente de curto-circuito no sistema de energia. É adequado para a protecção e controlo no sistema de distribuição de energia de subestações e empresas industriais e de mineração,bem como os locais onde a rede de energia rural é frequentemente operada. O disjuntor tem as características de pequeno volume, peso leve, anti-condensação, livre de manutenção e assim por diante. Pode adaptar-se às condições climáticas adversas e ambiente sujo.O disjuntor de vácuo de alta tensão da série ZW32 é um equipamento de distribuição exterior com tensão nominal de 12 kV e corrente alternada de três fases de 50 HzÉ utilizado principalmente para abrir e fechar corrente de carga, corrente de sobrecarga e corrente de curto-circuito no sistema de energia.É adequado para a protecção e controlo no sistema de distribuição de energia de subestações e empresas industriais e de mineração, bem como os lugares onde a rede de energia rural é frequentemente operada. O disjuntor tem as características de pequeno volume, peso leve, anticondensamento, livre de manutenção e assim por diante.Pode adaptar-se às condições climáticas difíceis e ao ambiente sujo.

O interruptor de gancho da série GW9-10 é um interruptor elétrico portátil de alta tensão usado para isolar circuitos elétricos para fins de manutenção e reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de média a alta tensão.

O isolador elétrico Loadbuster foi concebido para ser portátil e pode ser facilmente transportado para o local onde é necessário.de potência não superior a 50 W.

O interruptor é utilizado para isolar uma secção do sistema de energia para fins de manutenção ou reparação.facilitando aos operadores a informação sobre o estado do circuito.

O isolador elétrico Loadbuster pode ser usado para uma ampla gama de aplicações, incluindo circuitos de comutação e isolamento, bem como para equipamentos de aterragem e desenergização.É concebido com elementos de segurança para proteger os operadores contra os riscos eléctricos, tais como materiais isolantes que impeçam o contacto acidental com peças acionadas.

O interruptor é fácil de usar e requer treinamento mínimo para operar.

Introdução do controlador:

1Comunicação avançada e monitorização remota: O disjuntor de vácuo ZW32-12 está equipado com uma interface de comunicação 485/232, permitindo uma integração perfeita nos sistemas de monitorização.Também pode ser conectado através de fibra óptica ou comunicação sem fio para monitoramento remotoIsto permite a monitorização em tempo real do estado, desempenho e condições de falha do disjuntor, facilitando a manutenção proativa e a resolução eficiente de problemas.

2Função de aceleração após recolocação: em caso de avaria permanente, o disjuntor ZW32-12 dispõe de uma função de aceleração automática.Isto significa que se a falha persistir após a recolocação, o disjuntor irá automaticamente disparar com maior velocidade, proporcionando uma proteção reforçada contra falhas persistentes e minimizando possíveis danos ao sistema.

3. Tempo de atraso de recolocação ajustável: O disjuntor ZW32-12 permite o ajuste do tempo de atraso de recolocação.Esta característica proporciona flexibilidade na configuração da operação de recolocação com base nos requisitos específicos do sistema de alimentaçãoPermite a personalização para otimizar a resposta do sistema a diferentes cenários de falha e melhorar a confiabilidade geral do sistema.

4.Concepção anti-mal funcionamento e função anti-salto: O disjuntor ZW32-12 incorpora um design anti-mal funcionamento para o circuito de fechamento do salto.Esta concepção impede o fechamento acidental ou não intencional do disjuntorAlém disso, inclui uma função anti-salto, que garante que o disjuntor permaneça numa posição fechada estável, reduzindo o risco de tropeço súbito devido a fatores externos.

5. Discriminação de falhas com corrente de sequência zero: O disjuntor ZW32-12 é equipado com a capacidade de distinguir entre falhas dentro e fora da zona utilizando análise de corrente de sequência zero.Isto permite uma discriminação precisa de falhas, permitindo um isolamento mais rápido e preciso das falhas e minimizando o impacto no sistema de energia.

6Interruptor de controlo remoto para prevenção de erros de funcionamento: O disjuntor ZW32-12 incorpora um interruptor de controlo remoto com um projecto específico para evitar erros de funcionamento.Esta característica garante que as operações remotas sejam realizadas de forma segura e reduz o risco de acidentes ou ações não intencionais..

Características técnicas:

1 Estrutura totalmente fechada de pilares trifásicos com elevado desempenho de vedação
A.Desempenho de quebra estável e fiável, sem perigo de combustão e explosão; sem manutenção, pequeno volume, peso leve, longa vida útil.

B. Não.Forte resistência à humidade e à condensação, especialmente adequada para utilização em zonas frias ou úmidas.

C. Não.Os materiais importados têm boas propriedades de isolamento, resistência a altas temperaturas, resistência aos raios UV, resistência ao envelhecimento.

2 Mecanismo de operação miniaturizado de salto de alta eficiência e confiabilidade

A.A potência do motor de armazenamento de energia é baixa, o consumo de energia do portão é baixo, a transmissão do mecanismo adota o modo de transmissão de ação direta, o número de peças é pequeno,e a confiabilidade é alta.

B. Não.O mecanismo de funcionamento é colocado na caixa de vedação para prevenir eficazmente a corrosão e melhorar a fiabilidade do mecanismo.

3 Manipulação conveniente e flexível e desempenho de combinação livre

A.Podem ser utilizadas a comutação manual / divisão elétrica e a operação de fechamento / controlo remoto.

B. Não.Com o controlador inteligente para obter a automação da distribuição, ou com o controlador de coincidência para formar um dispositivo automático de recolocação, dispositivo segmentado.

C. Não.Os transformadores de corrente de duas ou três fases podem ser instalados para proteção contra sobrecorrência ou curto-circuito.

D. Não.Pode fornecer sinal de aquisição de corrente para controlador inteligente e instalar transformador de corrente para medição de acordo com o pedido do utilizador.
E.Pode ser equipado com um interruptor de isolamento de ligação trifásico, com dispositivo de bloqueio à prova de erros e pode ser conectado com isoladores de pilares de detectores de raios para uma manutenção conveniente.

Estrutura:

O interruptor de carga é composto por três partes: pilar, base e suspensão para instalação, fixação e elevação.

1O interruptor de carga de alta tensão montado num pilar com câmara de extinção de arco de vácuo tem um desempenho de quebra estável e fiável.livre de manutenção, pequeno tamanho, leve e longa vida útil.

2O interruptor de carga adota uma estrutura totalmente fechada com bom desempenho de vedação, capacidades de prevenção de umidade e orvalho, adequado para utilização em áreas de alta temperatura e umidade.

3O interruptor de carga pode ser operado manualmente ou electricamente para abertura e fechamento, e também pode ser controlado remotamente.

4O mecanismo de funcionamento é inovador, simples, de funcionamento fiável, de dimensão compacta e tem uma vida útil mecânica de até 10 000 operações.e o nível de tensão pode ser selecionado a partir de -220V, 110V, 48V ou 24V.

Condição:

1.Altitude não superior a 2000 metros;

2Temperatura do ar ambiente: -45 ° C ~ + 40 ° C. Diferença de temperatura diária: 25 ° C;

3Velocidade do vento não superior a 35 m / s

4Sem locais inflamáveis, explosivos, perigosos, com corrosão química e vibrações violentas.

Parâmetro técnico:

ZW32-12

GW9-10

Vai dobrar o efeito usando quando os interruptores usados com o desconector de isolamento.
