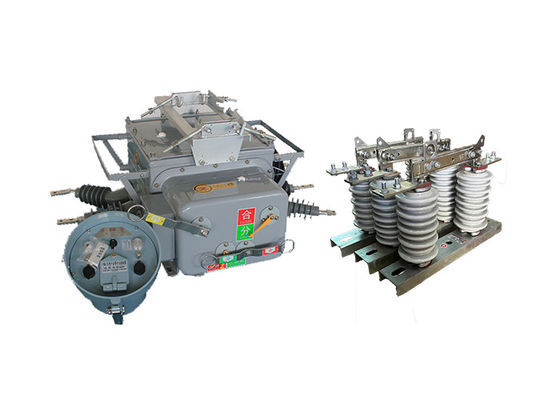

Potente seccionador elétrico a vácuo com controle remoto AC operado automaticamente com gancho vertical de alta tensão

Potente seccionador elétrico a vácuo com controle remoto AC operado automaticamente com gancho vertical de alta tensão

Descrição do produto:

O seccionador elétrico a vácuo ZW20-12 ((F) é um novo produto que combina múltiplas funções num único dispositivo inteligente.Interruptor de carga a vácuo, recloser e seccionalizador, oferecendo versatilidade e eficiência em várias aplicações.

Os principais componentes do Boundary Load Switch incluem um interruptor de vácuo, um controlador CH-40 e um transformador de tensão externa.enquanto o controlador CH-40 fornece proteção avançada, funções de controlo e comunicação, um transformador de tensão externo, opcional para redes de anéis de distribuição de linhas de automação,podem ser utilizadas para ligações bilaterais PT (potencial transformador).

Este produto encontra uma ampla utilização em redes de anel espacial de rede eléctrica urbana e rural de 10 kV e 13 kV.e dispositivo de comutação automática para a implantação de carga de linha em redes de anelAlém disso, pode funcionar como um interruptor de limite (comumente conhecido como um cão de guarda) em linhas de abastecimento de energia de ramificação, bem como reclosers e seccionalizers em redes de distribuição aéreas.

O seccionador elétrico a vácuo oferece capacidades de gestão remota, permitindo um controlo e monitoramento eficientes.,Facilitar a integração contínua nos sistemas de automação da distribuição.

O dispositivo utiliza mecanismos de detecção e julgamento fiáveis, incluindo a capacidade de detectar correntes de sequência zero de nível mA e correntes de curto-circuito entre fases.Isto permite a remoção automática de falhas de ligação à terra de fase única e falhas de curto-circuito de fase a fase, melhorando as capacidades de gestão de falhas do sistema.

O interruptor principal do seccionador elétrico a vácuo utiliza a tecnologia de arco de vácuo, enquanto o sistema de isolamento incorpora isolamento de gases mistos SF6 e N2.à prova de explosão, e tecnologias de sistemas de isolamento do Japão, Alemanha e França, garantindo um excelente desempenho global de vedação.que impede fugas e garante que o desempenho do dispositivo não é afetado pelo ambiente externo.

O mecanismo de funcionamento da mola do interruptor de carga limite foi concebido tendo em conta a miniaturização e a otimização do desempenho,resultando numa maior fiabilidade de ação em comparação com os mecanismos de mola tradicionaisEsta melhoria do projecto aumenta a eficiência operacional geral e a vida útil do dispositivo.

O gancho vertical GW9-10 é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa secção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar a tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

Controlador de terminal inteligente com proteção, controlo automático, verificação / consulta, comunicação, gestão de software e outras funções.

1 Totalmente funcional

· Proteção perfeita da linha, controlo remoto, alarme, controlo remoto e outras funções.

2 Baixo custo e prático

· rede GSM sem qualquer investimento de hardware de comunicação, comprar um cartão SIM para abrir o serviço SMS;

A utilização de telemóveis designados, encriptação de informações, verificação de senha e outros meios de segurança;

· O módulo GSM pode especificar o número de telemóvel, só aceita a vida útil do telemóvel ligado;

· Criptografar mensagens de texto para controle remoto e outros pontos de controle. · Criptografar mensagens de texto que controlam a vida, como o controle remoto.

· Preset - confirme - execute - volta ao modo de controlo remoto da escola, para garantir a segurança do controlo do sistema, para evitar mau funcionamento.

4 Fácil de construir sistema

· Não é necessário instalar linhas de comunicação e depurar as linhas de comunicação.

· Basta instalar corretamente o terminal de monitorização inteligente SMS, inserir o cartão SIM, definir o número de telemóvel designado e o sistema começa a funcionar.

5 Monitorização móvel em qualquer momento e em qualquer lugar

· Em qualquer local onde exista um sinal, pode ser monitorizado e visualizado em tempo real, sem a necessidade de pessoal especial para monitorizar.



Características:

1 Forte resistência à impureza, elevada resistência a altas e baixas temperaturas, sem perigo de combustão e explosão.

2 estrutura totalmente fechada, a caixa cheia de gás SF6, boa vedação, adequada para zonas de alta temperatura e umidade.

3 integrado CT, corrente de saída para o dispositivo de controlo inteligente para análise de informação, e a relação pode ser ajustada, o terminal de ligação ligado ao terminal correspondente.

O mecanismo de funcionamento é novo, simples, de pequena dimensão, leve, de funcionamento seguro e fiável.

5 A concha indica de modo proeminente os estados de "armazenamento de energia", "pontos" e "combinados".




Estrutura:

1Proteção e Monitorização de Relais de Microcomputador: O disjuntor ZW20-12 possui um dispositivo de proteção e monitoramento de relais baseado em microcomputador como controlador.Esta tecnologia avançada permite a detecção precisa e inteligente de falhas, análise e controlo, melhorando o desempenho geral e a fiabilidade do disjuntor.

2Resistência a intempéries e condensações: O disjuntor é concebido para resistir a intempéries e condensações naturais.Incorpora materiais robustos e medidas de proteção para garantir um funcionamento fiável mesmo em condições ambientais adversas, aumentando a sua durabilidade e longevidade.

3Conexão de conector de aviação: o modelo utilitário do disjuntor ZW20-12 está ligado ao corpo do interruptor através de um conector de aviação.Este tipo de conector oferece ligações seguras e fiáveis, minimizando o risco de ligações soltas ou defeituosas e assegurando uma comunicação e um controlo estáveis entre o controlador e o corpo do interruptor.

4.Alto nível de fiabilidade e proteção da ligação: o disjuntor proporciona uma boa fiabilidade da ligação, assegurando ligações eléctricas consistentes e seguras dentro do sistema.Oferece um elevado nível de protecção, salvaguardando os componentes internos e os circuitos elétricos contra factores externos como poeira, umidade e danos físicos.

5.Canais de entrada analógicos: O controlador do disjuntor ZW20-12 inclui quatro canais de entrada analógicos. Estes canais monitorizam vários parâmetros elétricos, incluindo corrente de fase A,Corrente de fase CA monitorização em tempo real e a comparação destes valores com limiares pré-estabelecidos permitem uma detecção precisa de falhas e uma acção adequada.

6Detecção e tratamento de falhas: o controlador monitora continuamente os parâmetros elétricos e os compara com valores fixos para detectar falhas de linha.O controlador inicia o tratamento correspondente, tais como a activação do interruptor ou a activação de medidas de protecção, garantindo uma

Aplicação

1.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.

2Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.

3Interruptor de limite: nas linhas de ramificação da fonte de alimentação, o disjuntor ZW20-12(F) pode funcionar como um interruptor de limite ou "cão de guarda"." Ajuda a monitorizar e proteger a linha de ramificação contra falhas e condições anormais.

4.Recloser e Sectionalizer: O disjuntor pode funcionar como recloser e sectionalizer em redes aéreas de distribuição.Restaura automaticamente a energia após falhas temporárias e isola as secções defeituosas para minimizar o impacto das interrupções.




Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
