Interruptor de circuito Vcb de alta tensão de três fases AC 50Hz ao ar livre

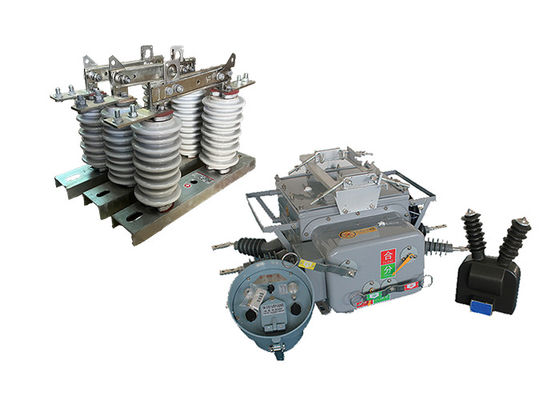

Recloser automático seccionador elétrico ZW20-12 ((F) disjuntor de vácuo com interruptores de desconexão de grupo externo GW9

Descrição do produto:

ZW20-12(F) interruptor de vácuo é três fases AC 50Hz externo HV interruptor é usado principalmente para rural e urbana 10 kV rede de distribuição exterior, como uma corrente de carga separada e combinada,corrente de sobrecarga, curto-circuito e outros locais semelhantes.

Toda a sua estrutura é um tipo de caixa comum de três fases, que é composto por um mecanismo de funcionamento, um circuito condutor, um sistema de isolamento, um elemento de vedação e um invólucro.

E está a apoiar os terminais remotos inteligentes correspondentes para satisfazer as necessidades de aplicação da automação de distribuição.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker com função de mensagem curta GSM

· Combinação com controlador de interruptor de divisão ZW20-12 (F)

O interruptor de desconexão externo GW9-10 é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para fins de manutenção, reparo ou emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.

O interruptor de desconexão exterior é concebido para ser operado por uma única pessoa, tornando-o fácil de usar e manobrar.que podem ser estendidas até ao equipamento elétrico, e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e linhas de ligação à terra.

O interruptor de desconexão exterior é projetado para proporcionar uma ruptura visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.



Características do controlador:

1. Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação: quando o interruptor é pesado

2Em caso de avaria permanente, aceleração automática;

3. controle remoto / fechamento manual para acelerar a viagem, e bloquear o recloser: o usuário repara a linha após o poder, se esquecer de remover o interruptor de aterramento

O arranque deve ser acelerado;

4. Três retardo de fechamento tempo pode ser ajustado;

O circuito de fechamento de acidentes adota o projeto de anti-mal funcionamento e tem a função de anti-acidentes.

5A corrente de sequência zero pode distinguir falhas dentro da região de falhas fora da região.

6O interruptor de controlo remoto é concebido para evitar uma má operação.

Características:

1Tecnologia de interrupção de vácuo: O disjuntor ZW20-12 utiliza interruptores de vácuo como meio de extinção de arco.Os interruptores de vácuo são altamente eficazes em apagar arcos e fornecem excelente resistência dielétrica, assegurando uma interrupção fiável das correntes de alta tensão.

2Aplicação ao ar livre: Este disjuntor é projetado especificamente para instalação ao ar livre, tornando-o adequado para uso em subestações, redes de distribuição e outros sistemas elétricos ao ar livre.É construído para resistir a condições ambientais adversas., incluindo variações de temperatura, umidade e exposição a poeira, chuva e radiação UV.

3.Alta tensão nominal: O disjuntor ZW20-12 é projetado para aplicações de alta tensão, com uma tensão nominal de 12 kilovolts (kV).Ele pode lidar com sistemas elétricos que operam a este nível de tensão.

4.Concepção compacta: O disjuntor apresenta um design compacto, permitindo uma instalação e integração mais fáceis em arranjos de comutadores ou subestações externos.A dimensão compacta facilita também a poupança de espaço e a utilização eficiente da área de instalação disponível.

5Operação fiável: O disjuntor ZW20-12 foi concebido para uma operação fiável.e mecanismos avançados para assegurar operações de comutação estáveis e eficientes, minimizando o risco de falhas ou falhas.

6Características de segurança: o interruptor está equipado com elementos de segurança para melhorar a segurança do operador e do sistema, que podem incluir mecanismos de bloqueio para evitar uma operação incorrecta,Indicadores mecânicos e eléctricos para fornecer informações sobre o estado, e persianas de segurança para evitar o contacto acidental com peças activas.




Colocação:

A relação entre o disjuntor de vácuo exterior e o isolador de desconexão de alta tensão exterior reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é utilizado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalhar juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Introdução do interruptor de desconexão exterior da série GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html

Aplicação

1Subestações: O disjuntor ZW20-12 é frequentemente utilizado em subestações ao ar livre como parte do sistema de distribuição primária.É usado para proteger e controlar equipamentos elétricos como transformadores, geradores e barras de autocarro.

2Redes de distribuição: Este disjuntor é adequado para redes de distribuição ao ar livre onde a energia de alta tensão é distribuída para vários locais.Ajuda a garantir uma operação fiável e segura, interrompendo as correntes de falha e isolando as secções defeituosas da rede.

3Instalações industriais: O disjuntor ZW20-12 é utilizado em sistemas de alta tensão ao ar livre encontrados em instalações industriais, como fábricas, fábricas e operações de mineração.Protege os equipamentos eléctricos críticos e garante a continuidade da alimentação.

4Instalações de energia renovável: em instalações de energia renovável ao ar livre, como parques eólicos ou centrais solares,O disjuntor ZW20-12 é utilizado para proteger a infraestrutura elétrica e alternar a energia gerada por fontes renováveis.

5Ferrovias: Este disjuntor é utilizado em sistemas de alta tensão ao ar livre associados à eletrificação ferroviária.incluindo sistemas de catenária aérea e subestações de tração.

6Indústria de petróleo e gás: O disjuntor ZW20-12 encontra aplicação em sistemas de alta tensão ao ar livre na indústria de petróleo e gás.É usado para proteger equipamentos elétricos e controlar a distribuição de energia em plataformas offshore, refinarias e estações de bombeamento.

7Projetos de infraestrutura: O disjuntor ZW20-12 é adequado para vários projetos de infraestrutura ao ar livre, como aeroportos, portos marítimos e linhas de transmissão de energia.Desempenha um papel crucial na protecção das infra-estruturas críticas e na garantia do fornecimento ininterrupto de energia.

Condição:

1Altitude: 2000 metros.

2.Temperatura ambiente:ao ar livre -30°C~+55°C

A temperatura média anual mais elevada é de 20°C

A temperatura média máxima diária é de 30°C

3Humidade relativa: 95% (~ 25°C)

4Capacidade sísmica: aceleração no nível do solo 0,3 g

Aceleração vertical do solo 0,15 g

Enquanto agem para três ondas senoidais

Fator de segurança 1.67

5Intensidade sísmica: 7 graus.

6. Diferença máxima de temperatura diária:25°C

7Localização da instalação: ponto de demarcação de responsabilidade do utilizador da linha aérea de 10 kW ao ar livre

8Método de aterragem: ponto neutro não toca, aterragem da bobina de supressão de arco e aterragem de baixa resistência


Parâmetros técnicos:

ZW20-12 ((F)

GW9-10
