Descrição do produto:

O ZW20-12(F) Boundary Load Switch é um novo produto que combina várias funções em um único dispositivo inteligente.Reabastecedor, e seccionalizador, oferecendo versatilidade e eficiência em várias aplicações.

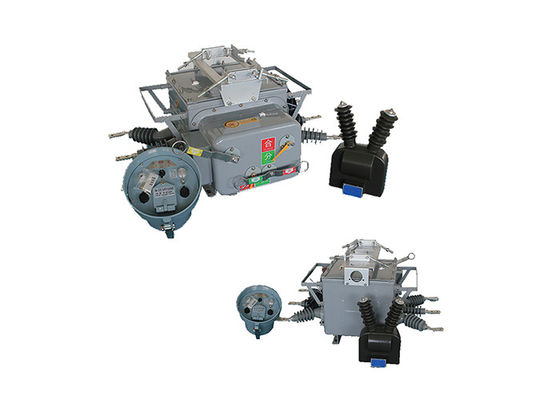

Os principais componentes do Boundary Load Switch incluem um interruptor de vácuo, um controlador CH-40 e um transformador de tensão externa.enquanto o controlador CH-40 fornece proteção avançada, funções de controlo e comunicação, um transformador de tensão externo, opcional para redes de anéis de distribuição de linhas de automação,podem ser utilizadas para ligações bilaterais PT (potencial transformador).

Este produto encontra uma ampla utilização em redes de anel espacial de rede eléctrica urbana e rural de 10 kV e 13 kV.e dispositivo de comutação automática para a implantação de carga de linha em redes de anelAlém disso, pode funcionar como um interruptor de limite (comumente conhecido como um cão de guarda) em linhas de abastecimento de energia de ramificação, bem como reclosers e seccionalizers em redes de distribuição aéreas.

O Boundary Load Switch oferece capacidades de gestão remota, permitindo um monitoramento e controlo eficientes.Facilitar a integração contínua nos sistemas de automação de distribuição.

O dispositivo utiliza mecanismos de detecção e julgamento fiáveis, incluindo a capacidade de detectar correntes de sequência zero de nível mA e correntes de curto-circuito entre fases.Isto permite a remoção automática de falhas de ligação à terra de fase única e falhas de curto-circuito de fase a fase, melhorando as capacidades de gestão de falhas do sistema.

O interruptor principal do Boundary Load Switch utiliza tecnologia de arco de vácuo, enquanto o sistema de isolamento incorpora isolamento de gás misto SF6 e N2.à prova de explosão, e tecnologias de sistemas de isolamento do Japão, Alemanha e França, garantindo um excelente desempenho global de vedação.que impede fugas e garante que o desempenho do dispositivo não é afetado pelo ambiente externo.

O mecanismo de funcionamento da mola do interruptor de carga limite foi concebido tendo em conta a miniaturização e a otimização do desempenho,resultando numa maior fiabilidade de ação em comparação com os mecanismos de mola tradicionaisEsta melhoria do projecto aumenta a eficiência operacional geral e a vida útil do dispositivo.



Características do controlador:

Os controladores terminais inteligentes têm funções como proteção, controlo automático, inspecção/pergunta, comunicação e gestão de software.

1Implementar perfeitamente várias funções como proteção de circuito, controle remoto, alarme e monitoramento remoto.

2.Não é necessário qualquer investimento de hardware de comunicação nas redes GSM. Basta comprar um cartão SIM e ativar os serviços de SMS.

3.Usar telefones celulares designados, encriptação de informações, verificação de senha e outras medidas de segurança.

4O módulo GSM pode especificar um número de telemóvel e só aceitar comandos do telefone ligado.

5As mensagens de comunicação para controle remoto e outros comandos são criptografadas.

6. Segue um método de controlo remoto pré-definido-confirmar-executar-verificar para garantir a segurança do controlo do sistema e evitar erros de funcionamento.

7Não há necessidade de instalar linhas de comunicação ou de depurar linhas de comunicação.

8Basta instalar o terminal de monitoramento inteligente SMS corretamente, inserir o cartão SIM, definir o número de celular designado, e o sistema começará a funcionar.

9O monitoramento e a visualização em tempo real podem ser realizados em qualquer local com um sinal, sem a necessidade de pessoal estacionado para o monitoramento.




Aplicação:

1.Subestações de distribuição de energia: O interruptor ZW20 é comumente empregado em subestações de distribuição de energia, tanto em ambientes internos como externos.e protecção contra falhas nas redes de distribuição.

2Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.

3Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.

4.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.

5Operações de mineração: O interruptor ZW20 é usado em operações de mineração para controlar e proteger equipamentos elétricos e redes de distribuição de energia em minas subterrâneas e superficiais.

6Indústria de petróleo e gás: O interruptor ZW20 encontra aplicação na indústria de petróleo e gás para controlar e proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.

7Instalações de tratamento de águas e águas residuais: O interruptor ZW20 é utilizado em instalações de tratamento de águas e águas residuais para controlar e proteger equipamentos elétricos em estações de bombeamento, estações de tratamento,e redes de distribuição.

Estrutura:

O dispositivo de proteção e monitorização de relé baseado em microcomputador é um sistema tecnologicamente avançado que funciona como controlador central do sistema de interruptores.Utilizando tecnologia de microcomputadores de pontaO dispositivo desempenha um papel crucial na garantia da segurança e da fiabilidade do sistema elétrico em que está integrado.
O controlador foi especificamente concebido para suportar várias condições ambientais e é equipado com uma resistência robusta às intempéries.Esta característica permite que ele funcione de forma confiável em condições climáticas adversas, tais como temperaturas extremasAlém disso, o controlador é construído com proteção contra condensação,garantir a sua funcionalidade mesmo em ambientes úmidos ou úmidos onde a umidade pode ser um problema.
Para estabelecer uma ligação segura e fiável, o controlador é ligado ao corpo do interruptor através de conectores de aviação.tornando-os uma escolha ideal para aplicações críticas como proteção de relé e monitoramentoEstes conectores asseguram uma comunicação e funcionalidade adequadas entre o controlador e o interruptor, melhorando o desempenho geral e a fiabilidade do sistema.
O controlador se destaca pela fiabilidade da ligação, minimizando o risco de perda ou interrupção do sinal, garantindo assim uma comunicação contínua e ininterrupta entre o controlador e o interruptor,que é crucial para o bom funcionamento do sistema de proteção e monitorização do relé. Ao manter um elevado nível de protecção, o controlador garante a integridade e a precisão das funções de protecção e monitorização do relé,Prevenção de eventuais erros ou discrepâncias que possam comprometer a segurança geral do sistema elétrico.

Condições ambientais:

Temperatura do ar ambiente: -40°C a +70°C.

Altitude: não superior a 3000 m acima do nível do mar.

O ar circundante pode estar contaminado com poeira, fumaça, gases corrosivos, vapor ou névoa salina.

A velocidade do vento não deve exceder 34 m/s (equivalente a uma pressão de 700 Pa na superfície cilíndrica).

Podem ser negligenciadas as vibrações ou a atividade sísmica dos equipamentos externos de comutação e controlo.

A amplitude da interferência eletromagnética induzida no sistema secundário não excede 1,6 kV.




Parâmetros técnicos:

Parâmetro técnico do controlador:
