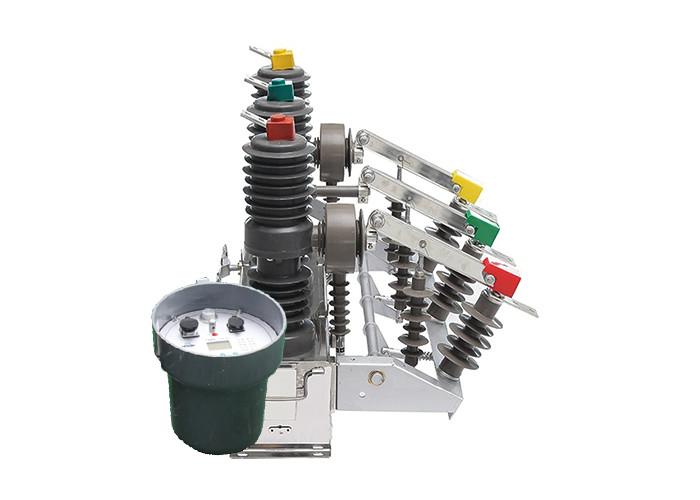

Secionador de alta tensão no sistema de distribuição série ZW32

Seccionador de circuito elétrico de alta eficiência com controlador inteligente ZW32

Descrição do produto:

Este disjuntor de vácuo de alta tensão exterior é a tensão nominal do equipamento de distribuição exterior de três fases AC 50HZ, sua corrente nominal é de 630A ~ 1250A, curto-corrente é de 20kA.Utilizava principalmente corrente de carga, excesso de correcção e curto-corrente que utilizam sistemas de eletricidade cortados e fechados.

É adequado para empresas industriais e de mineração, enquanto o seu objectivo é proteger e controlar o sistema e fácil de adaptar ao local rural e a algumas operações frequentes.

Introdução do controlador:

1Comunicação avançada e monitorização remota: O disjuntor de vácuo ZW32-12 está equipado com uma interface de comunicação 485/232, permitindo uma integração perfeita nos sistemas de monitorização.Também pode ser conectado através de fibra óptica ou comunicação sem fio para monitoramento remotoIsto permite a monitorização em tempo real do estado, desempenho e condições de falha do disjuntor, facilitando a manutenção proativa e a resolução eficiente de problemas.

2Função de aceleração após recolocação: em caso de avaria permanente, o disjuntor ZW32-12 dispõe de uma função de aceleração automática.Isto significa que se a falha persistir após a recolocação, o interruptor irá automaticamente disparar com maior velocidade, proporcionando uma proteção reforçada contra falhas persistentes e minimizando possíveis danos ao sistema.

3. Tempo de atraso de recolocação ajustável: O disjuntor ZW32-12 permite o ajuste do tempo de atraso de recolocação.Esta característica proporciona flexibilidade na configuração da operação de recolocação com base nos requisitos específicos do sistema de alimentaçãoPermite a personalização para otimizar a resposta do sistema a diferentes cenários de falha e melhorar a confiabilidade geral do sistema.

4.Concepção anti-falhas e função anti-salto: O disjuntor ZW32-12 incorpora um projeto anti-falhas para o circuito de fechamento do salto.Esta concepção impede o fechamento acidental ou não intencional do disjuntorAlém disso, inclui uma função anti-salto, que garante que o disjuntor permaneça numa posição fechada estável, reduzindo o risco de tropeço súbito devido a fatores externos.

5. Discriminação de falhas com corrente de sequência zero: O disjuntor ZW32-12 é equipado com a capacidade de distinguir entre falhas dentro e fora da zona usando análise de corrente de sequência zero.Isto permite uma discriminação precisa de falhas, permitindo um isolamento mais rápido e preciso das falhas e minimizando o impacto no sistema de energia.

6Interruptor de controlo remoto para prevenção de erros de funcionamento: O disjuntor ZW32-12 incorpora um interruptor de controlo remoto com um projecto específico para evitar erros de funcionamento.Esta característica garante que as operações remotas sejam realizadas com segurança e reduz o risco de acidentes ou ações não intencionais..

Características:

1Voltagem e corrente nominal: O disjuntor é concebido para sistemas AC trifásicos com uma tensão nominal adequada para equipamentos de distribuição ao ar livre.Funciona a uma frequência de 50 Hz e tem uma gama de corrente nominal de 630A a 1250AEsta corrente nominal mais elevada torna-o adequado para aplicações em que estão envolvidas cargas de potência mais elevadas.

2Capacidade de curto-circuito: O disjuntor tem uma corrente de curto-circuito de 20kA. Isso significa que pode interromper e lidar efetivamente com correntes de falha de até 20.000 Ampere,fornecer proteção fiável contra curto-circuitos e limitar possíveis danos ao sistema elétrico.

3Proteção e controlo do sistema: O objectivo principal deste disjuntor é proteger e controlar o sistema elétrico.É projetado para interromper o fluxo de corrente durante condições de sobrecorrenteAo cortar a corrente, ajuda a evitar danos ao equipamento e garante a segurança do sistema.

4Aplicação ao ar livre: Este disjuntor é especificamente concebido para utilização ao ar livre, tornando-o adequado para aplicações em vários sistemas de distribuição ao ar livre.A sua construção robusta e o seu invólucro protector permitem-lhe resistir a factores ambientais como as condições meteorológicas, poeira e umidade.

5Aplicações industriais e de mineração: O disjuntor é adequado para instalações industriais e de mineração onde a distribuição de energia confiável e eficiente é crucial.A sua elevada potência de corrente e o seu design robusto tornam-na adequada para lidar com as demandas de energia de máquinas e equipamentos pesados comumente encontrados em operações industriais e de mineração.

6Ambientes rurais e de funcionamento frequente: O disjuntor é fácil de instalar e operar, tornando-o adequado para áreas rurais e locais que exigem funcionamento frequente.Seu design fácil de usar e desempenho confiável garantem uma operação e manutenção suaves mesmo em ambientes desafiadores.

Condição:

1.Altitude não superior a 2000 metros;

2Temperatura do ar ambiente: -45 ° C ~ + 40 ° C. Diferença de temperatura diária: 25 ° C;

3Velocidade do vento não superior a 35 m / s

4Sem locais inflamáveis, explosivos, perigosos, com corrosão química e vibrações violentas.

Parâmetro técnico:
