Segmentação elétrica de demarcação inteligente com controlador combinado com interruptor de gancho suporta comunicação

Segmentação elétrica de demarcação inteligente com controlador combinado com interruptor de gancho suporta comunicação

Descrição do produto:

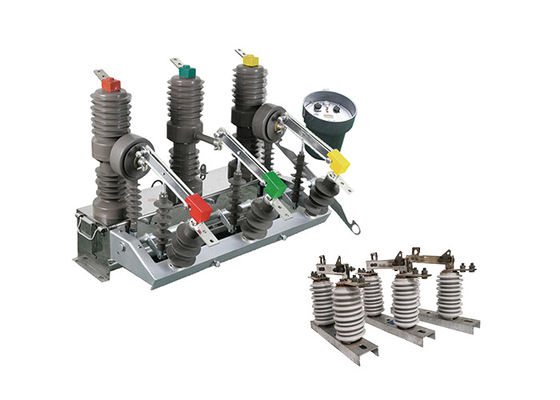

O divisor elétrico de demarcação inteligente da série ZW32 é um equipamento de distribuição exterior com tensão nominal de 12 kV e corrente alternada trifásica de 50 Hz.É usado principalmente para abrir e fechar corrente de carga, corrente de sobrecarga e corrente de curto-circuito no sistema de energia. É adequado para a protecção e controlo no sistema de distribuição de energia de subestações e empresas industriais e de mineração,bem como os locais onde a rede de energia rural é frequentemente operada. O disjuntor tem as características de pequeno volume, peso leve, anti-condensação, livre de manutenção e assim por diante. Pode adaptar-se às condições climáticas adversas e ambiente sujo.

O interruptor de gancho GW9-10 é um tipo de interruptor elétrico usado para isolar uma seção de uma linha aérea de transmissão de energia para manutenção ou reparo.É tipicamente usado em sistemas elétricos de alta tensão, tais como as utilizadas pelas empresas de energia para transmitir eletricidade a longas distâncias.

O interruptor é montado em uma estrutura aérea, como uma torre de transmissão ou um poste, e é projetado para suportar as duras condições ambientais encontradas em sistemas elétricos ao ar livre.Tem uma verticalidade, ou movimento para cima e para baixo, para ligar ou desligar os contatos do interruptor, que são tipicamente feitos de cobre ou outros materiais condutores.

O interruptor de gancho é projetado para fornecer uma ruptura visível na linha de transmissão, permitindo que o pessoal de manutenção trabalhe com segurança na linha sem risco de eletrochoque ou danos ao equipamento.É frequentemente utilizado em conjunto com outros dispositivos de segurança, tais como interruptores de aterragem e detectores de ondas, para proteger o sistema elétrico e as pessoas que trabalham nele.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Introdução do controlador:

O controlador suporta comunicação através de uma interface 485/232, que permite monitoramento e controle remoto.
Quando um interruptor pesado é detectado, o dispositivo acelera automaticamente o processo de descarga em caso de falha permanente.
Fechamento e recolocação remoto/manuais: o utilizador tem a opção de fechar e recolocar o circuito remotamente ou manualmente.se o utilizador esquecer de retirar o interruptor de ligação à terra ao restaurar a energia após a reparação de uma linha, o dispositivo pode acelerar o processo de arranque para garantir a segurança.
Permite o ajuste de três tempos de atraso de recolocação.
O circuito de fechamento de salto do controlador incorpora um projeto anti-mal funcionamento. Inclui uma função anti-salto para evitar o fechamento não intencional do circuito.
O controlador pode distinguir entre falhas dentro e fora da zona com base na corrente de sequência zero.Esta capacidade ajuda a identificar a localização de falhas e permite uma solução de problemas e manutenção mais específicas.
Prevenção de erros de funcionamento: o interruptor de comando remoto é concebido para evitar erros de funcionamento.Reduzindo assim o risco de ações não intencionais.

Características:

1Voltagem e corrente nominal: O disjuntor é concebido para sistemas AC trifásicos com uma tensão nominal adequada para equipamentos de distribuição ao ar livre.Funciona a uma frequência de 50 Hz e tem uma gama de corrente nominal de 630A a 1250AEsta corrente nominal mais elevada torna-o adequado para aplicações em que estão envolvidas cargas de potência mais elevadas.

2Capacidade de curto-circuito: O disjuntor tem uma corrente de curto-circuito de 20kA. Isso significa que pode interromper e lidar efetivamente com correntes de falha de até 20.000 Ampere,fornecer proteção fiável contra curto-circuitos e limitar possíveis danos ao sistema elétrico.

3Proteção e controlo do sistema: O objectivo principal deste disjuntor é proteger e controlar o sistema elétrico.É projetado para interromper o fluxo de corrente durante condições de sobrecorrenteAo cortar a corrente, ajuda a evitar danos ao equipamento e garante a segurança do sistema.

4Aplicação ao ar livre: Este disjuntor é especificamente concebido para utilização ao ar livre, tornando-o adequado para aplicações em vários sistemas de distribuição ao ar livre.A sua construção robusta e o seu invólucro protector permitem-lhe resistir a factores ambientais como as condições meteorológicas, poeira e umidade.

5Aplicações industriais e de mineração: O disjuntor é adequado para instalações industriais e de mineração onde a distribuição de energia confiável e eficiente é crucial.A sua elevada potência de corrente e o seu design robusto tornam-na adequada para lidar com as demandas de energia de máquinas e equipamentos pesados comumente encontrados em operações industriais e de mineração.

6Ambientes rurais e de funcionamento frequente: o disjuntor é fácil de instalar e operar, tornando-o adequado para áreas rurais e locais que exigem funcionamento frequente.Seu design fácil de usar e desempenho confiável garantem uma operação e manutenção suaves mesmo em ambientes desafiadores.

Vantagem:

1.Concepção compacta: O disjuntor de vácuo ZW32-12 é projetado com um tamanho pequeno, permitindo um uso eficiente do espaço nas instalações elétricas.O seu design compacto torna-o adequado para instalações onde o espaço é limitado, como em subestações compactas ou salas de comutadores.

2.Construção leve: O disjuntor ZW32-12 é construído com materiais leves, o que reduz o seu peso total.,e instalar, minimizando o esforço físico necessário durante os procedimentos de instalação e manutenção.

3Função sem manutenção: O disjuntor a vácuo ZW32-12 é concebido para funcionar sem manutenção.que não exijam manutenção ou substituição regular de meios de extinção de arcoEsta característica reduz a necessidade de actividades de manutenção de rotina, poupando tempo e recursos.

4Medidas anticondensação: O disjuntor ZW32-12 incorpora medidas anticondensação para evitar o acúmulo de umidade e a condensação no interior do equipamento.Estas medidas podem incluir a utilização de materiais resistentes à humidade, técnicas de vedação e sistemas de ventilação para garantir uma operação fiável mesmo em ambientes úmidos.

5Resistência a condições climáticas adversas e ambientes sujos: O disjuntor ZW32-12 foi projetado para suportar condições climáticas adversas e ambientes sujos.É construído com materiais robustos e revestimentos protetores que fornecem resistência à umidadeIsto garante a fiabilidade e o desempenho do disjuntor, mesmo em ambientes externos ou industriais desafiadores.

Estrutura

1O interruptor de carga de alta tensão montado num pilar com câmara de extinção de arco de vácuo tem um desempenho de quebra estável e fiável.livre de manutenção, pequeno tamanho, leve e longa vida útil.

2O interruptor de carga adota uma estrutura totalmente fechada com bom desempenho de vedação, capacidades de prevenção de umidade e orvalho, adequado para utilização em áreas de alta temperatura e umidade.

3O interruptor de carga pode ser operado manualmente ou electricamente para abertura e fechamento, e também pode ser controlado remotamente.

4O mecanismo de funcionamento é inovador, simples, de funcionamento fiável, de dimensão compacta e tem uma vida útil mecânica de até 10 000 operações.e o nível de tensão pode ser selecionado a partir de -220V, 110V, 48V ou 24V.

Parâmetro técnico:

ZW32-12

GW9-10
