Interruptor de vácuo de alta eficácia de alta tensão 630A/1000A/1250A

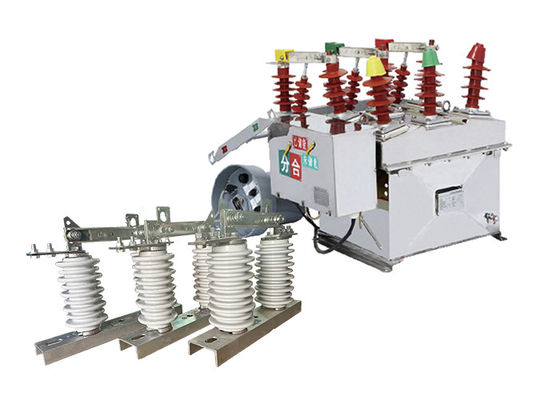

Alta Eficiência Alta Tensão Três Pahses Corretor de vácuo Combinado com Portátil Interruptor de Desconectador Externo

Descrição do produto:

O disjuntor de vácuo de alta tensão ZW8-12 foi concebido para cumprir normas internacionais e é fabricado utilizando tecnologias avançadas.com uma tensão nominal de até 630 A,, e uma corrente de corte de curto-circuito de até 20 kA.

O disjuntor é composto por vários componentes-chave, incluindo o interruptor de vácuo, o mecanismo de operação e o sistema de controle.O interruptor de vácuo é o coração do disjuntor e é responsável por interromper a corrente elétricaÉ concebido para funcionar no vácuo, o que ajuda a evitar o arco e garante uma operação fiável.

O mecanismo de funcionamento é responsável pela abertura e fechamento do disjuntor e pode ser operado manualmente ou electricamente.O sistema de controlo monitora o disjuntor e fornece feedback ao operador, permitindo-lhes monitorizar o estado do disjuntor e detectar eventuais falhas.

O disjuntor ZW8-12 é projetado para ser altamente confiável e requer manutenção mínima.que o tornam adequado para utilização numa ampla gama de aplicações.

O interruptor dosconnector externo GW9-10 é um interruptor elétrico que é projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de dois conectores externos são tipicamente projetados para operar a tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

É importante seguir os procedimentos de segurança adequados quando se trabalha com interruptores de desconexão de alta tensão, pois podem ser perigosos se não forem manuseados corretamente.Apenas o pessoal qualificado e treinado deve ser autorizado a operar e manter equipamentos de alta tensão.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Características:

Função de medição
1Regista voltagem, corrente e outros dados operacionais, bem como registos de eventos.

Função FTU
1. Pode atingir quatro funções remotas de controlo remoto, telemetria, sinalização remota e ajuste remoto.
2Inclui controlo remoto, monitorização remota de vários estados, exibição remota de vários valores de medição e registos de eventos e ajuste remoto de vários valores definidos.

Interface e protocolo de comunicação
1O controlador está equipado com uma interface de dados e um protocolo de comunicação remota padrão, com suporte a vários métodos de comunicação, tais como fibra, com fio e sem fio,que serve como terminal remoto no sistema de automação de distribuição de energia.

Função de controlo remoto
1Pode ser equipado com um controlo remoto sem fios para realizar operações remotas de abertura e fechamento a curta distância, com funcionamento seguro e fiável.

Bateria de reserva
1Pode ser equipado com uma bateria de reserva para manter o funcionamento normal durante 12 horas após a perda de CA.

Função de proteção da comutação de potência dupla
1. Tem controlo mútuo de potência dupla, com função automática de retardo de recolocação no momento da ligação e função automática de retardo de partida no momento da desligação.
2O lado de saída tem a função de não se fechar quando há eletricidade, e as duas posições do interruptor estão interligadas.

Eliminar automaticamente a falha, isolar a área de falha, transferir energia automaticamente e restaurar a energia para a área não falha.


Colocação:

A relação entre o disjuntor de vácuo exterior e o isolador de desconexão de alta tensão exterior reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é utilizado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalhar juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Aplicação

1Sistemas de distribuição: O disjuntor ZW8-12 desempenha um papel crucial no controlo e proteção dos sistemas de distribuição nas redes eléctricas urbanas e rurais de 10 kV.É responsável por ligar ou desligar correntes de carga, assegurando uma distribuição de energia fiável para os consumidores.

2Subestações de energia: O interruptor é frequentemente utilizado em subestações de energia onde as linhas de transmissão de alta tensão estão ligadas às redes de distribuição.Ajuda no isolamento e proteção dos equipamentos, permitindo uma operação segura e eficiente da subestação.

3.Sistemas de energia industrial: Indústrias com grandes necessidades de energia, tais como fábricas, operações de mineração e projetos de infraestrutura de grande escala,muitas vezes utilizam o disjuntor ZW8-12 para controlar e proteger seus sistemas de energia de alta tensãoAjuda a gerir as correntes de carga e a proteger o equipamento contra correntes de falha de curto-circuito.

4.Sistemas de energia renovável: Com a crescente adoção de fontes de energia renováveis como a energia eólica e solar,O disjuntor ZW8-12 encontra aplicação em sistemas de comutadores de alta tensão associados à geração de energia renovávelAjuda a integrar eficientemente a energia renovável na rede e garante a operação segura das instalações de produção de energia.

5Redes de serviços públicos: As empresas de serviços públicos elétricos dependem do disjuntor ZW8-12 para gerir e proteger as suas redes de transmissão e distribuição de alta tensão.Contribui para a fiabilidade e estabilidade globais da rede de serviços públicos através do controlo eficaz das correntes de carga e da interrupção de falhas.

Condição:

Temperatura ambiente:-40°C~+70°C (temperatura média diária não superior a +40°C)

Altitude: > 1000 m (máximo 3000 m)

Umidade ambiente:Umidade relativa média diária não superior a 95%, média relativa mensal

Nível de poluição: Nível IV

Velocidade máxima do vento: 700 Pa (equivalente a velocidade do vento 35 m/s)

Intensidade do terremoto: nível 8

Parâmetro técnico:

ZW8-12


GW9-10
