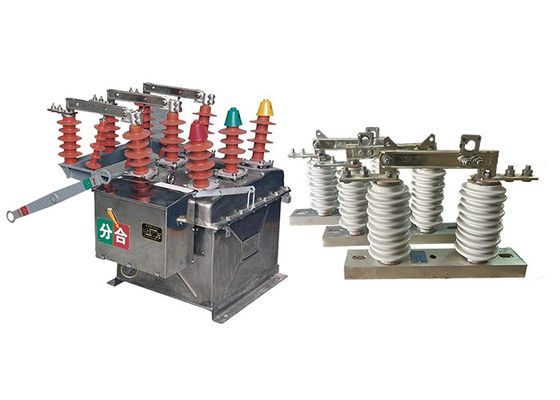

ZW8-12 Disjuntor de vácuo de alta tensão para proteção de subestação usando com GW9-10 interruptor operado por gancho

ZW8-12 Disjuntor de vácuo de alta tensão para proteção de subestação usando com GW9-10 interruptor operado por gancho

Descrição do produto:

O disjuntor automático de vácuo ZW8-12 foi concebido para cumprir as normas internacionais e é fabricado utilizando tecnologias avançadas.com uma tensão nominal de até 630 A,, e uma corrente de corte de curto-circuito de até 20 kA.

O disjuntor é composto por vários componentes-chave, incluindo o interruptor de vácuo, o mecanismo de operação e o sistema de controle.O interruptor de vácuo é o coração do disjuntor e é responsável por interromper a corrente elétricaÉ concebido para funcionar no vácuo, o que ajuda a evitar o arco e garante uma operação fiável.

O mecanismo de funcionamento é responsável pela abertura e fechamento do disjuntor e pode ser operado manualmente ou eletricamente.O sistema de controlo monitora o disjuntor e fornece feedback ao operador, permitindo-lhes monitorizar o estado do disjuntor e detectar eventuais falhas.

O disjuntor ZW8-12 é projetado para ser altamente confiável e requer manutenção mínima.que o tornam adequado para utilização numa ampla gama de aplicações.

GW9-10 interruptor operado por gancho é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para manutenção, reparo ou fins de emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.

O interruptor operado por um gancho é concebido para ser operado por uma única pessoa, tornando-o fácil de usar e manobrar.que podem ser estendidas até ao equipamento elétrico, e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e linhas de ligação à terra.

O interruptor é projetado para proporcionar uma interrupção visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.

Características:

Função de protecção do microcomputador

1Tem uma função de protecção contra a corrente em três fases: travagem rápida, travagem rápida com tempo limitado e protecção contra a sobrecorrência.

2.Configuração flexível das características de tempo rápido e lento.

3Os utilizadores podem definir os valores de protecção e os atrasos.

Função de recolocação

1. Podem ser definidas até três operações de recolocação.

2Os utilizadores podem escolher livremente o número de operações de recolocação e os diferentes intervalos de recolocação.

3Tem funções de aceleração antes do recolocamento, aceleração após o recolocamento e seleção de coordenação sequencial.

Função de reconstrução da rede

1.Incluem bloqueio de saída de baixa tensão, recolocação automática, recolocação de curta duração, recolocação contínua, recolocação de baixa tensão, reinicialização automática, activação de curta duração do valor de proteção de espera,e ativação contínua do valor de proteção de espera.

2O controlo inteligente distribuído pode ser realizado de acordo com a função pré-definida durante a operação da rede de anéis.

3Quando ocorre uma falha na rede, ele limpa automaticamente a falha, isola a área de falha, transfere energia automaticamente e restaura a energia para a área não falha.

Função de medição

1Regista voltagem, corrente e outros dados operacionais, bem como registos de eventos.

Função FTU

1. Pode atingir quatro funções remotas de controlo remoto, telemetria, sinalização remota e ajuste remoto.

2Inclui controlo remoto, monitorização remota de vários estados, exibição remota de vários valores de medição e registos de eventos e ajuste remoto de vários valores definidos.

Interface e protocolo de comunicação

O controlador é equipado com uma interface de dados e protocolo de comunicação remota padrão, suportando vários métodos de comunicação, tais como fibra, com fio e sem fio,que serve como terminal remoto no sistema de automação de distribuição de energia.

Função de controlo remoto

Pode ser equipado com um comando remoto sem fios para realizar operações remotas de abertura e fechamento a curta distância, com funcionamento seguro e fiável.

Bateria de reserva

1Pode ser equipado com uma bateria de reserva para manter o funcionamento normal durante 12 horas após a perda de CA.

Função de proteção da comutação de potência dupla

1. Tem controlo mútuo de potência dupla, com função automática de retardo de recolocação no momento da ligação e função automática de retardo de viagem no momento da desligação.

2O lado de saída tem a função de não se fechar quando há eletricidade, e as duas posições do interruptor estão interligadas.


Aplicação:

1Redes de distribuição de energia: O disjuntor ZW8-12 pode ser utilizado em redes de distribuição de média tensão, como subestações, para proteger transformadores, alimentadores,e outros equipamentos elétricos de sobrecarga e curto-circuitoAssegura um funcionamento fiável e seguro do sistema de distribuição.

2Plantas industriais: indústrias como fábricas, instalações químicas e operações de mineração geralmente utilizam o disjuntor ZW8-12 para proteger equipamentos e máquinas críticos.Fornece proteção contra falhas para motores, geradores, interruptores e outros sistemas eléctricos industriais.

3.Sistemas de energia industrial: Indústrias com grandes necessidades de energia, tais como fábricas, operações de mineração e projetos de infraestrutura em larga escala,muitas vezes utilizam o disjuntor ZW8-12 para controlar e proteger seus sistemas de energia de alta tensãoAjuda a gerir as correntes de carga e a proteger o equipamento contra correntes de falha de curto-circuito.

4.Sistemas de energia renovável: Com a crescente adoção de fontes de energia renováveis como a energia eólica e solar,O disjuntor ZW8-12 encontra aplicação em sistemas de comutadores de alta tensão associados à geração de energia renovávelAjuda a integrar eficientemente a energia renovável na rede e garante a operação segura das instalações de geração de energia.

Vantagem:

1.CT23 Mecanismo de funcionamento com armazenamento de energia de mola: O disjuntor ZW8-12 está equipado com o mecanismo de funcionamento com armazenamento de energia de mola do tipo CT23.Este mecanismo utiliza energia mecânica armazenada em molas para facilitar a abertura e fechamento dos contatos do disjuntorOferece flexibilidade de funcionamento, permitindo a operação motorizada ou manual, consoante as exigências específicas da aplicação.

2.ZW8-12G Combined Breaker: O modelo ZW8-12G é um interruptor combinado que consiste no interruptor de circuito ZW8-12 e um isolador. Esta configuração permite que ele funcione como um seccionador,que permitam o isolamento de secções específicas de uma rede de distribuição de energia para fins de manutenção ou de identificação de falhas.

3.Três fases montadas numa estrutura de tanque: O disjuntor ZW8-12 possui uma estrutura de três fases montada numa estrutura de tanque.Isto significa que os componentes do disjuntor para cada fase estão encerrados dentro de um tanque comumO reservatório proporciona protecção mecânica e aumenta a robustez geral do disjuntor.

4.Câmara de extinção de arco de vácuo e material de isolamento: no interior do tanque de metal, o disjuntor ZW8-12 incorpora uma câmara de extinção de arco de vácuo de três fases.Esta câmara extingue eficientemente os arcos elétricos que ocorrem durante a interrupção do circuitoAlém disso, o disjuntor utiliza materiais de isolamento, tais como SMC (composto de moldagem de folha), para assegurar o isolamento entre fases e de fase em fase,Aumentar a sua resistência de isolamento global.

5. Desempenho confiável e alta resistência a isolamento: O disjuntor ZW8-12 é conhecido por seu desempenho confiável e alta resistência a isolamento.Foi concebido e testado para cumprir padrões de desempenho rigorosos., assegurando um funcionamento fiável em várias condições eléctricas. A elevada resistência de isolamento aumenta a capacidade do disjuntor de resistir e isolar tensões eléctricas,Contribuir para a segurança e a fiabilidade do sistema elétrico

Parâmetro técnico:

ZW8-12

GW9-10
