Interruptor de vácuo AC de alta tensão Interruptor de circuito automático / manual inteligente combinado com gancho de fase única

Interruptor de vácuo AC de alta tensão Interruptor de circuito automático / manual inteligente combinado com gancho de fase única

Descrição do produto:

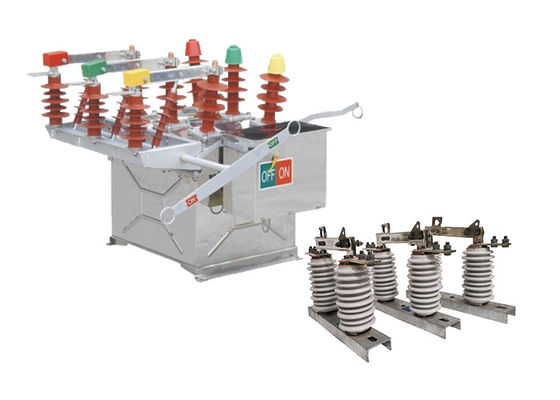

O disjuntor de vácuo externo de alta tensão ZW8-12 é adequado para comutadores externos de alta tensão AC de três fases com uma tensão nominal de 12 kV e uma frequência nominal de 50 Hz.É utilizado principalmente nos sistemas de distribuição de redes de energia urbanas e rurais de 10 kV para ligar ou desligar correntes de carga e correntes de falha de curto-circuitoÉ um dos produtos mais utilizados, maduros e estáveis no sistema de energia.

O gancho GW9-10 é um tipo de interruptor elétrico usado em sistemas de energia de alta tensão para isolar seções da rede para fins de manutenção ou segurança.O interruptor é tipicamente montado em um poste ou outra estrutura de suporte e é usado para desconectar uma linha de energia aérea do resto do sistema.

Os ganchos são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais ao ar livre.Consistem num conjunto de contatos estacionários e móveis separados por uma abertura de arQuando o interruptor está na posição fechada, os contatos estão em contato uns com os outros, permitindo que a corrente flua através do circuito.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.

Os ganchos são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em diversas condições ambientais.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.

Os ganchos são comumente usados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

Efeito duplo do uso quando o interruptor de isolamento da série GW9-10 pode ser usado com os interruptores de vácuo!!

Características:

1O disjuntor de vácuo AC de alta tensão externo ZW8-12 possui uma capacidade anti-poluição melhorada, com isolamento interno projetado para isolamento de ar e resina composita epóxi.Este sistema de isolamento ajuda a proteger o disjuntor de poluentes ambientais, assegurando o seu funcionamento fiável mesmo em condições exteriores poluídas ou adversas.

2O disjuntor ZW8-12 está equipado com um mecanismo de operação de armazenamento de energia do míssil.permitir operações de mudança rápidas e fiáveisO mecanismo de armazenamento de energia do míssil melhora o desempenho geral e a fiabilidade do disjuntor.

3O disjuntor ZW8-12 pode ser configurado com um interruptor de separação unilateral (lado esquerdo) ou bidirecional, juntamente com um PT externo (Transformador de Potencial).Esta flexibilidade permite opções de instalação versáteis com base em requisitos específicos do sistemaO interruptor de separação de um ou dois lados permite o fácil isolamento do disjuntor do sistema de energia, enquanto o PT externo facilita a medição e monitoramento precisos da tensão.


Condição:

1Temperatura ambiente: O disjuntor é concebido para funcionar numa faixa de temperatura compreendida entre -15°C e +40°C.Isto significa que pode funcionar eficazmente em ambientes com temperaturas tão baixas como -15°C e tão altas como +40°C.

2Pressão do vento: o disjuntor pode suportar pressões do vento de até 700 Pa, o que equivale a uma velocidade do vento de 34 m/s.Isso garante que o interruptor permaneça estável e não afetado por ventos fortes.

3.Altitude: o disjuntor é adequado para instalação a altitudes de até 1000 m acima do nível do mar.

4Intensidade sísmica: O disjuntor é concebido para suportar atividades sísmicas com um nível de intensidade de até 8 na escala de intensidade sísmica.Isto garante que ele permanece operacional e não é afetado por vibrações sísmicas até este nível.

Aplicação

1Redes de distribuição de energia: O disjuntor ZW8-12 pode ser utilizado em redes de distribuição de média tensão, como subestações, para proteger transformadores, alimentadores,e outros equipamentos elétricos de sobrecarga e curto-circuitoAssegura um funcionamento fiável e seguro do sistema de distribuição.

2Plantas industriais: indústrias como fábricas, instalações químicas e operações de mineração geralmente utilizam o disjuntor ZW8-12 para proteger equipamentos e máquinas críticos.Fornece proteção contra falhas para motores, geradores, interruptores e outros sistemas eléctricos industriais.

3Edifícios comerciais: O disjuntor ZW8-12 é comumente instalado em edifícios comerciais, incluindo complexos de escritórios, shoppings, hospitais e instituições educacionais.Protege os sistemas de distribuição eléctrica, sistemas HVAC, elevadores, circuitos de iluminação e outras infraestruturas essenciais de edifícios.

4.Sistemas de energia renovável: Com a crescente adoção de fontes de energia renováveis como a energia eólica e solar,O disjuntor ZW8-12 é utilizado para proteger as instalações de energia renovável de média tensão.Assegura a desconexão segura da energia gerada a partir de fontes renováveis durante falhas ou operações de manutenção.

5.Projetos de infra-estrutura: O disjuntor ZW8-12 é adequado para projetos de infra-estrutura, tais como ferrovias, aeroportos e instalações de tratamento de água.incluindo os sistemas de tração, sistemas de iluminação, estações de bombeamento e circuitos de controlo.

6Centros de dados: os centros de dados exigem uma proteção elétrica fiável e robusta.O disjuntor ZW8-12 é comumente usado em sistemas de distribuição de média voltagem dentro de data centers para proteger servidores críticos, sistemas de energia de reserva, infra-estruturas de arrefecimento e fontes de alimentação ininterruptas (UPS).

7Instalações de petróleo e gás: na indústria do petróleo e do gás, o disjuntor ZW8-12 é utilizado em sistemas eléctricos de média tensão para protecção e controlo de bombas, compressores, motores,e outros equipamentos em refinarias, plataformas offshore e instalações em linha.

Estrutura:

1.Envase: O disjuntor é alojado num envelope robusto feito de materiais de alta qualidade, tais como aço ou alumínio.A caixa fornece proteção mecânica e isolamento para os componentes internos.

2Mecanismo de funcionamento: O mecanismo de funcionamento é responsável pela abertura e fechamento dos contatos do disjuntor. Pode consistir num mecanismo manual ou motorizado, consoante o projecto específico.O mecanismo de funcionamento garante o funcionamento suave e fiável do disjuntor.

3.Interruptor de vácuo: O interruptor de vácuo é o componente central do disjuntor. É uma câmara selada cheia de vácuo de alta qualidade. Quando o disjuntor é fechado, o disjuntor de vácuo é desligado.os contatos estão em contacto entre si dentro do interruptor de vácuoQuando o interruptor precisa interromper a corrente, o interruptor de vácuo cria um meio de apagamento de arco altamente fiável, apagando o arco de forma eficaz.

4Contatos: Os contatos do disjuntor são responsáveis por transportar e interromper a corrente elétrica.Quando o disjuntor estiver fechadoQuando o disjuntor é aberto, os contatos se separam, interrompendo o fluxo de corrente.

5.Arc Chutes: os arc chutes são projetados para facilitar a extinção rápida e eficaz do arco que se forma durante a interrupção do circuito.Eles são posicionados em torno dos contatos e utilizar várias técnicas de apagamento de arco, tais como explosão magnética ou separação de arco, para assegurar uma extinção de arco eficiente.

6Materiais isolantes: Materiais isolantes, como porcelana ou materiais compósitos, são utilizados para fornecer isolamento e suporte para os componentes internos do disjuntor.Eles ajudam a manter as autorizações elétricas necessárias e evitar flashovers.

7Dispositivos de controlo e protecção: O interruptor pode incluir dispositivos de controlo e protecção, tais como bobinas de arranque, interruptores auxiliares e relés.como a operação remota, detecção de falhas e coordenação com outros dispositivos de protecção no sistema elétrico.

8.Terminais: O disjuntor é equipado com terminais para ligar os condutores eléctricos de entrada e saída.Estes terminais permitem que o disjuntor seja integrado no sistema de distribuição elétrica.

Parâmetro técnico:

ZW8-12


GW9-10
