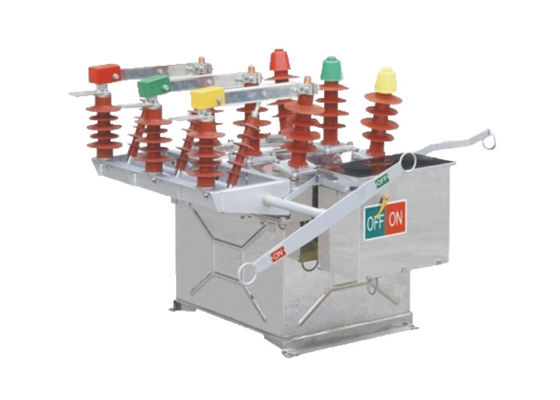

Interruptor de vácuo de alta tensão de 12 kV 630A com operação eficiente para subestações externas

Interruptor de vácuo de alta tensão de 12 kV 630A com operação eficiente para subestações externas

Descrição do produto:

O disjuntor ZW8-12 foi concebido para cumprir normas internacionais e é fabricado utilizando tecnologias avançadas.com uma potência de saída superior a 50 W,.

O disjuntor é composto por vários componentes-chave, incluindo o interruptor de vácuo, o mecanismo de operação e o sistema de controle.O interruptor de vácuo é o coração do disjuntor e é responsável por interromper a corrente elétricaÉ concebido para funcionar no vácuo, o que ajuda a evitar o arco e garante uma operação fiável.

O mecanismo de funcionamento é responsável pela abertura e fechamento do disjuntor e pode ser operado manualmente ou eletricamente.O sistema de controlo monitora o disjuntor e fornece feedback ao operador, permitindo-lhes monitorizar o estado do disjuntor e detectar eventuais falhas.

O disjuntor ZW8-12 é projetado para ser altamente confiável e requer manutenção mínima.que o tornam adequado para utilização numa ampla gama de aplicações.




 Características:

1.O disjuntor automático de vácuo ZW8-12 foi concebido com capacidade anti-poluição, o que significa que é capaz de funcionar de forma fiável mesmo em ambientes com altos níveis de poluição,como áreas com poeira pesada ou emissões industriaisO isolamento interno é projetado para resistir a tal poluição e manter os níveis de isolamento necessários.que proporciona propriedades de isolamento melhoradas e melhora o desempenho geral do disjuntor.
2O interruptor está equipado com um mecanismo de operação de armazenamento de energia de míssil.Este mecanismo de operação armazena energia mecânica que pode ser liberada rapidamente para abrir ou fechar os contatos do disjuntorO mecanismo de armazenamento de energia do míssil foi concebido para uma operação eficiente e fiável, assegurando uma comutação rápida e eficaz do interruptor.
3O interruptor ZW8-12 pode ser equipado com um interruptor de separação unilateral (lado esquerdo) ou de dois lados.Isto permite flexibilidade na configuração e instalação do disjuntor no sistema de interruptoresAlém disso, pode ser equipado com um PT externo (Transformador de Potencial), que é usado para fins de medição e controle de voltagem.O PT externo facilita o monitoramento preciso da tensão e ajuda a garantir o bom funcionamento do disjuntor no sistema de alta tensão.



Vantagens:

1.CT23 Mecanismo de funcionamento com armazenamento de energia de mola: O disjuntor ZW8-12 está equipado com o mecanismo de funcionamento com armazenamento de energia de mola do tipo CT23.Este mecanismo utiliza energia mecânica armazenada em molas para facilitar a abertura e fechamento dos contatos do disjuntorOferece flexibilidade de funcionamento, permitindo a operação motorizada ou manual, consoante as exigências específicas da aplicação.

2.ZW8-12G Combined Breaker: O modelo ZW8-12G é um interruptor combinado que consiste no interruptor de circuito ZW8-12 e um isolador. Esta configuração permite que ele funcione como um seccionador,que permitam o isolamento de secções específicas de uma rede de distribuição de energia para fins de manutenção ou de identificação de falhas.

3.Três fases montadas numa estrutura de tanque: O disjuntor ZW8-12 possui uma estrutura de três fases montada numa estrutura de tanque.Isto significa que os componentes do disjuntor para cada fase estão encerrados dentro de um tanque comumO reservatório proporciona protecção mecânica e aumenta a robustez geral do disjuntor.

4.Câmara de extinção de arco de vácuo e material de isolamento: no interior do tanque de metal, o disjuntor ZW8-12 incorpora uma câmara de extinção de arco de vácuo de três fases.Esta câmara extingue eficientemente os arcos elétricos que ocorrem durante a interrupção do circuitoAlém disso, o disjuntor utiliza materiais de isolamento, tais como SMC (composto de moldagem de folha), para assegurar o isolamento entre fases e de fase em fase,Aumentar a sua resistência de isolamento global.

5. Desempenho confiável e alta resistência a isolamento: O disjuntor ZW8-12 é conhecido por seu desempenho confiável e alta resistência a isolamento.Foi concebido e testado para cumprir padrões de desempenho rigorosos., assegurando um funcionamento fiável em várias condições eléctricas. A elevada resistência de isolamento aumenta a capacidade do disjuntor de resistir e isolar tensões eléctricas,Contribuir para a segurança e a fiabilidade do sistema elétrico.




Características:

Função de protecção do microcomputador

1Tem uma função de protecção contra a corrente em três fases: travagem rápida, travagem rápida com tempo limitado e protecção contra a sobrecorrência.

2.Configuração flexível das características de tempo rápido e lento.

3Os utilizadores podem definir os valores de protecção e os atrasos.

Função de recolocação

1. Podem ser definidas até três operações de recolocação.

2Os utilizadores podem escolher livremente o número de operações de recolocação e os diferentes intervalos de recolocação.

3Tem funções de aceleração antes do recolocamento, aceleração após o recolocamento e seleção de coordenação sequencial.

Função de reconstrução da rede

1.Incluem bloqueio de saída de baixa tensão, recolocação automática, recolocação de curta duração, recolocação contínua, recolocação de baixa tensão, reinicialização automática, activação de curta duração do valor de proteção de espera,e ativação contínua do valor de proteção de espera.

2O controlo inteligente distribuído pode ser realizado de acordo com a função pré-definida durante a operação da rede de anéis.

3Quando ocorre uma falha na rede, ele limpa automaticamente a falha, isola a área de falha, transfere energia automaticamente e restaura a energia para a área não falha.

Condição:

Temperatura ambiente:-40°C~+70°C (temperatura média diária não superior a +40°C)

Altitude: > 1000 m (máximo 3000 m)

Umidade ambiente:Umidade relativa média diária não superior a 95%, média relativa mensal

Nível de poluição: Nível IV

Velocidade máxima do vento: 700 Pa (equivalente a velocidade do vento 35 m/s)

Intensidade do terremoto: nível 8




Parâmetro técnico:
