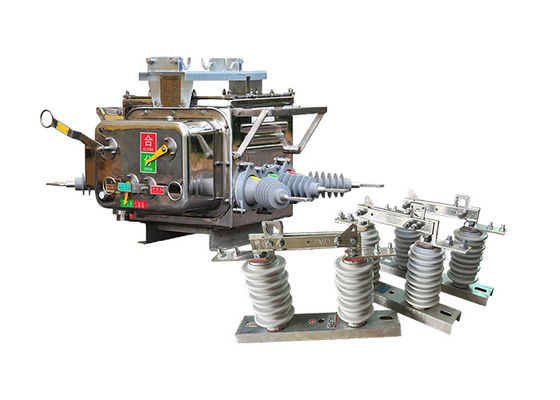

Par de cortadores de circuito de vácuo de alta tensão AC com controlador inteligente com interruptor de desconexão externo

Par de cortadores de circuito de vácuo de alta tensão AC com controlador inteligente com interruptor de desconexão externo


Descrição do produto:

O disjuntor de vácuo de alta tensão ZW20-12 ((F) é um novo produto que combina várias funções em um único dispositivo inteligente.Interruptor de carga a vácuo, recloser e seccionalizador, oferecendo versatilidade e eficiência em várias aplicações.

Os principais componentes do Boundary Load Switch incluem um interruptor de vácuo, um controlador CH-40 e um transformador de tensão externa.enquanto o controlador CH-40 fornece proteção avançada, funções de controlo e comunicação, um transformador de tensão externo, opcional para redes de anéis de distribuição de linhas de automação,podem ser utilizadas para ligações bilaterais PT (potencial transformador).

Este produto encontra uma ampla utilização em redes de anel espacial de rede eléctrica urbana e rural de 10 kV e 13 kV.e dispositivo de comutação automática para a implantação de carga de linha em redes de anelAlém disso, pode funcionar como um interruptor de limite (comumente conhecido como um cão de guarda) em linhas de abastecimento de energia de ramificação, bem como reclosers e seccionalizers em redes de distribuição aéreas.

O Boundary Load Switch oferece capacidades de gestão remota, permitindo um monitoramento e controlo eficientes.Facilitar a integração contínua nos sistemas de automação de distribuição.

O dispositivo utiliza mecanismos de detecção e julgamento fiáveis, incluindo a capacidade de detectar correntes de sequência zero de nível mA e correntes de curto-circuito entre fases.Isto permite a remoção automática de falhas de ligação à terra de fase única e falhas de curto-circuito de fase a fase, melhorando as capacidades de gestão de falhas do sistema.

O interruptor principal do disjuntor de vácuo de alta tensão utiliza a tecnologia de arco de vácuo, enquanto o sistema de isolamento incorpora isolamento de gás misto SF6 e N2.O produto incorpora vedação a gásO compartimento interno é preenchido com gás misto SF6 e N2.que impede fugas e garante que o desempenho do dispositivo não é afetado pelo ambiente externo.

O mecanismo de funcionamento da mola do disjuntor de vácuo de alta tensão foi concebido tendo em conta a miniaturização e a otimização do desempenho.resultando numa maior fiabilidade de ação em comparação com os mecanismos de mola tradicionaisEsta melhoria do projecto aumenta a eficiência operacional geral e a vida útil do dispositivo.

O interruptor de desconexão externo GW9-10 é um interruptor elétrico usado para desconectar um circuito de sua fonte de energia.É tipicamente usado em sistemas de transmissão e distribuição de energia de alta tensão para permitir que o pessoal de manutenção trabalhe com segurança no equipamento sem o risco de eletrochoque.

O desconector elétrico de alta tensão tem uma lâmina ou contato que pode ser aberto ou fechado girando o poste, que liga ou desliga o circuito.O poste geralmente tem um material não condutor para isolar o operador da alta tensão.

O interruptor de desconexão externo vem em vários projetos e tamanhos, dependendo da tensão e corrente nominal do circuito que eles são destinados a controlar.Eles são muitas vezes montados em um poste ou em uma estrutura e são comumente usados em conjunto com outros dispositivos de proteção, tais como disjuntores e fusíveis, para assegurar a segurança e a fiabilidade do sistema elétrico.


Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Características do controlador:

1. Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação: quando o interruptor é pesado

2Em caso de avaria permanente, aceleração automática;

3. Controle remoto / fechamento manual para acelerar a viagem, e bloquear o recloser: o usuário repara a linha após o poder, se esquecer de remover o interruptor de aterramento

O arranque deve ser acelerado;

4. Três retardo de fechamento tempo pode ser ajustado;

O circuito de fechamento de acidentes adota o projeto de anti-mal funcionamento e tem a função de anti-acidentes.

5A corrente de sequência zero pode distinguir falhas dentro da região de falhas fora da região.

6O interruptor de controlo remoto é concebido para evitar uma má operação.



Condição:

Temperatura do ar ambiente: -40°C a +70°C.

Altitude: não superior a 3000 m acima do nível do mar.

O ar circundante pode estar contaminado com poeira, fumaça, gases corrosivos, vapor ou névoa salina.

A velocidade do vento não deve exceder 34 m/s (equivalente a uma pressão de 700 Pa na superfície cilíndrica).

Podem ser negligenciadas as vibrações ou a atividade sísmica dos equipamentos externos de comutação e controlo.

A amplitude da interferência eletromagnética induzida no sistema secundário não excede 1,6 kV.




Características:

1.Alta capacidade de ruptura: é capaz de interromper correntes de falha elevadas e proteger o sistema elétrico de condições de sobrecorrência.

2.Concepção compacta: O interruptor foi concebido para ser compacto e economizar espaço, tornando-o adequado para vários ambientes de instalação.

3Desempenho fiável: a tecnologia de interruptor de vácuo utilizada no interruptor garante operações de comutação fiáveis e requisitos mínimos de manutenção.

4.Longa vida útil elétrica e mecânica: O interruptor é projetado para ter uma vida útil operacional longa, com alta resistência e durabilidade.

5Características de proteção: podem incluir características como proteção contra sobrecorrência, proteção contra curto-circuito e outras medidas de proteção para salvaguardar o sistema elétrico.

6Controle e monitorização remotos: Alguns modelos da série ZW20 podem oferecer capacidades de controle e monitorização remotos, permitindo uma operação conveniente e monitoramento do estado.

Aplicação:

1Edifícios Comerciais: O interruptor é utilizado em edifícios comerciais, incluindo shoppings, complexos de escritórios e hospitais, para distribuição de energia confiável e segura.Assegura uma comutação de carga eficiente e protege as cargas eléctricas críticas.

2Sistemas de energia renovável: O interruptor ZW20 é adequado para sistemas de energia renovável, como usinas solares e parques eólicos.Facilitar a comutação e protecção dos circuitos de média tensão nestes sistemas.

3.Eletrificação ferroviária: O interruptor é utilizado em projetos de eletrificação ferroviária para controlar e proteger o fornecimento de energia para as redes ferroviárias.Assegura uma distribuição de energia fiável e segura para as operações dos comboios.

4.Interruptor de desconexão e interruptor de contacto: O disjuntor ZW20-12 ((F) pode ser utilizado como interruptor de desconexão ou interruptor de contacto na configuração de rede de anel dos sistemas de distribuição de energia.Permite a abertura e fechamento de circuitos durante a manutenção ou falhas.

5Dispositivo de comutação automática: serve como um dispositivo de comutação automática, permitindo a implementação de comutação de carga na configuração da rede de anel.Esta característica aumenta a flexibilidade e a eficiência da distribuição de energia.

Parâmetros técnicos:

ZW20-12 ((F)
