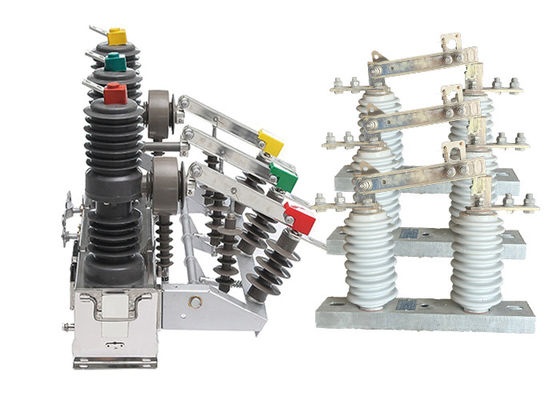

Interruptor de circuito montado em poste Instalação fixa Modo de reinicialização automática Operado com interruptor de desconexão de alta tensão

Interruptor de circuito montado em poste Instalação fixa Modo de reinicialização automática Operado com interruptor de desconexão de alta tensão

Descrição do produto:

O ZW32-12 ((F) Pole Mounted Circuit Breaker É especialmente concebido para ambientes exteriores, com uma maior durabilidade e resistência às intempéries, permitindo-lhe resistir a várias condições climáticas adversas, como chuva, humidade,e temperaturas extremasIsto garante uma operação fiável e uma longa vida útil nas instalações ao ar livre.

É capaz de quebrar e fechar efetivamente as correntes de carga, as correntes de sobrecarga e as correntes de curto-circuito em sistemas eletrónicos.assegurar a segurança e o bom funcionamento do sistema elétrico.

Além das subestações, o ZW32-12 ((F) Pole Mounted Circuit Breaker encontra ampla aplicação em empresas industriais e de mineração.Oferece protecção e controlo fiáveis nos sistemas de distribuição destas instalações, protegendo motores, transformadores e outros equipamentos eléctricos de sobrecorrentes e curto-circuitos.Isto contribui para manter um abastecimento de energia estável e seguro nas operações industriais e mineiras.

Ele serve como um interruptor seccional, permitindo uma segmentação eficiente da rede de energia.,permite a automação da rede de distribuição, melhorando a fiabilidade e a eficiência do sistema de energia rural.

Com a instalação de um controlador, o ZW32-12 ((F) Pole Mounted Circuit Breaker pode integrar-se perfeitamente nas operações da rede elétrica.e automação da rede de distribuição, otimizando o desempenho do sistema e facilitando a gestão eficiente da energia.

Os interruptores de desconexão de alta tensão GW9-10 são componentes essenciais nos sistemas de transmissão e distribuição de energia,uma vez que permitem o isolamento de secções específicas da rede para trabalhos de manutenção ou reparaçãoPodem também ser utilizados para isolar secções da rede em caso de falha ou de outras condições anormais.

Esses interruptores são projetados para lidar com altas tensões e correntes, e são tipicamente construídos a partir de materiais duráveis e robustos, como aço inoxidável, alumínio ou cobre.Eles são projetados para suportar condições ambientais adversas, tais como temperaturas extremas, ventos fortes e chuvas fortes.

Existem vários tipos de interruptores de desconexão de alta voltagem, incluindo interruptores de parada de ar, interruptores imersos em óleo e interruptores isolados por gás.e funcionam usando um conjunto de contatos que se separam fisicamente quando o interruptor é abertoOs interruptores imersos em óleo são tipicamente usados em aplicações de alta tensão e são preenchidos com óleo para evitar arcos quando o interruptor é aberto.Os interruptores com isolamento a gás usam gás hexafluoreto de enxofre para isolar os contatos do interruptor, o que permite projetos de interruptores menores e mais compactos.

Os interruptores de desconexão de alta tensão devem ser operados e mantidos por pessoal qualificado e devidamente formado.Incluindo o uso de equipamento de protecção individual adequado e o seguimento de procedimentos de bloqueio/marcação para evitar a energia acidental do equipamento.A manutenção e os ensaios regulares dos interruptores de desconexão de alta tensão são igualmente importantes para assegurar que funcionam correctamente e são seguros de utilização.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Introdução do controlador:

1.Com interface de comunicação 485 / 232, ou através de fibra óptica, monitoramento remoto sem fio; Função de aceleração após recolocação;quando o interruptor é pesado,aceleração automática em caso de falha permanente;

2Fechamento remoto/manual para acelerar o desencadeamento e fechamento recolocando: o utilizador envia energia após a reparação da linha, se esquecer de retirar o interruptor de aterragem, deve acelerar o desencadeamento.

3. Pode ser ajustado três tempos de atraso de recolocação;

4. O circuito de fechamento do salto adota um projeto anti-mal funcionamento e tem função anti-salto;

5. A corrente de sequência zero pode distinguir entre falhas dentro e fora da zona;

6O interruptor de controlo remoto é concebido para evitar uma má operação.

Colocação:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Introdução do interruptor de desconexão exterior da série GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-electric-high-voltage-isolator-switch-gw9-series-630a-gray-color-overhead-line-group-diconnect-swi.html

Características:

1Estrutura totalmente fechada de tipo pilar de três fases com elevado desempenho de vedação.

A. Desempenho de quebra estável e fiável, sem riscos de combustão ou explosão; sem manutenção, de tamanho pequeno, leve e longa vida útil.

B. Forte desempenho na prevenção da umidade e do orvalho, especialmente adequado para utilização em zonas frias ou úmidas.

C. Materiais importados com bom desempenho de isolamento, resistência a altas temperaturas, resistência a UV e resistência ao envelhecimento.

2Mecanismo de funcionamento de mola miniaturizado eficiente e fiável.

A. O motor de armazenamento de energia tem um baixo consumo de energia para as operações de abertura e fechamento; o mecanismo adota um método de transmissão direta com menos componentes, resultando em alta fiabilidade.

B. O mecanismo de funcionamento é colocado numa caixa selada para evitar eficazmente a ferrugem e melhorar a fiabilidade do mecanismo.

3.Control conveniente e flexível e desempenho de combinação livre.

A. Pode ser operado manualmente para quebrar ou operado eletricamente para abrir e fechar, bem como controlado remotamente a partir de um local remoto.

B. Pode ser emparelhado com um controlador inteligente para obter automação de distribuição ou combinado com um controlador de recolocação para formar um recolocador ou seccionador automático.

C. Pode ser equipado com transformadores de corrente de duas ou três fases para protecção contra sobrecorrência ou curto-circuito.

D. Pode fornecer sinais de aquisição de corrente para controladores inteligentes e pode ser equipado com transformadores de corrente de medição de acordo com os requisitos do utilizador.

E. Pode ser equipado com um interruptor de isolamento de bloqueio trifásico com um dispositivo de bloqueio anti-mal funcionamento incorporado;Também pode ser instalado com isoladores de pilares de arrester de sobretensão para fácil manutenção.

Estrutura:

O interruptor de carga é composto por três partes: pilar, base e suspensão para instalação, fixação e elevação.

1O interruptor de carga de alta tensão montado num pilar com câmara de extinção de arco de vácuo tem um desempenho de quebra estável e fiável.livre de manutenção, pequeno tamanho, leve e longa vida útil.

2O interruptor de carga adota uma estrutura totalmente fechada com bom desempenho de vedação, capacidades de prevenção de umidade e orvalho, adequado para utilização em áreas de alta temperatura e umidade.

3O interruptor de carga pode ser operado manualmente ou electricamente para abertura e fechamento, e também pode ser controlado remotamente.

4O mecanismo de funcionamento é inovador, simples, de funcionamento fiável, de dimensão compacta e tem uma vida útil mecânica de até 10 000 operações.e o nível de tensão pode ser selecionado a partir de -220V, 110V, 48V ou 24V.

Aplicação:

1Subestações: É comumente utilizado em subestações internas e externas para proteção e controle da distribuição de energia de média tensão.O interruptor de vácuo garante a interrupção confiável das correntes de falha, correntes de sobrecarga e correntes de carga, salvaguardando o equipamento da subestação.

2Empresas industriais e de mineração: O disjuntor de vácuo ZW32-12 é utilizado nos sistemas de distribuição de empresas industriais e de mineração para proteger motores, transformadores,Equipamento elétrico de sobrecorrentes e curto-circuitosAjuda a manter a estabilidade e a segurança do fornecimento de energia nessas instalações.

3.Redes eléctricas rurais: devido à sua capacidade de suportar operações frequentes, o disjuntor de vácuo é adequado para aplicação em redes eléctricas rurais.permitindo uma segmentação eficiente da rede eléctricaAlém disso, quando equipado com um controlador, permite a automação da rede de distribuição, melhorando a fiabilidade e a eficiência do sistema de energia rural.

4Edifícios comerciais: O disjuntor de vácuo é também utilizado em edifícios comerciais para distribuição e proteção de energia.prevenção de danos ao equipamento e redução ao mínimo do tempo de inatividade.

5Sistemas ferroviários: O disjuntor de vácuo ZW32-12 é também utilizado em sistemas ferroviários para protecção e controlo de instalações eléctricas, incluindo sistemas de sinalização, alimentação de energia de tracção,e subestaçõesAssegura a operação segura e fiável da infra-estrutura ferroviária, contribuindo para a eficiência e o desempenho globais do sistema.

6Indústria do petróleo e do gás: O disjuntor de vácuo é utilizado na indústria do petróleo e do gás para proteger equipamentos elétricos em refinarias, oleodutos e plataformas offshore.Assegura uma operação segura em ambientes perigosos e protege contra eventuais falhas elétricas.

Parâmetro técnico:

ZW32-12

GW9-10
