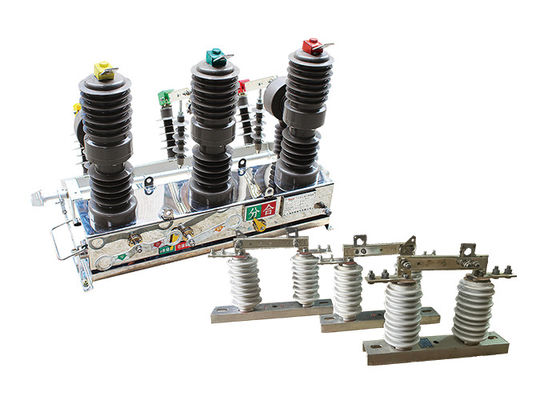

Série ZW32-12 Interruptor automático montado em poste Fácil operação GB1984 / GB11022 Com interruptor de desconexão externo

Série ZW32-12 Interruptor automático montado em poste Fácil operação GB1984 / GB11022 Com interruptor de desconexão externo

Descrição do produto:

O disjuntor ZW32-12 é um equipamento de distribuição externa de corrente AC 50Hz de três fases, de voltagem fixa de 12KV, usado principalmente para interromper e fechar a corrente de carga,corrente de sobrecarga e corrente de curto-circuitoO modelo de utilidade é adequado para a protecção e controlo no sistema de distribuição de subestações e empresas industriais e de mineração.e os locais onde a rede de energia rural funciona com frequênciaPode também operar o interruptor segmentado da rede de energia, e depois de instalar o controlador, pode realizar a automação da rede de distribuição.

O interruptor de desconexão de alta tensão GW9-10 é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

duplo efeito de uso quando os disjuntores usamD com desconector de isolamento!!

Estrutura:

1.Quadro: O quadro serve como o principal componente estrutural do disjuntor, fornecendo suporte e alojamento para os componentes internos.

2.Componentes portadores de corrente: Estes componentes incluem os contatos, condutores e partes portadoras de corrente que formam o caminho elétrico através do disjuntor.Eles são responsáveis por conduzir e interromper o fluxo de corrente.

3.Conjunto de ímã permanente: O conjunto de ímã permanente é um componente crucial do disjuntor.É constituído por ímãs permanentes que geram um campo magnético para controlar a ação do interruptor de circuitoOs ímãs são cuidadosamente posicionados para fornecer a força magnética desejada para uma operação eficiente e precisa.

4Mecanismo de arranque: O mecanismo de arranque é responsável por iniciar a abertura do disjuntor quando se detecta uma falha ou sobrecarga.Em um disjuntor magnético permanente inteligente, o mecanismo de activação é concebido para responder de forma rápida e precisa aos sinais de avaria recebidos do sistema de controlo inteligente.

5.Sistema de controlo inteligente: O sistema de controlo inteligente é o cérebro do disjuntor.e outros componentes eletrónicos que monitorizam parâmetros elétricosO sistema de controlo pode também incluir interfaces de comunicação para controlo remoto, registo de dados,e integração com outros sistemas.

6.Componentes auxiliares: um disjuntor magnético permanente inteligente pode conter vários componentes auxiliares, consoante a aplicação e os requisitos específicos.Estes podem incluir indicadores, contatos auxiliares para sinalização e controlo, bloqueios mecânicos e terminais para ligações de fiação externas.

7.Envolvimento: O disjuntor é tipicamente encerrado dentro de uma caixa para fornecer proteção contra fatores ambientais, como poeira, umidade e danos físicos.O gabinete pode ser feito de materiais duráveis como metal ou plásticos de alta qualidade.

Características:

1Estrutura totalmente fechada de tipo pilar de três fases com elevado desempenho de vedação.

A. Desempenho de quebra estável e fiável, sem riscos de combustão ou explosão; sem manutenção, de tamanho pequeno, leve e longa vida útil.

B. Forte desempenho na prevenção da umidade e do orvalho, especialmente adequado para utilização em zonas frias ou úmidas.

C. Materiais importados com bom desempenho de isolamento, resistência a altas temperaturas, resistência a UV e resistência ao envelhecimento.

2Mecanismo de funcionamento de mola miniaturizado eficiente e fiável.

A. O motor de armazenamento de energia tem um baixo consumo de energia para as operações de abertura e fechamento; o mecanismo adota um método de transmissão direta com menos componentes, resultando em alta fiabilidade.

B. O mecanismo de funcionamento é colocado numa caixa selada para evitar eficazmente a ferrugem e melhorar a fiabilidade do mecanismo.

3.Control conveniente e flexível e desempenho de combinação livre.

A. Pode ser operado manualmente para quebrar ou operado eletricamente para abrir e fechar, bem como controlado remotamente a partir de um local remoto.

B. Pode ser emparelhado com um controlador inteligente para obter automação de distribuição ou combinado com um controlador de recolocação para formar um recolocador ou seccionador automático.

C. Pode ser equipado com transformadores de corrente de duas ou três fases para protecção contra sobrecorrência ou curto-circuito.

D. Pode fornecer sinais de aquisição de corrente para controladores inteligentes e pode ser equipado com transformadores de corrente de medição de acordo com os requisitos do utilizador.

E. Pode ser equipado com um interruptor de isolamento de bloqueio trifásico com um dispositivo de bloqueio anti-mal funcionamento incorporado;Também pode ser instalado com isoladores de pilares de arrester de sobretensão para fácil manutenção.

Aplicação:

1Subestações: É comumente utilizado em subestações internas e externas para proteção e controle da distribuição de energia de média tensão.O interruptor de vácuo garante a interrupção confiável das correntes de falha, correntes de sobrecarga e correntes de carga, salvaguardando o equipamento da subestação.

2Empresas industriais e de mineração: O disjuntor de vácuo ZW32-12 é utilizado nos sistemas de distribuição de empresas industriais e de mineração para proteger motores, transformadores,Equipamento elétrico de sobrecorrentes e curto-circuitosAjuda a manter a estabilidade e a segurança do fornecimento de energia nessas instalações.

3.Redes eléctricas rurais: devido à sua capacidade de suportar operações frequentes, o disjuntor de vácuo é adequado para aplicação em redes eléctricas rurais.permitindo uma segmentação eficiente da rede eléctricaAlém disso, quando equipado com um controlador, permite a automação da rede de distribuição, melhorando a fiabilidade e a eficiência do sistema de energia rural.

4Edifícios comerciais: O disjuntor de vácuo é também utilizado em edifícios comerciais para distribuição e proteção de energia.prevenção de danos ao equipamento e redução ao mínimo do tempo de inatividade.

Parâmetro técnico:

ZW32-12

GW9-10
