Três fases de 50 Hz, interruptor montado em pólo, alta tensão, alta eficiência

Corretor de circuito de vácuo montado em poste de corrente alternada Alta tensão Alta eficiência com controlador inteligente

Descrição do produto:

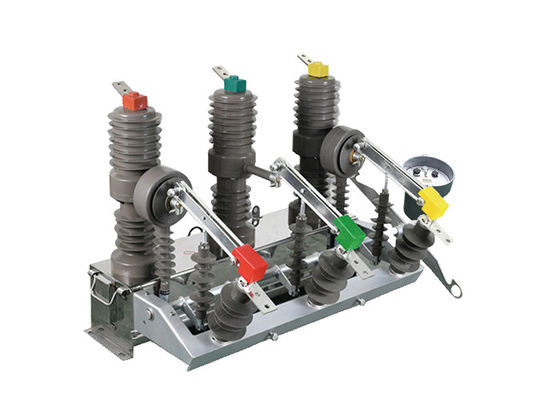

O disjuntor montado em poste ZW32-12 é um equipamento de distribuição robusto projetado para aplicações externas.Este interruptor é utilizado principalmente para interromper e fechar a corrente de carga, corrente de sobrecarga e corrente de curto-circuito dentro de sistemas eletrónicos.

Uma das principais vantagens do disjuntor ZW32-12 é a sua versatilidade.e redes de energia ruralIsto faz com que seja uma escolha adequada para uma ampla gama de aplicações de protecção e controlo.

Além disso, o disjuntor ZW32-12 pode servir como um interruptor seccional, permitindo uma operação eficiente da rede elétrica.Seções específicas de uma rede de distribuição podem ser isoladas para fins de manutenção ou tratamento de falhas.

Para melhorar ainda mais a sua funcionalidade, o disjuntor ZW32-12 pode ser integrado num controlador, permitindo assim a automação das redes de distribuição,facilitar o controlo remotoEsta característica contribui para a eficiência e fiabilidade globais da rede de distribuição.

Introdução do controlador:

O controlador suporta comunicação através de uma interface 485/232, que permite monitoramento e controle remoto.

Quando um interruptor pesado é detectado, o dispositivo acelera automaticamente o processo de descarga em caso de falha permanente.

Fechamento e recolocação remoto/manuais: o utilizador tem a opção de fechar e recolocar o circuito remotamente ou manualmente.se o utilizador esquecer de retirar o interruptor de ligação à terra ao restaurar a energia após a reparação de uma linha, o dispositivo pode acelerar o processo de arranque para garantir a segurança.

Permite o ajuste de três tempos de atraso de recolocação.

O circuito de fechamento de salto do controlador incorpora um projeto anti-mal funcionamento. Inclui uma função anti-salto para evitar o fechamento não intencional do circuito.

O controlador pode distinguir entre falhas dentro e fora da zona com base na corrente de sequência zero.Esta capacidade ajuda a identificar a localização de falhas e permite uma solução de problemas e manutenção mais específicas.

Prevenção de erros de funcionamento: o interruptor de comando remoto é concebido para evitar erros de funcionamento.Reduzindo assim o risco de ações não intencionais.

Aplicação:

1Subestações: É comumente utilizado em subestações internas e externas para proteção e controle da distribuição de energia de média tensão.O interruptor de vácuo garante a interrupção confiável das correntes de falha, correntes de sobrecarga e correntes de carga, salvaguardando o equipamento da subestação.

2Empresas industriais e de mineração: O disjuntor de vácuo ZW32-12 é utilizado nos sistemas de distribuição de empresas industriais e de mineração para proteger motores, transformadores,Equipamento elétrico de sobrecorrentes e curto-circuitosAjuda a manter a estabilidade e a segurança do fornecimento de energia nessas instalações.

3.Hospitais e instalações de saúde: O disjuntor de vácuo ZW32-12 é usado em hospitais e instalações de saúde para proteger sistemas elétricos e equipamentos médicos.Fornece interrupção de circuito confiável e proteções contra riscos potenciais, assegurando o funcionamento contínuo dos serviços médicos essenciais.

4Edifícios comerciais e residenciais: O disjuntor de vácuo encontra aplicação em edifícios comerciais e residenciais para distribuição e protecção eléctrica.Garante a segurança dos sistemas eléctricos, evitando sobrecargas e curto-circuitos e minimizando o risco de incêndios eléctricos.

5Aplicações de rede inteligente: as capacidades de controle inteligente do disjuntor tornam-no compatível com aplicações de rede inteligente.Pode ser integrado em sistemas de redes inteligentes para permitir a monitorização remota, diagnóstico de falhas e gestão da carga, contribuindo para a eficiência e fiabilidade globais da rede.

6. Estações de carregamento de veículos elétricos: Com a crescente adoção de veículos elétricos (VE), o Interruptor de Circuito Magnético Permanente Inteligente pode ser usado em estações de carregamento de VE.Ele fornece proteção rápida e precisa contra sobrecorrentes e curto-circuitos, garantindo operações de carregamento seguras e fiáveis.

Estrutura:

1.Quadro: O quadro serve como o principal componente estrutural do disjuntor, fornecendo suporte e alojamento para os componentes internos.

2.Componentes portadores de corrente: Estes componentes incluem os contatos, condutores e partes portadoras de corrente que formam o caminho elétrico através do disjuntor.Eles são responsáveis por conduzir e interromper o fluxo de corrente.

3.Conjunto de ímã permanente: O conjunto de ímã permanente é um componente crucial do disjuntor.É constituído por ímãs permanentes que geram um campo magnético para controlar a ação de desencadeamento do disjuntorOs ímãs são cuidadosamente posicionados para fornecer a força magnética desejada para uma operação eficiente e precisa.

4Mecanismo de arranque: O mecanismo de arranque é responsável por iniciar a abertura do disjuntor quando se detecta uma falha ou sobrecarga.Em um disjuntor magnético permanente inteligente, o mecanismo de activação é concebido para responder de forma rápida e precisa aos sinais de avaria recebidos do sistema de controlo inteligente.

5.Sistema de controlo inteligente: O sistema de controlo inteligente é o cérebro do disjuntor.e outros componentes eletrónicos que monitorizam parâmetros elétricosO sistema de controlo pode também incluir interfaces de comunicação para controlo remoto, registo de dados,e integração com outros sistemas.

6.Componentes auxiliares: um disjuntor magnético permanente inteligente pode conter vários componentes auxiliares, consoante a aplicação e os requisitos específicos.Estes podem incluir indicadores, contatos auxiliares para sinalização e controlo, bloqueios mecânicos e terminais para ligações de fiação externas.

7.Envolvimento: O disjuntor é tipicamente encerrado dentro de uma caixa para fornecer proteção contra fatores ambientais, como poeira, umidade e danos físicos.O gabinete pode ser feito de materiais duráveis como metal ou plásticos de alta qualidade.

Condição:

1.Altitude não superior a 2000 metros;

2Temperatura do ar ambiente: -45 ° C ~ + 40 ° C. Diferença de temperatura diária: 25 ° C;

3Velocidade do vento não superior a 35 m / s

4Sem locais inflamáveis, explosivos, perigosos, com corrosão química e vibrações violentas.

Parâmetro técnico:
