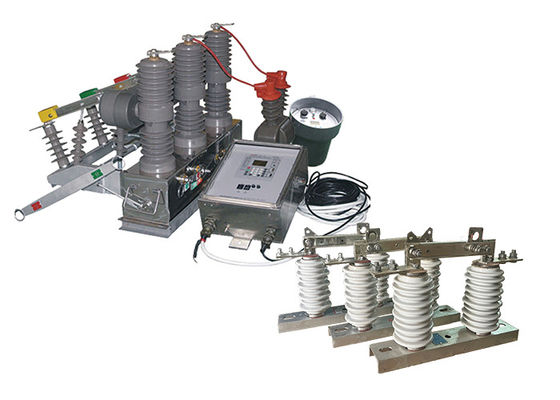

Sensores de sequência zero interruptor de circuito montado em poste 630A 2000 metros de altitude combinado com gancho externo

Sensores de sequência zero interruptor de circuito montado em poste 630A 2000 metros de altitude combinado com gancho externo

Descrição do produto:

A série ZW32 Pole Mounted Circuit Breaker é um tipo avançado de disjuntor que incorpora tecnologia de ímã permanente e recursos de controle inteligente.Este projecto inovador oferece várias vantagens face aos disjuntores tradicionais:

Tecnologia magnética permanente: O disjuntor utiliza ímãs permanentes em vez de ímãs eletromagnéticos tradicionais para seu mecanismo de acionamento.Os ímãs permanentes fornecem campos magnéticos fiáveis e consistentes, o que resulta em uma ação de descarga mais rápida e precisa quando uma falha ou sobrecarga é detectada.

O disjuntor é equipado com dispositivos de controlo inteligentes, tais como microprocessadores e sensores, que permitem um controlo e uma análise avançados dos parâmetros eléctricos.O sistema de controlo inteligente monitora continuamente a corrente, tensão e outros parâmetros relevantes, permitindo a detecção de falhas em tempo real, coordenação precisa das viagens e melhoria da proteção do sistema.

A combinação de tecnologia magnética permanente e controlo inteligente aumenta a segurança e a fiabilidade do disjuntor.A ação de desencadeamento precisa garante a rápida interrupção de correntes defeituosas, minimizando o potencial de danos aos equipamentos eléctricos e reduzindo o risco de riscos eléctricos.O sistema de controlo inteligente fornece capacidades avançadas de diagnóstico de falhas e auto-teste, permitindo a manutenção proactiva e reduzindo o tempo de inatividade.

O disjuntor montado em um poste é projetado para otimizar o consumo de energia.O sistema de controlo inteligente permite igualmente o controlo da potência e a gestão da carga, facilitando a otimização energética e melhorando a eficiência global do sistema.

O uso de ímãs permanentes e tecnologia de controlo avançada permite um projeto mais compacto e leve em comparação com os disjuntores tradicionais.Isto torna a instalação e a manutenção mais fáceis e convenientes, em especial em espaços restritos

O interruptor de gancho da série GW9-10 é um interruptor elétrico projetado para isolar uma seção de uma rede ou sistema elétrico do resto do sistema para fins de manutenção ou reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.

O interruptor é projetado para abrir e fechar em condições normais ou anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Os interruptores de desconexão de alta tensão são tipicamente projetados para operar em tensões entre 600 volts e 765.000 volts, e podem ser operados manualmente ou automaticamente.Eles são normalmente instalados em subestações ou em postes de energia, e constituem um componente importante da infra-estrutura da rede eléctrica.

Efeito duplo da utilização quando o interruptor de isolamento da série GW9-10 pode ser utilizado com os disjuntores a vácuo.

Introdução do controlador:

1Comunicação avançada e monitorização remota: O seccionador elétrico ZW32-12 está equipado com uma interface de comunicação 485/232, permitindo uma integração perfeita nos sistemas de monitorização.Também pode ser conectado através de fibra óptica ou comunicação sem fio para monitoramento remotoIsto permite a monitorização em tempo real do estado, desempenho e condições de falha do disjuntor, facilitando a manutenção proativa e a resolução eficiente de problemas.

2Função de aceleração após recolocação: em caso de avaria permanente, o seccionador elétrico ZW32-12 dispõe de uma função de aceleração automática.Isto significa que se a falha persistir após a recolocação, o disjuntor irá automaticamente disparar com maior velocidade, proporcionando uma proteção reforçada contra falhas persistentes e minimizando possíveis danos ao sistema.

3. Tempo de atraso de recolocação ajustável: O seccionador elétrico ZW32-12 permite o ajuste do tempo de atraso de recolocação.Esta característica proporciona flexibilidade na configuração da operação de recolocação com base nos requisitos específicos do sistema de alimentaçãoPermite a personalização para otimizar a resposta do sistema a diferentes cenários de falha e melhorar a confiabilidade geral do sistema.

4.Design anti-mal-operado e função anti-salto: O seccionador elétrico ZW32-12 incorpora um design anti-mal-operado para o circuito de fechamento do salto.Esta concepção impede o fechamento acidental ou não intencional do disjuntorAlém disso, inclui uma função anti-salto, que garante que o disjuntor permaneça numa posição fechada estável, reduzindo o risco de tropeço súbito devido a fatores externos.

5Discriminação de falhas com corrente de sequência zero:O seccionador elétrico ZW32-12 é equipado com a capacidade de distinguir entre falhas dentro e fora da zona usando análise de corrente de sequência zeroIsto permite uma discriminação precisa das falhas, permitindo um isolamento mais rápido e preciso das falhas e minimizando o impacto no sistema de energia.

6.Interruptor de controlo remoto para prevenção de erros de funcionamento: O seccionador elétrico ZW32-12 incorpora um interruptor de controlo remoto com um desenho específico para evitar erros de funcionamento.Esta característica garante que as operações remotas sejam realizadas de forma segura e reduz o risco de acidentes ou ações não intencionais..

Aplicação:

1Subestações: É comumente utilizado em subestações internas e externas para proteção e controle da distribuição de energia de média tensão.O interruptor de vácuo garante a interrupção confiável das correntes de falha, correntes de sobrecarga e correntes de carga, salvaguardando o equipamento da subestação.

2Empresas industriais e de mineração: O disjuntor de vácuo ZW32-12 é utilizado nos sistemas de distribuição de empresas industriais e de mineração para proteger motores, transformadores,Equipamento elétrico de sobrecorrentes e curto-circuitosAjuda a manter a estabilidade e a segurança do fornecimento de energia nessas instalações.

3.Redes eléctricas rurais: devido à sua capacidade de suportar operações frequentes, o disjuntor de vácuo é adequado para aplicação em redes eléctricas rurais.permitindo uma segmentação eficiente da rede eléctricaAlém disso, quando equipado com um controlador, permite a automação da rede de distribuição, melhorando a fiabilidade e a eficiência do sistema de energia rural.

4Edifícios comerciais: O disjuntor de vácuo é também utilizado em edifícios comerciais para distribuição e proteção de energia.prevenção de danos ao equipamento e redução ao mínimo do tempo de inatividade.

Vantagem:

1Dimensões pequenas: o dispositivo é concebido com um formato compacto, permitindo uma fácil instalação em ambientes de espaço limitado.O seu pequeno tamanho torna-o adequado para aplicações onde o espaço é uma restrição.

2Peso leve: o dispositivo é leve, o que simplifica o transporte e a instalação.Reduz a carga física durante o manuseio e facilita a montagem ou integração em sistemas existentes.

3.Livre de manutenção: o dispositivo foi concebido para exigir manutenção mínima.Reduzir a necessidade de inspeções ou substituições frequentesEsta funcionalidade economiza tempo e recursos em actividades de manutenção.

4.Anti-condensação: o dispositivo incorpora medidas para evitar a condensação. Inclui características de proteção como vedação ou isolamento para minimizar o risco de acumulação de umidade.Isto ajuda a manter um desempenho óptimo e protege os componentes internos de possíveis danos causados pela umidade.

5.Adapta-se a condições climáticas adversas e ambiente sujo: O dispositivo é projetado para suportar condições climáticas desafiadoras, como temperaturas extremas, umidade ou exposição a poeira e sujeira.A sua construção robusta e as suas características de protecção garantem um funcionamento fiável em ambientes adversos, reduzindo o risco de avarias ou deterioração do desempenho.

Condição:

1.Altitude não superior a 2000 metros;

2Temperatura do ar ambiente: -45 ° C ~ + 40 ° C. Diferença de temperatura diária: 25 ° C;

3Velocidade do vento não superior a 35 m / s

4Sem locais inflamáveis, explosivos, perigosos, com corrosão química e vibrações violentas.

Parâmetro técnico:

ZW32-12

GW9-10
