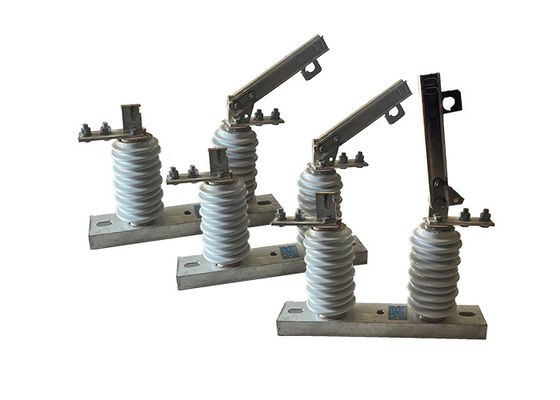

Loadbuster HV Isolator Switch Single Phase Vertical Break Switch com fácil instalação com disjuntor de vácuo
Descrição do produto:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
O interruptor de isolamento de alta tensão é composto por uma base, isoladores de pilares, partes condutoras e partes mecânicas.alta linearidade de ruptura e fechamento, e alta fiabilidade, atingindo o nível de produtos semelhantes a nível nacional e internacional.
Além disso, existe outro tipo de interruptor de desconexão chamado GW9-12 ((W), tem uma estrutura de um estágio e é adequado para sistemas de energia com uma frequência de 50 Hz e uma tensão de linha de 10 kV.É usado como um circuito para quebrar e fechar linhas quando há tensão, mas nenhuma carga. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Características:
1.Portavel: O Loadbuster foi concebido para ser portátil e pode ser facilmente transportado para o local onde for necessário.
Nivel de alta tensão: Estes interruptores são projetados para lidar com níveis de alta tensão, normalmente variando de alguns kilovolts a várias centenas de kilovolts.
2Isolamento: O interruptor é utilizado para isolar uma secção do sistema de energia para fins de manutenção ou reparação.
3Indicadores visuais: O Loadbuster possui indicadores visuais que indicam se o interruptor está aberto ou fechado, facilitando aos operadores o conhecimento do estado do circuito.
4Versatilidade: O Loadbuster pode ser utilizado para uma ampla gama de aplicações, incluindo a comutação e isolamento de circuitos, bem como para aterramento e desenergização de equipamentos.
5Características de segurança: O Loadbuster foi concebido com características de segurança para proteger os operadores contra riscos eléctricos, tais como materiais isolantes que evitam o contacto acidental com peças acionadas.
6.Fácil de usar: O Loadbuster foi concebido para ser fácil de usar e requer formação mínima para operar.
7As lâminas intercambiáveis: O Loadbuster tem lâminas intercambiáveis que podem ser facilmente substituídas, permitindo maior flexibilidade e versatilidade.
Aplicação:
1Sistemas de distribuição de energia: O interruptor é comumente empregado em redes de distribuição de energia para isolar seções específicas do circuito para fins de manutenção, reparo ou solução de problemas.Permite aos técnicos trabalharem com segurança numa parte específica do sistema sem interromper a alimentação de toda a rede.
2Subestações: Os interruptores de desconexão de alta tensão são comumente utilizados em subestações elétricas para fornecer um meio de isolar equipamentos, como transformadores ou disjuntores, da fonte de energia.Facilitam a manutenção, reparação ou substituição de componentes de subestações sem afectar a fonte de alimentação global.
3Instalações industriais: O interruptor é utilizado em ambientes industriais onde existem circuitos de alta tensão monofásicos.Permite a desconexão segura de equipamentos ou máquinas durante as actividades de manutenção ou reparação, assegurando a segurança do pessoal e protegendo o equipamento contra danos.
4Sistemas de energia renovável: em instalações de energia renovável, como sistemas de energia solar ou eólica,os interruptores de desconexão de alta tensão são utilizados para isolar secções específicas do sistema para trabalhos de manutenção ou reparaçãoFornecem uma forma segura de desconectar a fonte de energia de componentes como inversores, baterias ou pontos de ligação à rede.
5Teste e medição: O interruptor de desconexão de alta tensão é frequentemente utilizado em aplicações de teste e medição.Permite o isolamento de secções específicas de um circuito para realizar medições precisas, análises ou ensaios de diagnóstico sem interferência de outros componentes ligados.
Operação:
1Fechamento do interruptor: quando o interruptor está fechado, as duas partes condutoras do circuito são colocadas em contacto entre si, permitindo que a corrente elétrica flua através do circuito.
2Abrir o interruptor: quando o interruptor é aberto, é criada uma lacuna de ar entre as duas partes condutoras do circuito, isolando efetivamente a seção do resto do sistema.Isto é normalmente feito para permitir a manutenção, reparação ou ensaio devem ser realizados de forma segura.
3.Aterramento do circuito: Antes de qualquer trabalho poder ser realizado na secção isolada do circuito, é importante aterrar o circuito para evitar qualquer acumulação de carga elétrica residual.Isto é normalmente feito usando um interruptor de terra ou elétrodo de aterramento.
É importante notar que a operação dos interruptores de isolamento de alta tensão só deve ser efectuada por pessoal treinado e qualificado,Uma vez que podem representar um risco grave de choque eléctrico ou lesão se mal manuseadasAlém disso, é importante seguir todos os procedimentos e orientações de segurança ao trabalhar com equipamentos de alta tensão, incluindo o uso de roupas e equipamentos de proteção adequados,Utilizando ferramentas isoladas, e garantir que a área esteja livre de materiais inflamáveis ou explosivos.
Colocação:
A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:
Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.
Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalhar juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.
Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
