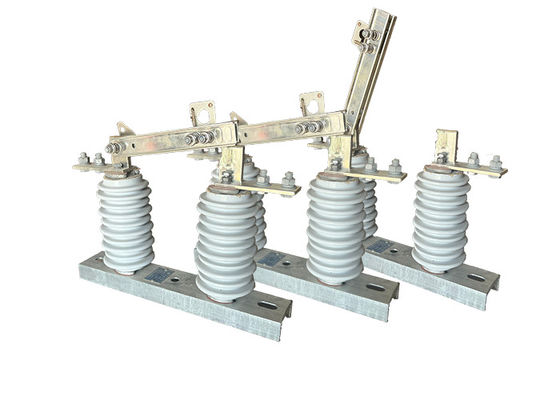

Interruptor de desconexão de energia AC de fase única 1250A 50Hz Interruptor de isolamento de alta tensão para subestação de transmissão de energia
Descrição do produto:
Os interruptores de isolamento de alta tensão são efectivamente utilizados em sistemas de transmissão e distribuição de energia de alta tensão para desconectar circuitos das suas fontes de energia para fins de manutenção ou reparação.Eles fornecem um meio para isolar o circuito da fonte de alimentação, permitindo que os trabalhadores executem as suas tarefas com segurança, sem risco de choque eléctrico.
O funcionamento de um interruptor de isolamento de alta tensão envolve um poste giratório que controla a abertura e fechamento da lâmina ou contato do interruptor.A lâmina pode ser ligada ou desligadaEste mecanismo permite uma indicação manual e visível do estado do interruptor.
Para garantir a segurança do operador, o poste do interruptor de isolamento de alta tensão é tipicamente feito de um material não condutor, como fibra de vidro ou materiais compósitos,que fornece isolamento contra a alta tensão presente no sistemaEste isolamento protege o operador de choques eléctricos durante a operação do interruptor.
Os interruptores de isolamento de alta tensão estão disponíveis em vários projetos e tamanhos para acomodar diferentes tensões e correntes dos circuitos que controlam.Eles são comumente montados em postes ou estruturas em ambientes externosEm conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção.
Operação:
1Posição inicial: o interruptor de desconexão está inicialmente na posição fechada, o que significa que o circuito está ligado e energizado.A lâmina ou o contato do interruptor está em contato com os terminais ou condutores correspondentes, permitindo o fluxo de corrente elétrica.
2Preparação e medidas de segurança: Antes de operar o interruptor, devem ser tomadas medidas de segurança adequadas.Por exemplo, usar equipamento de proteção individual (EPI) adequado e garantir que a área esteja livre de quaisquer perigos potenciais.É essencial seguir os protocolos de segurança estabelecidos e as orientações.
3Operação manual: o operador gira o poste ou a alça do interruptor, que controla a abertura e o fechamento da lâmina ou do contato do interruptor.O poste é tipicamente localizado a uma distância segura dos componentes elétricos acionados e é feito de um material não condutor para isolamento.
4Abrir o interruptor: ao girar o poste, a lâmina ou o contato do interruptor é desligado dos terminais ou condutores, abrindo efetivamente o circuito.Esta ação interrompe o fluxo de corrente elétrica e desconecta o circuito de sua fonte de energia.
5Indicação visível: quando o interruptor é accionado, fornece uma indicação visível do seu estado. A posição da lâmina ou do contato do interruptor pode ser observada,geralmente através de um gabinete transparente ou utilizando indicadores visuais, para determinar se o circuito está ligado ou desconectado.
6Manutenção ou reparação: com o interruptor de desconexão na posição aberta, as actividades de manutenção ou reparação podem ser efectuadas em segurança no circuito.Os trabalhadores podem trabalhar no sistema sem o risco de choque elétrico, uma vez que o circuito está isolado da fonte de alimentação.
7Fechamento do interruptor: uma vez concluídas as tarefas de manutenção ou reparação, e é seguro restaurar a energia do circuito, o operador gira o poste na direção oposta para fechar o interruptor.A lâmina ou o contato se reencontra com os terminais ou condutores, reconectando o circuito à sua fonte de alimentação.
8Verificação: Após fechar o interruptor, é importante verificar se o circuito foi reenergizado com êxito e se está a funcionar correctamente.Isto pode ser feito através de procedimentos de ensaio e monitorização adequados para garantir que o sistema funcione como pretendido.
Dicas de Segurança:
1.Realizar ensaios e manutenção de rotina do interruptor para garantir o seu bom funcionamento, incluindo o ensaio da resistência de isolamento do interruptor, a verificação do funcionamento dos bloqueios de segurança,e verificar se há aquecimento anormal ou vibrações.
2.Implementar um procedimento de bloqueio/classificação antes de realizar trabalhos de manutenção ou reparação do interruptor.Este procedimento envolve o bloqueio e a marcação do interruptor para evitar a energia acidental durante o trabalho, proporcionando uma camada adicional de segurança.
3.Fornecer formação adequada ao pessoal que irá operar ou trabalhar no interruptor.bem como os perigos potenciais associados à mudança.
4.Implementar um sistema de gestão da segurança abrangente que inclua auditorias regulares da segurança, avaliações de perigos e comunicação de incidentes.Esta abordagem proactiva à segurança ajuda a identificar e a combater os riscos potenciais antes de resultarem em acidentes ou ferimentos.
5Assegurar que existem sistemas de ventilação e de arrefecimento adequados para os interruptores de isolamento de alta tensão situados em espaços fechados ou confinados. 6.A ventilação adequada ajuda a dissipar o calor e evita que o interruptor aqueça demais, o que pode levar a avarias ou mesmo a incêndios.
Aplicação:
1Sistemas de distribuição de energia: O interruptor é comumente empregado em redes de distribuição de energia para isolar seções específicas do circuito para fins de manutenção, reparo ou solução de problemas.Permite aos técnicos trabalharem com segurança numa parte específica do sistema sem interromper a alimentação de toda a rede.
2Subestações: Os interruptores de desconexão de alta tensão são comumente utilizados em subestações elétricas para fornecer um meio de isolar equipamentos, como transformadores ou disjuntores, da fonte de energia.Facilitam a manutenção, reparação ou substituição de componentes de subestações sem afectar a fonte de alimentação global.
3Instalações industriais: O interruptor é utilizado em ambientes industriais onde existem circuitos de alta tensão monofásicos.Permite a desconexão segura de equipamentos ou máquinas durante as actividades de manutenção ou reparação, assegurando a segurança do pessoal e protegendo o equipamento contra danos.
4Sistemas de energia renovável: em instalações de energia renovável, como sistemas de energia solar ou eólica,os interruptores de desconexão de alta tensão são utilizados para isolar secções específicas do sistema para trabalhos de manutenção ou reparaçãoFornecem uma forma segura de desconectar a fonte de energia de componentes como inversores, baterias ou pontos de ligação à rede.
5Teste e medição: O interruptor de desconexão de alta tensão é frequentemente utilizado em aplicações de teste e medição.Permite o isolamento de secções específicas de um circuito para realizar medições precisas, análises ou ensaios de diagnóstico sem interferência de outros componentes ligados.
Condição:
1A altitude não excede 1000 m.
2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;
3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);
4A intensidade do terramoto não excede 8 graus.
5.A situação de trabalho é livre de vibrações violentas frequentes;
6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumaça, nevoeiro de sal, poeira
e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador
7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
