Descrição do produto:

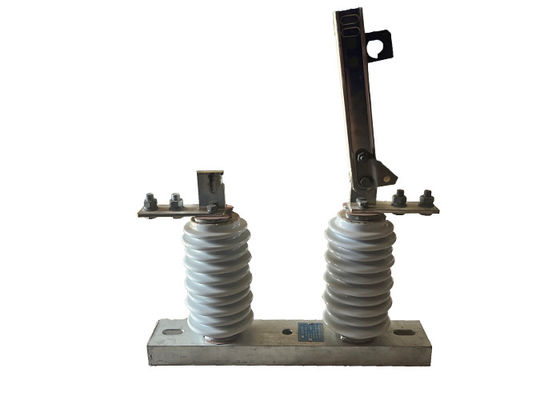

O interruptor de isolador de alta tensão é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para fins de manutenção, reparo ou emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.

O interruptor de isolamento de alta tensão é concebido para ser operado por uma única pessoa, tornando-o fácil de usar e manobrar.que podem ser estendidas até ao equipamento elétrico, e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e linhas de ligação à terra.

O interruptor de isolamento é projetado para proporcionar uma ruptura visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.

Relação com o disjuntor de vácuo externo:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalhar juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

1Manutenção e reparação: O interruptor de desconexão é usado para isolar uma seção da linha de energia para fins de manutenção ou reparação.Isto permite que o pessoal de manutenção trabalhe com segurança sem o risco de electrocução.

2.Descartamento de carga: em caso de sobrecarga de energia, o interruptor de desconexão pode ser usado para descarregar a carga e evitar danos à linha de energia ou ao equipamento.

3Isolamento de falhas: o interruptor de desconexão pode ser usado para isolar uma seção da linha de energia em caso de falha, como um curto-circuito ou falha de terra.Isto impede que a falha se espalhe para outras partes da rede e cause mais danos.

4Operações de comutação: o interruptor de desconexão é utilizado para operações de comutação, tais como a ligação ou desconexão de fontes de energia ou redirecionamento de energia para diferentes partes da rede.

5Proteção: O interruptor de desconexão é frequentemente utilizado em conjunto com outros dispositivos de proteção, como disjuntores e fusíveis, para proteger a linha de energia e o equipamento de danos.

6.Energia renovável: com a utilização crescente de fontes de energia renováveis, como a eólica e a solar, são utilizados interruptores de desconexão para ligar e desconectar estas fontes da rede eléctrica.

Operação:

Os interruptores de desconexão de alta tensão separam a parte condutora da base usando um isolante para garantir uma distância de isolamento de trabalho normal e fixar a parte condutora, o isolante,e base como dispositivo de comutação integradoQuando estiver em posição aberta, há uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de trabalho normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas utilizando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.

Condição:

1A altitude não excede 1000 m.

2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;

3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);

4A intensidade do terramoto não excede 8 graus.

5.A situação de trabalho é livre de vibrações violentas frequentes;

6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumaça, nevoeiro de sal, poeira

e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador

7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo

Parâmetros técnicos:
